DUR-line DCS 552-16 Installationsanleitung

Technische Daten
Typ / Artikelnummer
Type / Item Nr.
Eingänge
Inputs (1x Quattro / 2x Wideband)
Unterstützte LNBs 1 x Quattro LNB oder/or
Supported LNBs
Stamm-Ausgänge
Trunk Outputs (1x Quattro / 2x Wideband)
Teilnehmer-Ausgänge
User Outputs
Teilnehmer Frequenzen UB 1 = 975 MHz
dCSS frequencys UB 2 = 1025 MHz
UB 3 = 1075 MHz
UB 4 = 1125 MHz
UB 5 = 1175 MHz
UB 6 = 1225 MHz
UB 7 = 1275 MHz
UB 8 = 1325 MHz
Oszillator-Frequenz LNB Quattro LNB: 9750/10600 MHz
Oscillator Frequency LNB
Wideband LNB: 10.4 GHz
Frequenzbereich Terr.
Frequency range Terr.
Eingangsdämpfung SAT
Insertion loss SAT
Eingangsdämpfung Terr.
Insertion loss Terr.
Max. Ausgangspegel SAT
Max. output level SAT
Netzteil
Power Supply
Abmessung
Dimension
Gewicht / Arbeitstemperaturbereich
Weight / Operating temperature range
Te c h n i s c h e Ä n d e r u n g e n u n d I r r t ü m e r v o r b e h a l t e n
All rights of technical changes and mistakes are reserved
INFO
Für weitere Informationen
bitte QR-Code scannen.
For further information
please scan QR code.
DURA-SAT GmbH & Co. KG
Unterer Dammweg 6/1
78050 Villingen-Schwenningen
GERMANY
Tel. +49 7721 9464601
www.durline.de
Hinweise
• Öffnen Sie niemals ein angeschlossenes Produkt:
DCS 552-16
Gefahr eines Stromschlags!
# 13250
• Arbeiten Sie niemals während einem Gewitter an der Sat-Anlage.
4x SAT & 1x Terr. • Wenn das Produkt in Kontakt mit Flüssigkeit gekommen ist,
muss es sofort von der Betriebsspannung getrennt werden.
• Dieses Gerät darf nur von qualifiziertem Personal unter
2 x Wideband LNB
Berücksichtigung der jeweiligen Vorschriften geöffnet
4x SAT & 1x Terr. und repariert werden.
Service / Support
2 (2x 16)
Sehr geehrter Kunde,
vielen Dank, dass Sie Sich für dieses hochwertige Produkt entschieden
UB 9 = 1375 MHz
haben. Sollte Ihr Produkt nicht wie gewünscht funktionieren, muss
UB 10 = 1425 MHz
UB 11 = 1475 MHz nicht gleich ein Defekt vorliegen. Bitte schicken Sie das Gerät nicht
UB 12 = 1525 MHz
gleich ein, kontaktieren Sie uns per E-mail!
UB 13 = 1575 MHz
UB 14 = 1625 MHz
E-mail: support@durline.de / Tel.: +49(0)7721-9464601
UB 15 = 1675 MHz
UB 16 = 1725 MHz
Dear customer,
Thank you for choosing this high-quality product. If your product
does not work as desired, there is no need for a defect. Please do
5 - 862 MHz
not send the device immediately, contact us by e-mail!
-5 ... -1dB +/-2dB
Garantie
Neben der an den Verkäufer gerichteten gesetzlichen Gewährleistung
-20dB +/-2dB
gibt DURA-SAT auf dieses Produkt eine Beschaffenheitsgarantie von
2 Jahren ab Kauf (Rechnungsdatum). Von der Garantie ist ausschließlich
86 dBµV
die Reparatur, der Austausch oder die Rückerstattung des Kaufpreises
nach Wahl von DURA-SAT umfasst, weitergehende Ansprüche wie
90...264 VAC 50/60Hz
Ein- und Ausbaukosten, Vermögensschäden etc. sind nicht abgedeckt.
Die Garantie erstreckt sich nicht auf Defekte auf Grund von
125 x 107 x 35mm
Fehlgebrauch, äußerer Gewalteinwirkung, vorsätzlicher oder grob
fahrlässiger Beschädigung oder Modifikationen des Artikels.
~ 315g / -20...+50 °C
Im Garantiefall schicken Sie uns bitte das Produkt ausreichend frankiert
und mit dem Kaufbeleg (Rechnung mit Angabe der DURA-SAT
Bezeichnung des Artikels und Rechnungsdatum) zu.
Konformitätserklärung
Hiermit erklärt die Dura-Sat GmbH & Co.KG,
dass der Funkanlagentyp Multischalter G-HQ und blue
eco Serie den Richtlinien 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
https://www.durasat.de/download-bereich.html
EU declaration of conformity
Hereby, Dura-Sat GmbH & Co.KG declares that the radio
equipment type multiswitch G-HQ and blue eco series is
in compliance with Directives 2014/53/EU.
The full text of the EU declaration of conformity is
available at the following internet address:
https://www.durasat.de/download-bereich.html
ULTRAHD
®
DUR-line
Installationsanleitung

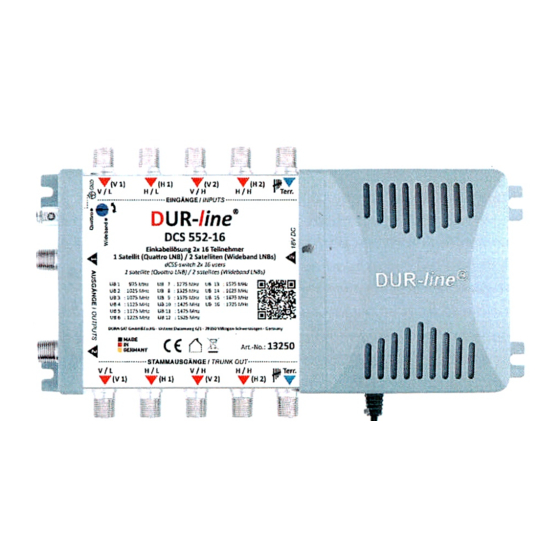

DCS 552-16 / Einkabellösung
Installation manual
DCS 552-16 / dCSS-switch
2x 16 Einkabel-Teilnehmer
Umschaltbar 1 Satellit / 2 Satelliten (Quattro/Wideband)
2x 16 dCSS users
Switchable 1 satellite / 2 satellites (Quattro/Wideband)
Produktbeschreibung / Product description
Mit dieser DCS 552-16 Einkabellösung können zwei Hausableitungen
mit jeweils 16 Teilnehmern realisiert werden.
Als Eingangssignal kann ein Quattro LNB für 1 Satelliten
oder zwei Wideband LNB`s für 2 Satelliten
per Micro-Umschalter ausgewählt werden.
Terrestrische (DVB-T/UKW) Signale werden passiv zu
jedem Ausgang geleitet und müssen notfalls vor der Einspeisung
in die Einkabellösung verstärkt werden.
This DCS 552-16 dCSS-switch can be used to connect two main
house leads with 16 users each.
As input signal can be used a Quattro LNB for 1 satellite
or two Wideband LNB`s for 2 satellites (switchable).
Terrestrial (DVB-T/UKW) signals are passively converted
to each output.
If necessary, the terrestrial signal must be amplified before.
