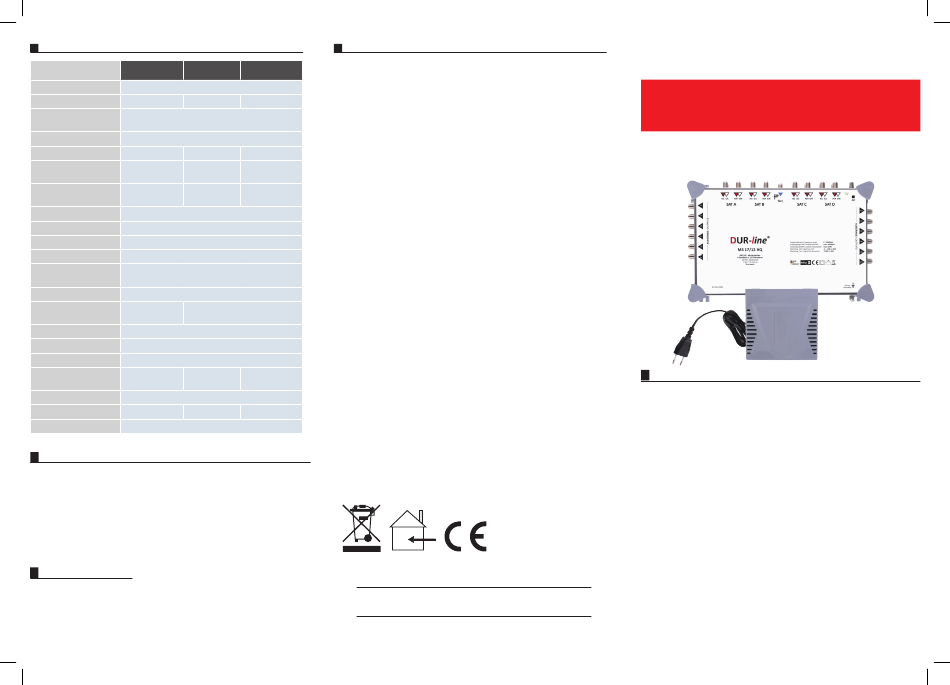

DUR-line 17/8 Installationsanleitung

Technische Daten
Typ 17/8 17/12 & 17/16
Eingänge 16 SAT & 1x Terr.
Teilnehmer-Ausgänge 8 12 / 16
Impedanz 75 Ohm F-Buchse
Eingänge/Ausgänge
Frequenzbereich SAT 950 - 2400 MHz
Frequenzbereich Terr. 40 - 862 MHz 5 - 862 MHz
Eingangsdämpfung SAT -2 ... 0dB -3 ... 0dB
+/-2dB +/-2dB
Eingangsdämpfung Terr. -2dB -3
+/-2dB +/-3dB
Entkoppelung SAT/Terr. 30dB typ.
Rückflussdämpfung SAT > 10dB (Eingang und Ausgang)
Rückflussdämpfung Terr. > 10dB (Eingang und Ausgang)
LNB Versorgungsspannung 15 V (DC)
LNB Stromversorgung
1500mA
max.
Max. Ausgangspegel SAT 105 dBµV (IMD3 35dB)
Max. Ausgangspegel Terr. 88 dBµV
(IMD3 60dB)
Stromaufnahme Receiver 68mA
Stromaufnahme Netzteil 250mA
Netzteil 90...264 VAC 50/60Hz
Abmessung 272 x 198 x 185 x 286 x
63mm 63mm
Schaltbefehle 13/18 V, 0/22kHz, DiSEqC
Gewicht ~ 950-1250g ~ 1000-1300g
Arbeitstemperaturbereich -20...+70 °C
Garantiebedingungen
DURA-SAT gewährt auf dieses Produkt eine Garantie von 2 Jahren.
Die Garantie beschränkt sich ausschließlich auf die Instandsetzung
oder den Austausch des Bauteils. Bei der Rücksendung muss der
Originalkaufbeleg beigefügt sein und es ist erforderlich, dass auf
diesem zumindest der Artikel mit der DURA-SAT Bezeichnung
aufgeführt ist. Die Garantie erlischt sofort wenn das Bauteil
mechanisch beschädigt ist, an diesem Modifikationen durchgeführt
oder Reparaturversuche unternommen wurden.
DURA-SAT GmbH & Co. KG
Unterer Dammweg 6/1
78050 Villingen-Schwenningen
GERMANY
Tel. +49 7721 94648 0
www.durline.de
Technische Beschreibung / Technical Description
17/24 & 17/32
Der Multischalter dient zur Verteilung von 4x 4 SAT-ZF-Ebenen
von vier QUATTRO LNB und den terrestrischen Signalen
(Passiv oder Aktiv / je nach Typ).
24 / 32
An einem Gerät können je nach Typ 8,12,16, 24 oder
max. 32 Teilnehmer / Receiver vorzugsweise über TV-Dosen
angeschlossen werden.
Die Wahl der ZF-Ebenen erfolgt mit den Umschaltkriterien 14/18 V
5 - 862 MHz
(Vertikal / Horizontal), 0/22 kHz (Low/High-Band) durch die
-2 ... 0dB
angeschlossenen Receiver. Die Auswahl des Satelliten erfolgt per
+/-2dB
DiSEqC Funktion des Receivers.
-3dB Kaskaden können über ein externes Netzteil versorgt oder über die
+/-3dB
SAT-Linien eines anderen Multischalters oder Verstärkers ferngespeist
werden (Gesamtstromaufnahme beachten). Dabei sind ggf.
DC-Trennungen zu berücksichtigen, um Versorgungskonflikte zu
vermeiden.
Die Kaskadenausgänge sollten bei Nichtbenutzung generell mit
DC-Blockenden 75 Ohm Abschlusswiderständen versehen werden.
Nicht benutzte Receiver Anschlüsse können abgeschlossen werden
(Verringerung der TER. Signalwelligkeit)
90 dBµV
This multiswitch is used for distribution of 4x 4 SAT-IF-Polarizations
(IMD3 60dB)
from four QUATTRO LNB and Terrestrial signals (active or passive dep.
on Type). Depending on Type, up to 8, 12, 16, 24,
or max. 32 subscribers/receivers can be served.
TV/SAT wall outlets preferred. The outputs are selected by receivers
control signals 14/18 V (Vertical/Horizontal) ,0/22 kHz
304 x 286 x
(Low-, High-Band). Selecting the Satellite position is done by DiSEqC
63mm
signals from the SAT-receiver. Cascade types can be powered by
available external PSU's or through SAT–trunk lines from connected
~ 1600-1800g
Multiswitches or amplifiers (please consider total current
consumptions).
DC-blocks need to be adjusted to avoid power conflicts.
Not used Cascade-Outputs have to be equipped with DC-Blocking
terminating 75 Ohm Resistors.
Te c h n i s c h e Ä n d e r u n g e n u n d I r r t ü m e r v o r b e h a l t e n
All rights of technical changes and mistakes are reserved
®
DUR-line
Installationsanleitung
HQ Multischalter Serie
4 Satelliten + Terr.
8, 12, 16, 24 und 32 Teilnehmer
Produktbeschreibung
Dieser Multischalter ist für die Installation in kleinen In-Haus SAT-ZF
Verteilnetzen geeignet. Erhältlich als Version mit Netzteil (Standalone),
SAT-Receiver gespeist oder als Kaskadierbar. Jeder Output wird vom
SAT-Receiver oder TV gesteuert. Je nach Type ist ein Netzteil
(15 oder 18V) angeschlossen, oder der Multischalter wird vom
Receiver gespeist, um den LNB und evtl. installierte SAT-ZF Verstärker
zu versorgen, bzw. um die optionalen internen terrestrischen
Verstärker zu speisen. Die 22K-Typen besitzen einen internen 22kHz
Generator, um auch mit QUAD-LNB's betrieben werden zu können.
Terrestrische (DVB-T/UKW) Signale werden aktiv oder passiv zu jedem
Output geleitet.
This Multiswitch is intended for small distribution networks as a
standalone version, Receiver powered or as Cascade Version.
Each user output circuitry is operated from users STB or TV.
A power supply (15 or 18V) must be connected to the switch for
remote powering LNBs or trunk line amplifiers and for feeding
internal terrestrial amplifiers and has an optional 22 kHz
generator serving QUAD LNB's as well. terrestrial (off-air) signals
are routed active (T-Versions) or passive.
