CARATEC ELECTRONICS
ROUTER-SET
CET300R
Montage- &
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Caratec CET300R

Inhaltszusammenfassung für Caratec CET300R

  • Seite 1 CARATEC ELECTRONICS ROUTER-SET CET300R Montage- & Bedienungsanleitung...

  • Seite 2: Artikelbeschreibung

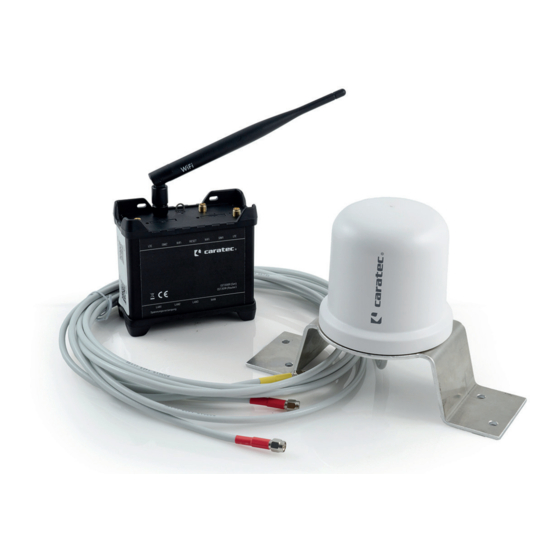

    CaratecELECTRONICS CET300R Router & Antenne Artikelbeschreibung Lieferumfang 1x Router (CET301R) CET300R ist ein komplettes Set für den mobilen Inter- net-Empfang. 1x Antenne WiFi (MCC29221) Der leistungsstarke 4G LTE-WLAN-Router ermöglicht 1x Antenne (MCC29211) zusammen mit der Außenantenne eine zuverlässige 1x Antennenhalter (MCC29213) Internetverbindung mit hohem Datendurchsatz und hoher Datenredundanz.

  • Seite 3: Montage

    Mindeststromstärke von 1 A besitzt. Die Verwendung eines nicht stabilisierten Netzteils kann Fehlfunktionen und Systemversagen verursachen. Trennen sie vor jeglicher Montagetätigkeit die Stromversorgung (Fahrzeugbatterie) ab. Optional bietet Caratec ein externes Netzteil (MCC29223) für den Router an.
  • Seite 4 CaratecELECTRONICS Abmessungen Dachdurchführung 104 mm 60 mm Antenne & Halterung 100 mm 204 mm 60 mm...
  • Seite 5 CaratecELECTRONICS Abmessungen Router 109,6 mm 50,1 mm...

  • Seite 6: Montageort Der Antennenhalterung Auswählen

    Montageort der Antennenhalterung auswählen Bitte beachten Sie bei der Wahl des Installationsortes, dass: • Die Antennenleitungen (2m) mit dem Router verbunden werden können. (Caratec bietet auf Wunsch Verlängerungen an) • Die Kabel entlang des Dachs geschützt verlegt werden müssen, sodass niemand darauf treten oder darüber stolpern kann.
  • Seite 7 CaratecELECTRONICS Montage Führen Sie die drei Antennenleitungen von oben Befestigen Sie die Unterlegscheibe und die durch das Loch der Antennenhalterung. Mutter wieder. Die Antennenleitungen können vorsichtig durch die Einkerbungen der Unterleg- scheibe und der Mutter geführt werden. Tragen Sie anschließend den Klebstoff auf (z.B. Setzen Sie die Antennenhalterung auf die Kle- Sikaflex®-512 Caravan / Sikaflex®-252 / Geo- befläche auf und drücken Sie sie gleichmäßig...

  • Seite 8: Montageort Der Dachdurchführung Auswählen

    CaratecELECTRONICS Montage Entfernen Sie das Klebeband und tragen Sie zur Abdichtung rund um die Halterung sowie auf den Befestigungsschrauben bzw. den Schraub- löchern eine Kleberaupe auf (Herstellervorgaben beachten!). Montageort der Dachdurchführung auswählen Die mitgelieferte Dachdurchführung darf nur in horizontaler Lage mit der Kabelöffnung nach hinten montiert werden.

  • Seite 9: Montage Der Dachdurchführung

    CaratecELECTRONICS Montage Montage der Dachdurchführung Bohren Sie mittels einer Bohrkrone (ø 21mm) mittig an der für die Dachdurch- führung vorgesehenen Stelle ein Loch. Ent- graten Sie das Bohrloch mit Schleifpapier und schützen Sie die Schnittkante gegen Korrosion. Setzen Sie die Montageplatte der Dachdurch- führung provisorisch auf das Bohrloch und markieren Sie die Befestigungsorte und kleben Sie entlang der Markierungen ein Klebeband im...
  • Seite 10 CaratecELECTRONICS Montage Montage der Dachdurchführung Setzen Sie die Montageplatte auf die Klebeflä- che auf und drücken Sie sie gleichmäßig fest. Falls erforderlich kann die Halterung auf dem Dach zusätzlich noch mit Schrauben befestigt werden. Entfernen Sie das Klebeband und tragen Sie zur Abdichtung rund um die Montageplatte so- wie auf den Befestigungsschrauben bzw.
  • Seite 11 CaratecELECTRONICS Montage  Führen Sie die Leitungen durch den abgerundeten Teil der Kabelverschraubung.  Führen Sie die Leitungen durch den Rest der Kabelverschraubung und den O-Ring.  Führen Sie die Leitungen durch die Erweiterung und den zweiten O-Ring.  Führen Sie die Leitungen durch die Winkelverschraubung und die zugehörige Dichtung.  Führen Sie die Leitungen durch das Dach.
  • Seite 12 CaratecELECTRONICS Montage Montage und Anschluss Router Bei der Wahl des Montageortes ist zu beachten, dass die SIM-Karten immer zugänglich sein müssen. Mit Hilfe von vier Schrauben ist es möglich, den Router in jeder beliebigen Position zu montieren, z.B. an Schrankwänden, Seitenwänden oder am Boden von Staufächern. Beachten Sie bei der Wahl des Installationsortes die folgenden Punkte: •...
  • Seite 13 CaratecELECTRONICS Einrichtung Einrichtung Halten Sie das Etikett mit den QR-Codes für die Einrichtung bereit. Schalten Sie das Gerät durch anschließen der Spannungsversorgung oder umlegen des Schal- ters ein. Warten Sie circa 2 Minuten, bis das Gerät einsatzbereit ist. Scannen Sie den linken QR-Code (WLAN) mit einem QR-Code Scanner und verbinden sich da- durch mit dem Netzwerk des Routers.
  • Seite 14 Alternativ können Sie auch hier wieder ohne QR-Code Scanner vorgehen und einen neuen Tab in einem Browser Ihrer Wahl öffnen. Geben Sie „192.168.1.1/caratec“ in die URL-Zeile ein. Ohne QR-Code müssen Sie sich manuell mit dem Benutzernamen (NAME) und dem dazugehörigen Passwort (PASS) anmelden.
  • Seite 15 Sie diese mit dem Button „BESTÄTIGEN“ be- stätigen. Zurück ins Hauptmenü kommen Sie mit einem Klick auf die Caratec-Schaltfläche links oben oder durch betätigen der Zurück-Taste Ihres Smartphone. Im Menü „Extern“ können Sie den Router mit einem bereits vor- handenen WiFi verbinden.
  • Seite 16 Nach erfolgreichem Verbinden mit einem externen WiFi wird im Hauptmenü angezeigt, dass Sie mit einem WiFi verbunden sind und rechts daneben wird Ihnen die Signalstärke angezeigt. Zurück ins Hauptmenü kommen Sie mit einem Klick auf die Caratec-Schaltfläche links oben oder durch betätigen der Zurück-Taste Ihres Smartphone. 16|17...
  • Seite 17 Sie in der untenstehenden Tabelle ablesen oder bei Ihrem Anbieter erfragen. Änderungen können Sie auf dem Button ganz unten bestä- tigen. Zurück ins Hauptmenü kommen Sie mit einem Klick auf die Caratec-Schaltfläche links oben oder durch betätigen der Zurück-Taste Ihres Smartphone.
  • Seite 18 „BESTÄTIGEN“ wird das Gerät neu gestartet und der Gäste- zugang ist eingerichtet. Zurück ins Hauptmenü kommen Sie mit einem Klick auf die Caratec-Schaltfläche links oben oder durch betätigen der Zurück-Taste Ihres Smartphone. Der Reset-Taster darf nur vom Caratec Service verwendet werden! Betätigen Sie den Taster nicht! 18|19...

  • Seite 19: Technische Daten

    CaratecELECTRONICS Technische Daten Technische Daten (CET301R) Spannungsversorgung 9 – 30VDC Leistungsaufnahme < 2W (Ruhezustand), max. 7W Maße (H x B x T) 50 x 100 x110mm Gewicht 280g Betriebstemperatur -40°C bis 75°C Schutzklasse IP30 Mobile Daten 4G (LTE) – Cat 4 bis zu 150 Mbps, 3G –...
  • Seite 20 CaratecELECTRONICS APN: Einige SIM Karten benötigen keine manuellen Einstellungen. Sie können die Option “Auto APN” aktiv lassen. Die gängigsten Anbieter sind in der Tabelle aufgeführt. Diese Daten können sich jederzeit ändern. Anbieter / Tarifgruppe Benutzername Passwort Aldi Talk ** internet.eplus.de eplus eplus Blau...
  • Seite 21 CaratecELECTRONICS Anbieter / Tarifgruppe Benutzername Passwort DeutschlandSIM internet PremiumSIM internet Netzclub pinternet.interkom.de Whatsapp SIM internet.eplus.de eplus gprs Vodafone Vertragstarife web.vodafone.de Vodafone Websessions web.vodafone.de Callya web.vodafone.de 1&1 D-Netz web.vodafone.de klarmobile (0152) web.vodafone.de Bildmobil (auch RTL web.vodafone.de Fyve Mobil web.vodafone.de otelo Smartphone web.vodafone.de otelo Datentarife data.otelo.de...
  • Seite 22 CaratecELECTRONICS Anbieter / Tarifgruppe Benutzername Passwort Data Comfort internet.telekom t-mobile T-Mobile Xtra Prepaid internet.t-mobile tmobile Edeka Smart internet.access congstar (Prepaid/Vertrag) internet.telekom congstar congstar Homespot internet.telekom klarmobile (0151) internet.telekom telekom Callmobile internet.telekom telekom ja!mobile internet.telekom telekom Norma connect internet.telekom telekom Kaufland Mobil internet.telekom telekom ** Kunden von Alditalk sollten dringend beachten, dass seit Ende 2016 bei Buchung der Tages-...

  • Seite 23: Declaration Of Confirmity

    CaratecELECTRONICS Declaration of confirmity Declaration of confirmity Der Router RUT950 muss in Übereinstimmung mit allen anwendbaren nationalen und internatio- nalen Gesetzen sowie mit allen speziellen Einschränkungen verwendet werden, die die Verwen- dung des Kommunikationsmoduls in vorgeschriebenen Anwendungen und Umgebungen regeln. Hiermit erklärt TELTONIKA, dass sich das Gerät RUT950 in Übereinstimmung mit den grund- legenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie CE/RED befindet.
  • Seite 24 CaratecELECTRONICS CARATECGMBH CARATEC_DE Caratec GmbH Carl-Bosch-Straße 7 76829 Landau Tel. +49 6341 38095-0 Fax +49 6341 38095-74 www.caratec.de...
