PIKO 56190 Bedienungsanleitung

Beispiel
Soll die CV 49 mit dem Wert 157 programmiert werden, so muss zuerst die CV 65 mit dem Wert 25 programmiert
werden. Anschließend kann die CV 49 mit dem Wert 57 programmiert werden. Im Decoder wird jetzt der Wert 4 * 25
+ 57 abgelegt. Anschließend sollte die CV 65 wieder auf Null gesetzt werden, damit nachfolgende Programmierungen
mit Werten kleiner als 79 nicht versehentlich verfälscht werden.
Hinweis: Bei der Programmierung der CV 65 und der CV 66 bleibt der Inhalt von Offset- und Page-Register unbe-
rücksichtigt.
Hinweis: Wird der Motorola**-Programmiermodus verlassen, so werden automatisch das Page- und das Offset-
Register (CV 65, CV 66) wieder zu Null gesetzt.
Programmierung mit der Mobile Station 1 (Märklin* 60652) (für Uhlenbrock Dec. 76560 und 76420 ab Vers. 25)
Das Programmiermenü steht im Lokmenü der Mobile Station nur für bestimmte Loks zur Verfügung. Aus der Datenbank
muss eine Lok ausgewählt werden, die über einen programmierbaren Decoder verfügt.
Gehen Sie wie folgt vor:
1. Entfernen Sie vor der Programmierung unbedingt alle Loks vom Gleis, die nicht programmiert werden sollen!
2. Legen Sie eine neue Lok an und wählen Sie dazu die Art.Nr. 36330 aus. Auf dem Display ist die Lokomotive
Ee 3/3 zu sehen.
3. Drücken Sie die Taste „MENÜ/ESC" und wählen die Rubrik „LOK ÄNDERN". Hier finden Sie u.a. als letzte Funktion
die Register Programmierung mit der Bezeichnung „REG". Benutzen Sie diese Funktion um die CV's des Decoders
zu ändern. Sie können mit dieser Funktion die CV's lediglich schreiben.
4. Geben Sie die CV Nummer ein und bestätigen diese mit dem Umschaltknopf.
5. Geben Sie anschließend den Wert der CV ein und bestätigen diesen mit dem Umschaltknopf.
Die Mobile Station programmiert jetzt die CV mit dem gewünschten Wert.
Programmierung mit der Mobile Station 2 (Märklin* 60652)
Benutzen Sie das DCC-Programmiermenü der Mobile Station 2
Technische Daten
Soundkanäle zur Wiedergabe: 6
Max. Dauer des gespeicherten Sounds: 320 Sekunden
Stromaufnahme: max. 0,16 A
Größe: Modul 18,8 x 11,8 x 3,3 mm
Lautsprecher 15 x 25 x 9,7 mm
Hotline: Ihr direkter Weg zum Techniker
Wenn Sie Fragen haben, rufen Sie an, Fa. Uhlenbrock: 02045-858327, Mo-Di-Do-Fr 14-16 Uhr und Mi 16-18 Uhr
Garantieerklärung
Jeder Baustein wird vor der Auslieferung auf seine vollständige Funktion überprüft. Sollte innerhalb von 2 Jahren ab Kaufdatum
dennoch ein Fehler auftreten, so setzen wir Ihnen den Baustein kostenlos instand.
Bei einem eventuellen Defekt senden Sie bitte den Baustein zusam men mit dem Kaufbeleg und einer kurzen Fehlerbe-
schreibung unter Angabe der Decoderadresse zur Reparatur an uns zurück.
Der Garantieanspruch entfällt, wenn der Schaden durch unsachgemäße Behandlung verursacht wurde.
Bitte beachten Sie, dass laut EMV-Gesetz der Baustein nur innerhalb von Fahrzeugen betrieben werden darf, die das CE-
Zeichen tragen.
* Märklin ist ein eingetragenes Warenzeichen der Gebr. Märklin & Cie. GmbH, Göppingen
** Motorola ist ein eingetragenes Warenzeichen der Motorola Inc. Tempe-Phoenix (Arizona/USA)
PIKO Spielwaren GmbH
Lutherstr. 30
96515 Sonneberg
GERMANY
#56190 PIKO Soundmodul
Voreingestellt für Dampflok-Geräusch G7 mit SUSI-Schnittstelle
Eigenschaften
• Intelligente Soundsteuerung mit 320 Sekunden Originalsound, die sich jederzeit der augenblicklichen Fahrsituation
anpasst
• Generiert das Fahrgeräusch der Lok, Bremsenquietschen und Zufallsgeräusche im Stand (Zusatzaggregate usw.)
• Zusätzlich schaltbare Geräusche wie Pfeife, Glocke, Horn, Entkupplergeräusch oder Türwarnsignal
• Soundänderung bei Motorlaständerungen, wie Bergauf- und Bergabfahrten. Die Reaktion auf eine Laständerung kann der
jeweiligen Lok angepasst werden
• Mit Smart-Start-Funktion: Das Soundmodul stoppt beim Anfahren den Lokdecoder solange, bis das Anfahren des Fahrzeugs
synchron zum Motorengeräusch stattfindet.
• Einstellbare Lautstärke und Stummschaltung: der Sound kann per Funktionstaste aus- und eingeblendet werden, z.B. bei
Fahrten in und aus dem Schattenbahnhof
• Leistungsfähige digitale Endstufe, Wiedergabe über 6 unabhängige Soundkanäle
• Bis zu drei Module an einen Lokdecoder anschließbar, z.B. für mehrmotorige Loks
• Auslieferung mit Lautsprecher und Resonanzkörper
• Loksound nachladbar; diverse Sounds im Internet verfügbar (www.uhlenbrock.de)
Beschreibung
Die Soundmodule sind Zusatzmodule zu Lokdecodern mit genormter SUSI-Schnittstelle, die mit dem entsprechenden Logo
gekennzeichnet sind.
Die Soundmodule liefern originalgetreue Geräusche, wie die Sounds von Vorbildlokomotiven. Durch die intelligente Sound-
steuerung werden die wiedergegebenen Geräusche an die jeweilige Fahrsituation angepasst, beispielsweise werden bei
Bergauf- und Bergabfahrten die Sounds vorbildgerecht geändert. Soll die Lok anfahren, so stoppt das Soundmodul per Lok-
decoder den Motor solange, bis das Anfahren des Fahrzeugs synchron zum Sound stattfindet. So heult z.B. bei einer Diesellok
der Motor zuerst auf, bevor sich das Fahrzeug bewegt. Wird die Lok angehalten, ertönt das Quietschen der Zugbremse. Im
Stand werden zufällig verschiedene Betriebsgeräusche der jeweiligen Lok wiedergegeben (Druck luft, Zusatz aggregate). Bei
Diesellokomotiven ist das Motoranlass geräusch sowie das Auslaufen des Motors zu hören, wenn der Dieselsound ein- und
ausge schaltet wird. Zusätzlich zum Fahrgeräusch der Lok, das über eine Sonderfunktionstaste ein- und ausgeschaltet werden
kann, können 3 weitere Geräusche per Sonderfunktionstaste zugeschaltet werden. Hierbei handelt es sich je nach Loktyp
um Pfeife, Horn, Glocke, Türwarnton oder das Geräusch eines Entkupplungsvorgangs.
Fährt die Lok aus dem sichtbaren Bereich einer Modellbahnanlage heraus, z.B. in den Schattenbahnhof, so kann mit der
Funktion "Stummschaltung" per Sonderfunktionstaste der gesamte Loksound weich ausgeblendet werden. Bei erneuter Be-
tätigung der Sonderfunktionstaste wird der Sound, angepasst an die momentane Fahrsituation, langsam wieder eingeblendet.
Einbau eines Soundmoduls
SUSI-Schnittstelle
Stecken Sie den Stecker mit den roten, blauen, grauen und
schwarzen Kabeln in die entsprechende Buchse an Ihrem
Decoder. Das Soundmodul wird vom Decoder aus mit Betriebs-
spannung und Daten versorgt.
Lautsprecher
Jeder Lautsprecher braucht einen Resonanzkörper. Manchmal können das Lokgehäuse oder das Waggonchassis als
Resonanzkörper dienen.
Radumdrehungsgeber
Zur Erzeugung eines radsynchronen Auspuffschlages bei einem Dampflokgeräusch besitzt das Soundmodul einen Eingang
für Radumdrehungsgeber. Als Sensor können ein Reedkontakt oder ein Hallsensor gemeinsam mit einem Magneten an einem
Lokrad genutzt werden oder eine Lichtschranke mit einer entsprechenden Markierung auf einem Lokrad.

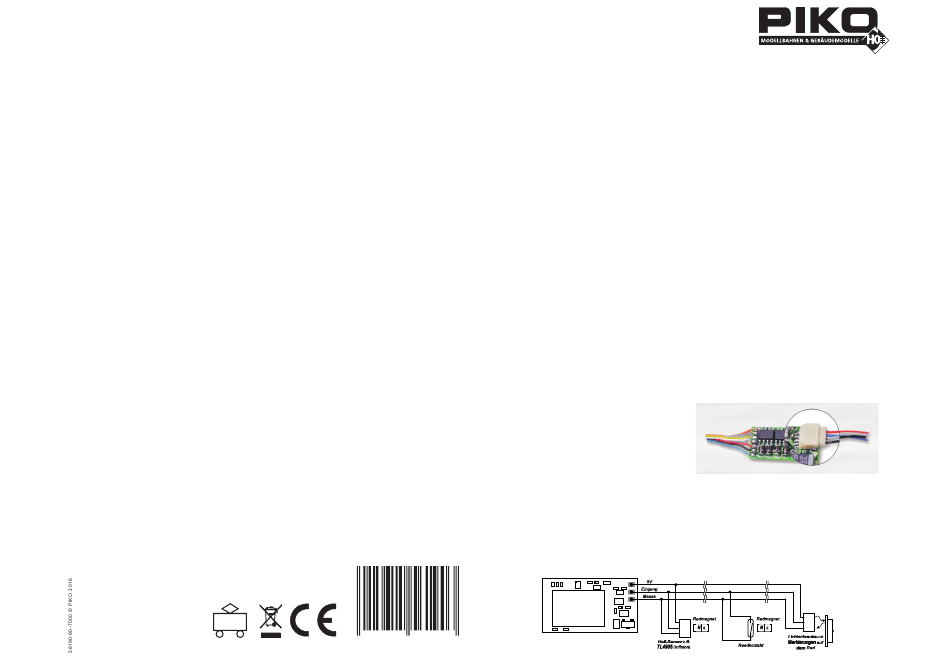

Der Reedkontakt, der Hallsensor oder die Lichtschranke werden an den im Bild gekennzeichneten Lötpads angeschlossen.
4 0 1 5 6 1 5 5 6 1 9 0 3
