VACITUP STANDARD Bedienungsanleitung
Schlauchaufroller
Inhaltszusammenfassung für VACITUP STANDARD

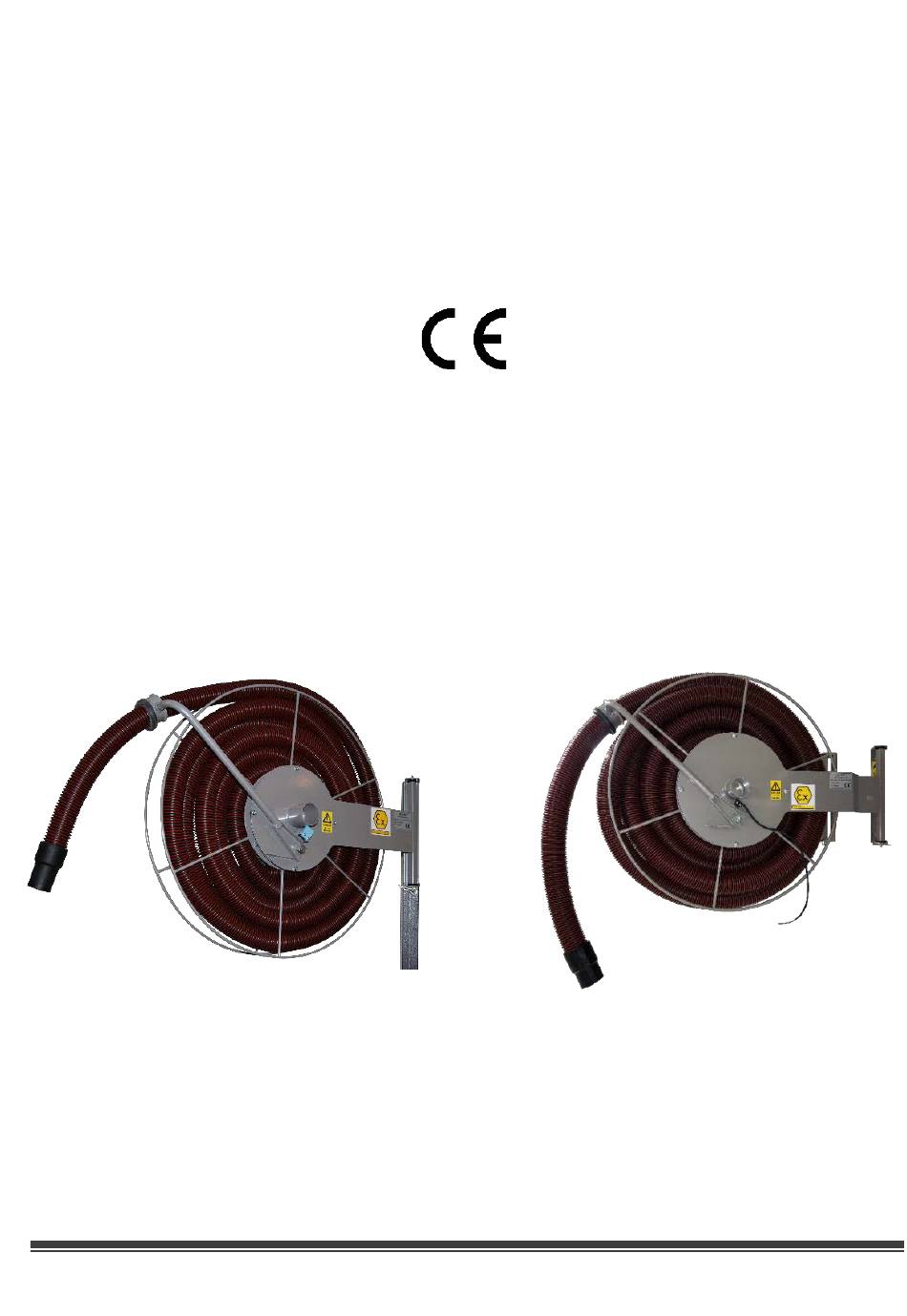

- Seite 1 BEDIENUNGSANLEITUNG Schlauchaufroller „STANDARD“ und „XL“ Schlauch Ø 32/38/50 mm Typ “STANDARD ” Typ “XL“ 10/20...
- Seite 2 Index 2 | Symbole 03 | Sicherheitshinweise 04 | Verwendungszweck 05 | Konstruktionsschlauchtrommel 06 | Produktbeschreibung 07 | Technische Daten 08 | Warnung 09 | Installationsanleitung 10 | Anschluss an Rohrleitung und Erdung 11 | Wartung und Service 12 | Fehlerbehebung 13 | Einstellen der Federspannung 14 | Schlauchwechsel 15 | Ersatzteilliste...
- Seite 3 Symbole Warnung! Dieses Zeichen bezieht sich auf wichtige und relevante Informationen. Seien Sie vorsichtig, wenn Sie dieses Zeichen sehen und achten Sie auf die Situation. Sicherheitsmaßnahmen, die von diesem Symbol begleitet werden, weisen auf ein Verletzungsrisiko hin. Wichtig! Dieses Zeichen bezieht sich auf wichtige und relevante Informationen.
-
Seite 4: Sicherheitsanweisungen
Sicherheitsanweisungen Vor der Installation, Verwendung, dem Betrieb sowie der Überwachung und Wartung müssen alle betroffenen Mitarbeiter den Inhalt dieses Handbuchs sorgfältig gelesen und verstanden haben. Die Anweisungen müssen sorgfältig befolgt und an dem Ort aufbewahrt werden, an dem die Schlauchtrommel verwendet wird. Installation, Verwendung, Service und Wartung dürfen nur von geschultem und qualifiziertem Personal durchgeführt werden. - Seite 5 Aufbau Schlauchanschluss Schlauch Schlauchstopp Kontrollarm Schlauchtrommel Schlauch Wandhalter mit Sicherungsstift Halter mit Öffnung für Erdungskabel Microschalter Anschluß- stutzen Anschluss Saugschlauch 1. Der Schlauchanschluss (1) ist an das Saugrohr und verschiedene Düsen angepasst. Der Innendurchmesser des Schlauchanschlusses beträgt, je nach Modell 32,38 oder 50 mm. Er besteht aus elektrisch leitendem Kunststoff. 2.
-
Seite 6: Produktbeschreibung
Produktbeschreibung Name Schlauchaufroller Modell HOSR „Standard“ und „XL“ Beschreibung Der Schlauchaufroller besteht aus dem Rahmen mit Halter, Schlauchtrommel, Feder, Schlauch und Microschalter. Der Aufroller besteht überwiegend aus pulverbeschichtetem Stahl. Der Schlauch besteht aus EVA und ist elektrisch leitfähig . Environment Bei der Gestaltung wurde großer Wert auf die Wahl der Materialien und der... -
Seite 7: Technische Daten
HOSR-D- 32 Decke 383220 890/165/650/240 HOSR-W-38 Wand 383810 890/165/650/240 HOSR-D-38 Decke 383820 890/165/650/240 HOSR-W-50 Wand 385010 890/165/650/240 HOSR-D-50 Decke 385020 890/165/650/240 HOSR-XL-W-38 Wand 385035 940/250/650/240 HOSR-XL-D-38 Decke 385045 940/250/650/240 HOSR-XL-W-50 Wand 385030 940/250/650/240 HOSR-XL-D-50 Decke 385040 940/250/650/240 HOSR “STANDARD” HOSR “XL”... - Seite 8 Warnhinweise Bei Wartung und Reparatur des Schlauchaufrollers muss die angeschlossene Saugquelle gestoppt werden. 2. Das Design darf nicht verändert werden. Dies kann die Funktion gefährden. Der Schlauchaufroller ist nicht geeignet für das Absaugen von Flüssigkeiten oder brennbaren Gasen. Der Schlauch ist nicht ölbeständig Ü...
-
Seite 9: Installation
Installation Der Schlauchaufroller muss so installiert werden, dass keine Personen verletzt, oder Gegenstände in der Umgebung beschädigt werden können Der Schlauchaufroller muss so installiert werden, dass er nicht durch andere Maschinen oder Fahrzeuge beschädigt werden kann. Der Mindestabstand der Unterkante des Aufrollers zum Boden beträgt 2 m. - Seite 10 Installation Model A min B min/max C max Hole diameter (cm) (cm) (cm) bracket (mm) HOSR “Standard” 170/190 10,5 HOSR “XL ” 170/190 10,5...
-
Seite 11: Anschluss Und Erdung
Anschluss und Erdung 1.Der Schlauchaufroller sollte mit einem flexiblen Verbindungsschlauch mit Stahldraht an das Rohrsystem angeschlossen werden (Abb. 1). Jedes Mal, wenn neue Geräte an den Schlauch angeschlossen werden, muss die Leitfähigkeit zwischen der Rolle und den Geräten gemessen werden. Der elektrische Widerstand sollte weniger als 1 MΩ... -
Seite 12: Wartung Und Service
Wartung und Service Vor Beginn von Wartungs- und/oder Reparaturarbeiten muss die Absauganlage abgeschaltet werden. Überprüfen Sie regelmäßig, ob die Befestigung des Schlauchaufrollers an der Wand oder Decke stabil ist und keine Anzeichen von Lockerung aufweist. Führen Sie eine Sichtprüfung des Aufrollers auf Beschädigungen und möglichen Verschleiß durch. -
Seite 13: Einstellen Der Federspannung
Einstellen der Federspannung Die Federkraft der Schlauchtrommel ist so eingestellt, dass der Schlauch leicht über die gesamte Länge herausgezogen und aufgerollt werden kann. Wenn die Rückzugskraft zu schwach ist, kann die Feder nachgespannt werden. Gehen Sie wie folgt vor: 1. Ziehen Sie den Schlauch etwa zwei Meter heraus und bringen Sie die Schlauchtrommel in die Verriegelungsposition. - Seite 14 Schlauchwechsel Schalten Sie die Absaugung aus. Rollen Sie den Schlauch komplett ab. Achten Sie darauf, dass die Trommel einrastet und sich der Schlauch nicht wieder aufrollt. Befestigen Sie die Trommel mit einem Kabelbinder oder ähnlichem am Rahmen, damit sie sich beim Schlauchwechsel nicht zurückdreht.
- Seite 15 Ersatzteilliste Schlauchanschluss Schlauch Schlauchstopp Mikroschalter Anschlußmuffe Type Schlauch- Schlauch Schlauchstop Mikroschalter Anschlussmuffe anschluss HOSR32 126032 125232 129032 145101 120132 HOSR38 126050 125238 129038 145101 120128 HOSR50 126050 125250 129050 145101 120150...
-
Seite 16: Konformatitätserklärung
Konformatitätserklärung Declaration of incorporation of partly completed machinery Manufacturer: Vacitup AB Smedvägen 24 SE-443 61 Stenkullen hereby declare that: Product: Hose reel “Standard” and “XL” Type: HOSR-32-W (383210) HOSR-32-D (383220) HOSR-38-W (383810) HOSR-38-D (383820) HOSR-50-W (385010) HOSR-50-D (385020) HOSR-XL-38-W (385035)
