Inhaltszusammenfassung für Rebel MIE-RB-806R

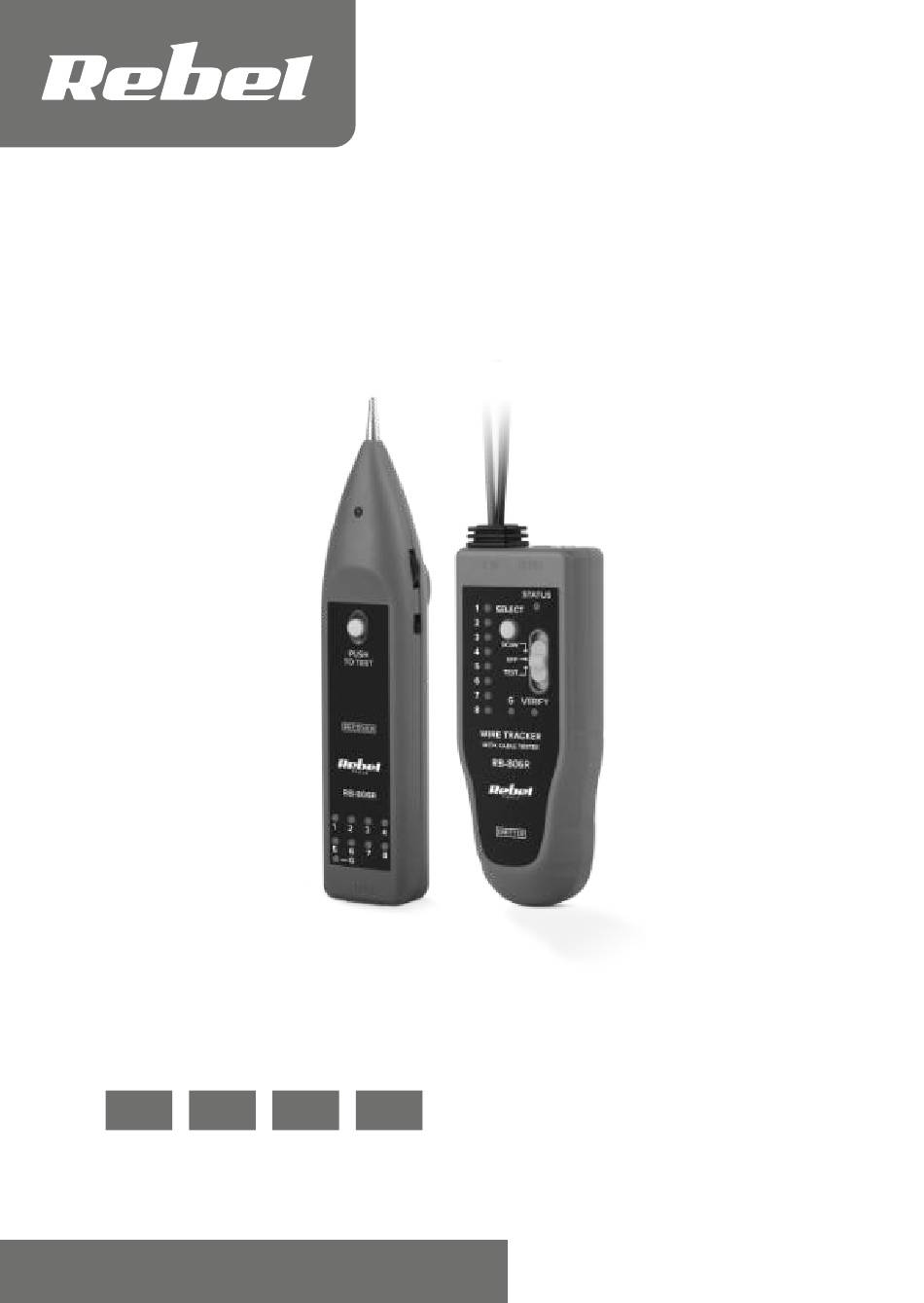

- Seite 1 TOOLS WIRE TRACKER WITH CABLE TESTER USER’S MANUAL model: MIE-RB-806R...
-
Seite 3: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN 1. Überprüfen Sie das Gehäuse vor der Verwendung des Geräts auf mechanische Beschädigungen. Verwenden Sie das Gerät nicht, wenn das Gehäuse Risse aufweist oder Teile fehlen. 2. Verwenden Sie das Gerät nicht bei Temperaturen, die den angegebenen Bereich überschreiten, hoher Luftfeuchtigkeit und in der Nähe von Sprengstoffen und brennbaren Stoffen. -
Seite 4: Betrieb
Empfänger 1. Sonde 2. LED Anzeige 3. Kopfhörerbuchse 4. Lautstärkeregler 5. Schalter für Arbeitslicht 6. Taste TEST 7. LED Anzeige 8. RJ45 Buchse 9. Lautsprecher BETRIEB Überprüfen der Netzwerkkabel 1. Schließen Sie das Netzwerkkabel an die RJ45-Buchsen von Sender und Empfänger an. 2. -
Seite 5: Technische Daten
Durchgangsprüfung 1. Verwenden Sie die Krokodilklemme oder RJ11 Stecker, um den Kabeldurchgang zu überprüfen. 2. Stellen Sie den Modus-Auswahlschalter auf TEST. 3. Wenn die LEDs 1 und 8 leuchten (nacheinander), bedeutet dies, dass der Durchgang erhalten bleibt. Hinweis: Der RC11-Stecker hat 2 Drähte. Gleichspannung prüfen 1. - Seite 6 Funktionen • Leitungssucher • Gleichspannungsdetektor • Telefonkabeltest • Netzwerkkabeltest • Durchgangstest der Leitungen Deutsch Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalem Haushaltsmüll entsorgt werden darf.
-
Seite 7: Safety Instructions
SAFETY INSTRUCTIONS 1. Before using the device, inspect the case for any mechanical damage. If the case has cracks or is missing any part, do not use the device. 2. Do not use the device in temperatures exceeding the range in specification, in high humidity, and near explosives and flammables. -
Seite 8: Operation
Receiver 1. Probe 2. Indicator LED 3. Earphone jack 4. Volume control 5. Work light switch 6. TEST button 7. LED indicator 8. RJ45 socket 9. Speaker OPERATION Checking network cables 1. Connect network cable to the transmitter and receiver RJ45 sockets. -
Seite 9: Specification
3. If LEDs 1 and 8 are on (one after the other), it means that continuity is maintained. Note: RC11 connector has 2 wires. Checking DC voltage 1. Set the mode switch to SCAN position, press and hold SELECT button until VERIFY LED will blink red. 2. - Seite 10 Functions • Locating wires • DC voltage detector • Telephone cables test • Network cables test • Wires continuity test English Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in the European Union and other European countries with separate collection systems) This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its working life.
-
Seite 11: Opis Urządzenia
KWESTIE BEZPIECZEŃSTWA 1. Przed rozpoczęciem korzystania z urządzenia należy sprawdzić jego obudowę kątem uszkodzeń mechanicznych. Jeżeli obudowa posiada pęknięcia lub braki, nie należy korzystać z urządzenia. 2. Nie należy korzystać z urządzenia w temperaturach przekraczających zakres podany w specyfikacji, w wysokiej wilgotności, w pobliżu materiałów wybuchowych oraz łatwopalnych. - Seite 12 Odbiornik 1. Próbnik 2. Dioda sygnalizująca 3. Gniazdo słuchawkowe 4. Pokrętło głośności 5. Przełącznik światła roboczego 6. Przycisk TEST 7. Diody sygnalizujące 8. Gniazdo RJ45 9. Głośnik OBSŁUGA Sprawdzanie kabli sieciowych 1. Podłączyć kabel sieciowy do gniazd RJ45 nadajnika i odbiornika.
- Seite 13 Sprawdzanie ciągłości 1. Do sprawdzenia ciągłości przewodów należy użyć złącz krokodylowych lub złącza RJ11. 2. Ustawić przełącznik trybu do pozycji TEST. 3. Jeżeli świecą diody 1 i 8 (po kolei) oznacza to że zachowana jest ciągłość. Uwaga: złącze RJ11 posiada dwie żyły. Sprawdzanie napięcia DC 1.
- Seite 14 • Wymiary odbiornika: 172 x 36 x 25 mm • Waga odbiornika: 91 g • W zestawie: nadajnik, odbiornik, słuchawki, pokrowiec, instrukcja obsługi Funkcje • Lokalizowanie poszukiwanych przewodów • Wskaźnik napięcia DC • Test kabli linii telefonicznych • Test kabli sieciowych •...
-
Seite 15: Instrucțiuni Privind Siguranța
INSTRUCȚIUNI PRIVIND SIGURANȚA 1. Înainte de a utiliza dispozitivul, inspectați carcasa pentru eventualele deteriorări mecanice. Dacă carcasa are fisuri sau piese lipsă, nu utilizați dispozitivul. 2. Nu utilizați dispozitivul la temperaturi care depășesc intervalul specificat, în medii cu umiditate ridicată, în apropierea materialelor explozibile sau inflamabile. - Seite 16 Receptor 1. Sondă 2. Indicator LED 3. Mufă pentru căști 4. Control volum 5. Comutator lumină de lucru 6. Buton TEST 7. Indicator LED 8. Mufă RJ45 9. Difuzor FUNCȚIONARE Verificarea cablurilor de rețea 1. Conectați cablul de rețea la mufa RJ45 a transmițătorului și a receptorului.
- Seite 17 Verificare continuitate 1. Utilizați mufa tip crocodil sau RJ11 pentru a verifica continuitatea cabului. 2. Setați comuatorul de mod în poziția TEST. 3. Dacă LED-urile 1 și 8 sunt aprinse (unul după altul), înseamnă că este continuitate. Notă: Conectorul RC11 are 2 fire. Verificare tensiune DC 1.
- Seite 18 • Setul include: emițător, receptor, căști, husă de transport, manual de utilizare Funcții • Localizarea firelor • Detector tensiune DC • Testare cablu de telefon • Testare cablu de rețea • Test continuitate cabluri Romania Reciclarea corecta a acestui produs (reziduuri provenind din aparatura electrica si electronica) Marcajale de pe acest produs sau mentionate in instructiunile sale de folosire indica faptul ca produsul nu trebuie aruncat impreuna cu alte reziduuri din...
- Seite 20 www.rebelelectro.com...
