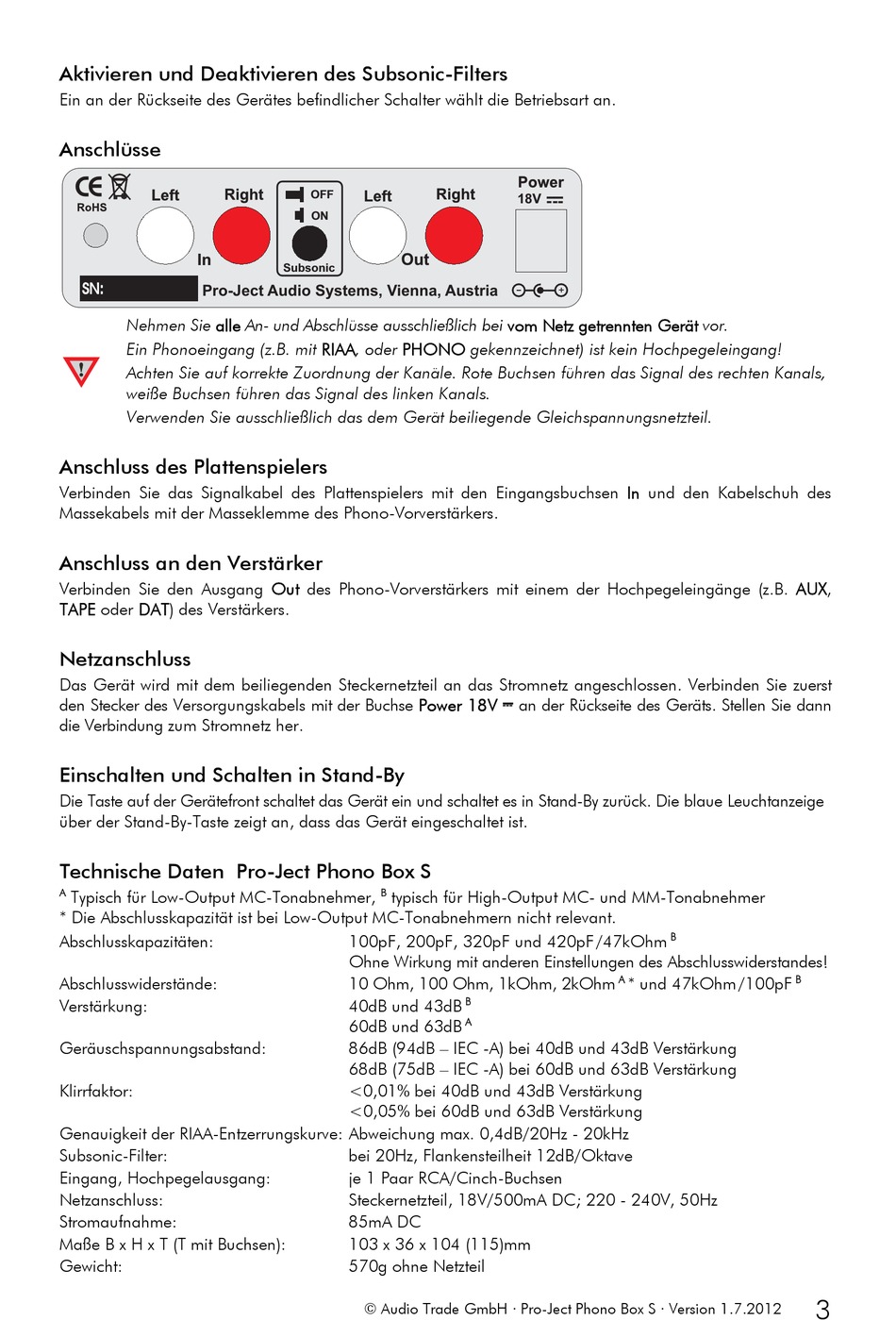

Aktivieren und Deaktivieren des Subsonic-Filters
Ein an der Rückseite des Gerätes befindlicher Schalter wählt die Betriebsart an.
Anschlüsse
Pro-Ject Audio Systems, Vienna, Austria
Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrennten Gerät vor.
Ein Phonoeingang (z.B. mit RIAA, oder PHONO gekennzeichnet) ist kein Hochpegeleingang!
Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals,
weiße Buchsen führen das Signal des linken Kanals.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
Anschluss des Plattenspielers
Verbinden Sie das Signalkabel des Plattenspielers mit den Eingangsbuchsen In und den Kabelschuh des
Massekabels mit der Masseklemme des Phono-Vorverstärkers.
Anschluss an den Verstärker
Verbinden Sie den Ausgang Out des Phono-Vorverstärkers mit einem der Hochpegeleingänge (z.B. AUX,
TAPE oder DAT) des Verstärkers.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst
den Stecker des Versorgungskabels mit der Buchse Power 18V
die Verbindung zum Stromnetz her.
Einschalten und Schalten in Stand-By
Die Taste auf der Gerätefront schaltet das Gerät ein und schaltet es in Stand-By zurück. Die blaue Leuchtanzeige
über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist.
Technische Daten Pro-Ject Phono Box S
A
Typisch für Low-Output MC-Tonabnehmer,
* Die Abschlusskapazität ist bei Low-Output MC-Tonabnehmern nicht relevant.
Abschlusskapazitäten:
Abschlusswiderstände:
Verstärkung:
Geräuschspannungsabstand:
Klirrfaktor:
Genauigkeit der RIAA-Entzerrungskurve: Abweichung max. 0,4dB/20Hz - 20kHz
Subsonic-Filter:
Eingang, Hochpegelausgang:
Netzanschluss:
Stromaufnahme:
Maße B x H x T (T mit Buchsen):
Gewicht:
OFF
ON
Subsonic
B
typisch für High-Output MC- und MM-Tonabnehmer
100pF, 200pF, 320pF und 420pF /47kOhm
Ohne Wirkung mit anderen Einstellungen des Abschlusswiderstandes!
10 Ohm, 100 Ohm, 1kOhm, 2kOhm
40dB und 43dB
60dB und 63dB
86dB (94dB – IEC -A) bei 40dB und 43dB Verstärkung
68dB (75dB – IEC -A) bei 60dB und 63dB Verstärkung
<0,01% bei 40dB und 43dB Verstärkung
<0,05% bei 60dB und 63dB Verstärkung
bei 20Hz, Flankensteilheit 12dB/Oktave
je 1 Paar RCA/Cinch-Buchsen
Steckernetzteil, 18V/500mA DC; 220 - 240V, 50Hz
85mA DC
103 x 36 x 104 (115)mm
570g ohne Netzteil
© Audio Trade GmbH · Pro-Ject Phono Box S · Version 1.7.2012
18V
"
an der Rückseite des Geräts. Stellen Sie dann
A
* und 47kOhm /100pF
B
A
B
B
3
