Opitec 101.141 Montageanleitung Seite 5

Bauanleitung 101.141
LT-Renner mit Luftschraubenantrieb
16

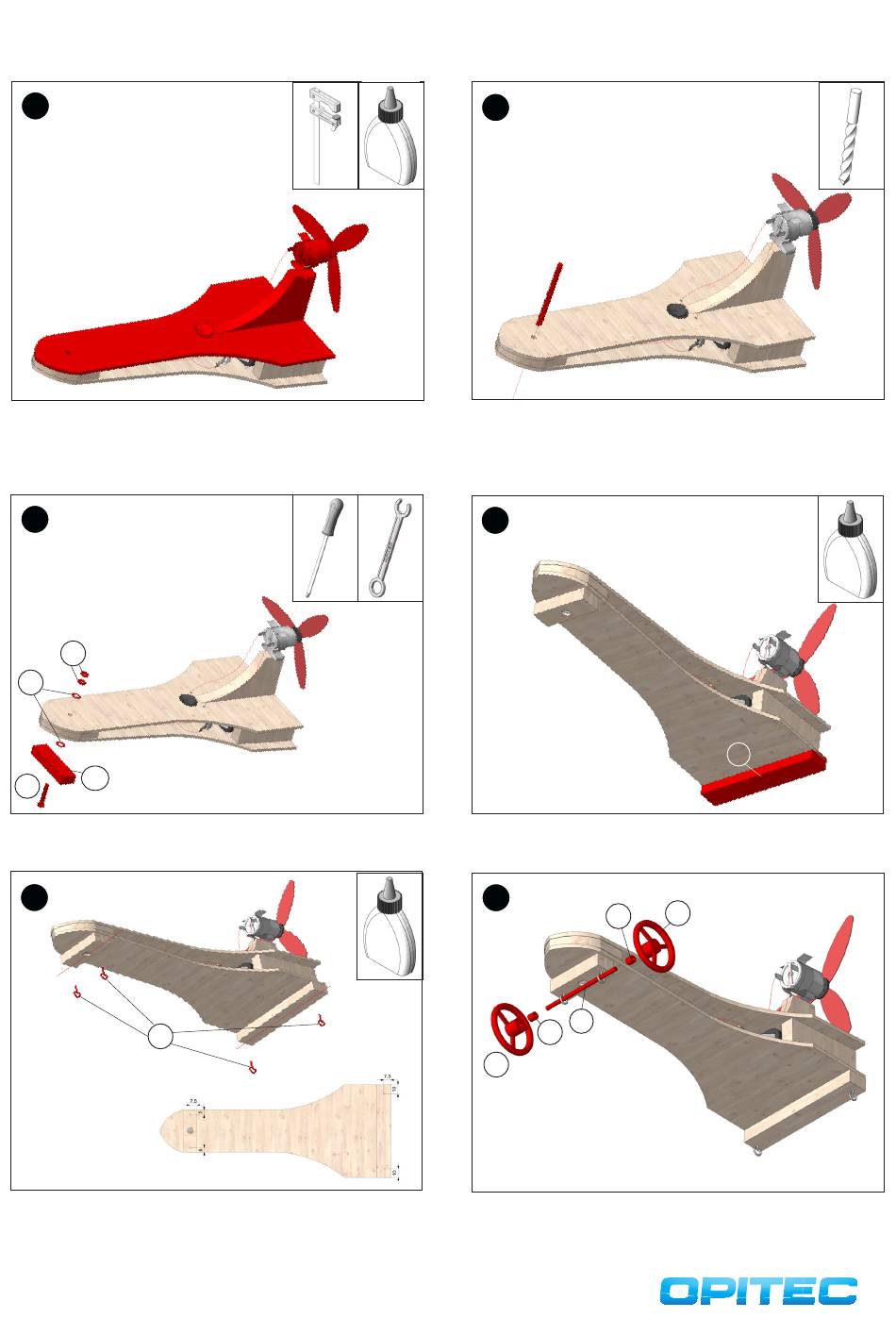

Das Oberteil wie abgebildet auf das Zwischenstück (5) sowie die
Holzleisten (4a-4b) aufleimen. Bis zur Trocknung des Leimes mit
Klemmzwingen fixieren.
18
16
17
3a
15
Wie abgebildet den Vorderachsträger (3a) mit der Schraube (15) sowie
einer Unterlegscheibe (17) von unten an der Front anbringen. Mit zwei
Muttern (16) sowie einer Unterlegscheibe (17) von oben befestigen.
20
8
Position der Ringschrauben (8) nach Bemaßung auf den Achsträgern
anzeichnen und eindrehen. Darauf achten, dass die Ringschrauben
jeder Achse sich genau gegenüber liegen.
17
Nun mit einem ø 4mm Bohrer durch die Bohrung im Oberteil das
Mittelstück und die Bodenplatte durchbohren.
19
Den Hinterachsträger (3b) bündig zur Hinterkante auf der Unterseite
aufleimen. Leim gut trocknen lassen.
21
6
10
6
7
Die Metallachse (10) wie abgebildet als Vorderachse einsetzen und von
beiden Seiten ein Distanzröllchen (6) aufstecken. Abschließend jeweils
ein Lenk-Laufrad (6) anbringen.
3b
7
ø4
