Bauanleitung 101.141
LT-Renner mit Luftschraubenantrieb
5

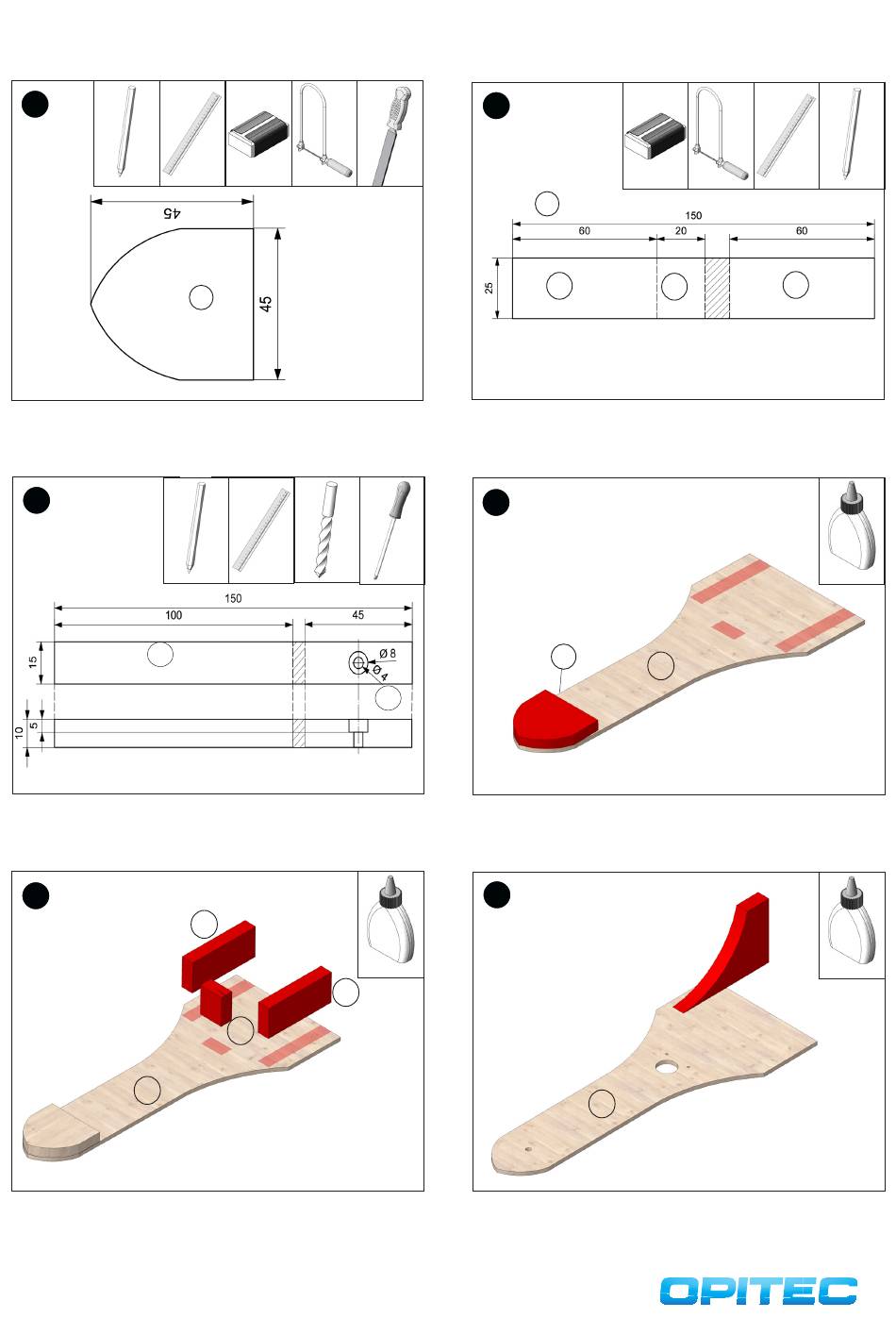

Die Schablone für das Zwischenstück (Seite.9) auf das Sperrholz (5)
übertragen und mit der Laub- bzw. Dekupiersäge aussägen. Säge-
schnitt mit der Feile und Schleifpapier säubern.
7
3b
Die Holzleiste (3) nach Bemaßung ablängen und Sägekanten säubern.
Auf dem Teil (45mm) von oben eine Bohrung ø 4mm durchbohren.
Anschließend ein Sackloch mit ø 8mm 5mm tief bohren.
9
1a
Die Leisten (4a/4b) an der Oberseite an markierter Stelle aufleimen.
3
5
ø4
ø8
4a
4a
4b
6
4
Die Holzleiste (4) nach Bemaßung ablängen und Sägekanten säubern.
8
3a
Das Zwischenstück (5) wie abgebildet an der Frontseite von Teil 1a
aufleimen.
10
Den Motorträger (2) ausgemittelt und bündig zur Hinterkante auf das
Oberteil (1b) aufleimen.
4a
4b
5
1a
1b
4a
