Montage- und Bedienungsanleitung Top Motion
Rundsäulentischgestelle Ø 80 für Trompetenfuß
A. Zubehör
8
2
X4 X4
M8x20
M6x10

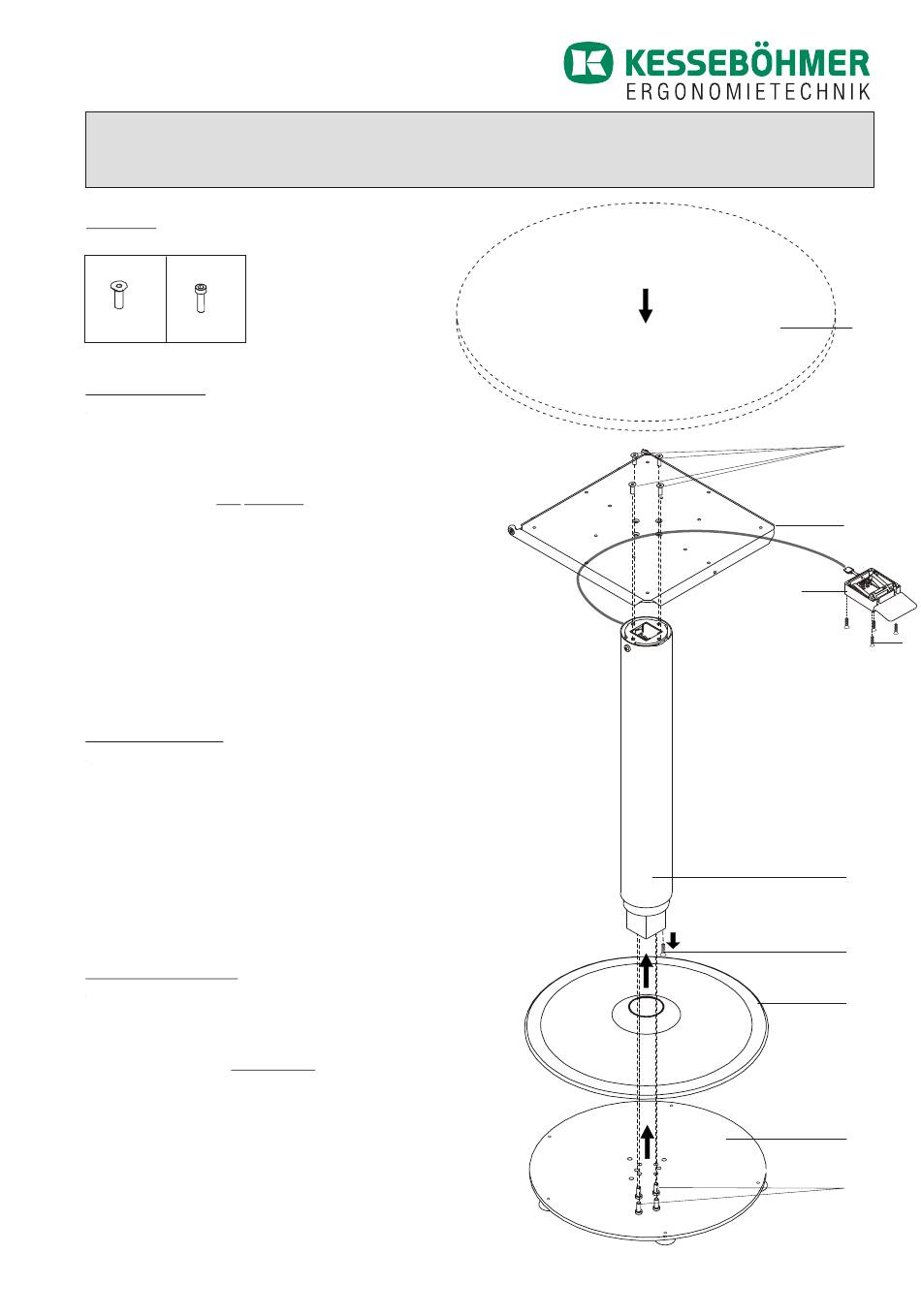

B. Montageschritte
1. Plattenträger (3) mit Schrauben (2) an Säule (5)
montieren.
2. Säule (5) mit Plattenträger (3) auf den "Kopf" stellen.
Achtung !
Handauslösung (4) erst betätigen wenn Tisch
komplett montiert ist
.
3. Transportsicherungsschraube (10) entfernen.
4. Trompetenfuß (6) aufstecken.
5. Grundplatte (7) mit Trompetenfuß (6) und Schrauben (8)
an Säule (5) montieren.
6. Säule (5) umdrehen und auf Säulenfuß stellen.
7. Tischplatte (1) an Plattenträger (2) mit Schrauben montieren.
8. Die Handauslösung (4) an der Tischplatte (1)
mit Schrauben (9) montieren. ( Bowdenzug möglichst
großer Radius.)
C. Sicherheitshinweis
Durch die Dimensionierung und Anordnung
der Tischplatte müssen die Forderungen der
DIN 4554 "Büromöbel (ausgenommen
Bürositzmöbel); Anforderungen
und Prüfung" Pkt. 5.3
Standsicherheit und
EN 527-1 "Büromöbel; Schreibtische,
Büromaschinentische und
Bildschirmarbeitstische;
Maße" Pkt. 4.1 Beinraum
erfüllt werden.
D. Bedienungsanleitung
Nach Montage des Gestells kann die Tischplatte
durch Betätigen des Auslösehebels in der Höhe
verstellt werden.
Achtung! Auslösehebel nur betätigen, wenn die
vorgegebene Nutzlast auf dem Gestell anliegt.
790084115 0000 Seite 1 von 2
1
2
3
4
9
5
10
6
7
8
