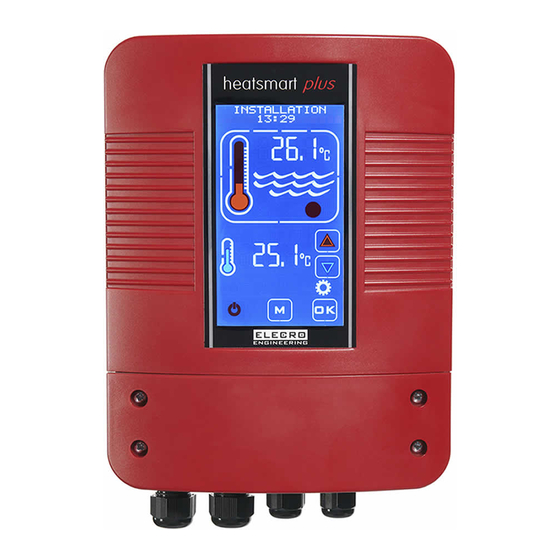

- Seite 1 Heatsmart PLUS Touchscreen-Heizregler Installations- und Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt WICHTIGE HINWEISE ......................... 3 1. PRODUKTÜBERSICHT ......................3 2. ALLGEMEINE EINBAUANLEITUNG ..................4 2.1 Montageanleitung ........................ 4 2.2 Elektroanschluss ......................... 5 3. VERDRAHTUNGSSCHEMA ....................6 4. DIGITALER TOUCHSCREEN-REGLER - ÜBERSICHT ............7 5. BETRIEBSANLEITUNG ......................7 6. BETRIEBSART INSTALLATION ..................9 6.1 Sprache einstellen ....................... -
Seite 3: Wichtige Hinweise
WICHTIGE HINWEISE Vielen Dank, dass Sie den Heatsmart Plus Touchscreen-Heizregler gekauft haben. Das Gerät wurde in Großbritannien gemäß anspruchsvollsten Standards hergestellt. Um über Jahre hinweg den störungsfreien Betrieb sicherzustellen, lesen und befolgen Sie bitte die nachstehenden Anweisungen, um Einbau, Wartung und Betrieb richtig durchzuführen. Bei Einbaufehlern ist Ihre Garantie nichtig. -
Seite 4: Allgemeine Einbauanleitung
OBERES EINSCHRAUBLOCH UNTERE SCHRAUBEN- BEFESTIGUNGSLÖCHER Abb. 2. Auf der Rückseite des Heatsmart Plus Gehäuses befinden sich oben ein Loch für eine Hakenschraube und 2 untere Einschraublöcher, die nach Entfernen der 4 Halteschrauben am Unterteil der Frontabdeckung zugänglich sind. 2.1 Montageanleitung Die Wärmetauscher Elecro G2 und SST haben gemeinsame Anschlüsse an beiden Seiten des... -
Seite 5: Elektroanschluss
Wasserdurchfluss von rechts nach links Abb. 3. 2.2 Elektroanschluss Der Heatsmart Plus muss in Übereinstimmung mit den nationalen/regionalen Anforderungen und Vorschriften eingebaut werden. In jedem Fall sind die Arbeiten von einem qualifizierten Elektriker durchzuführen, der Ihnen nach Arbeitsabschluss eine Konformitätsbescheinigung ausstellt. -
Seite 6: Verdrahtungsschema
3. VERDRAHTUNGSSCHEMA Wärmepumpe Spannungsversorgun g 220-240 V Primärkreislauf Sonnenkollektor Pumpenausgangs signal 220-240 V Wärme- Ausgangssignal Stromversorgung Kessel Max.10 A spannungsfrei Ström Pumpenuhr Trennschalter ungss chalter NTC- Heizen- Temperatur Priorität -sensor Schütz Verbinden Stromversorgung Pumpe Filtrations- pumpe... -
Seite 7: Digitaler Touchscreen-Regler - Übersicht
4. DIGITALER TOUCHSCREEN-REGLER - ÜBERSICHT Um den zuverlässigen Service und Betrieb sicherzustellen, wurden alle erforderlichen Parameter am digitalen Touchscreen-Regler einprogrammiert. Die folgende Übersicht erläutert die Einstellfunktionen und graphischen Symbole. MELDUNGSANZEIGE ANZEIGE WASSER- TEMPERATUR ANZEIGESYMBOL PUMPE „EIN“ ANZEIGE MODBUS- AKTIVITÄT ANZEIGE TEMPERATUR- SOLLWERT SCHALTFLÄCHEN... -
Seite 8: Zeit Schaltverzögerung
Auf der digitalen Anzeige steht ‚NORMAL‘ und das grafische rote Thermometer ist ‚animiert‘, wenn das Heizgerät auf ‚EIN’ geschaltet ist. Oben auf der Anzeige steht der Temperatur-Istwert des Poolwassers. Der Sollwert erscheint im unteren Bereich der Anzeige. Die erforderliche Wassertemperatur kann eingestellt werden. Dazu tippen Sie auf die Schaltflächen ‚HOCH‘... -
Seite 9: Betriebsart Installation
Die Betriebsartenauswahl erfolgt durch Berühren der Schaltfläche ‚M‘. Bei jedem Antippen schaltet das Gerät zu nächsten Betriebsart weiter. Die aktuell ausgewählte Betriebsart wird derzeit zusammen mit der Uhrzeit angezeigt. unserem Beispiel Betriebsart ‚INSTALLATION‘ ausgewählt) 6. BETRIEBSART INSTALLATION Beim Umschalten in die Betriebsart Installation werden Heizgerät und Pumpe unverzüglich ausgeschaltet (wenn eingeschaltet) und können solange nicht wieder eingeschaltet werden, wie der Regler sich in einem der Setup-Menüs befindet. -
Seite 10: Einheiten Einstellen
6.2 EINHEITEN einstellen Tippen Sie auf ‚OK‘. Danach steht wieder ‚SPRACHE‘ auf der Anzeige. Tippen Sie nochmals auf ‚HOCH‘ / ‚RUNTER‘, um die nächste Option anzuzeigen: ‚EINHEITEN‘. Treffen Sie Ihre Auswahl mit ‚OK‘. Auf der Anzeige steht ‚EINHEITEN‘ und ‚CELSIUS‘. Tippen Sie auf ‚HOCH‘ / ‚RUNTER‘, um ggf. -
Seite 11: Uhrzeit Einstellen
6.2 UHRZEIT einstellen Tippen Sie auf ‚HOCH‘ / ‚RUNTER‘, um als nächstes die Option ‚UHR‘ anzuzeigen. Tippen Sie zum Auswählen auf ‚OK‘. Auf der Anzeige steht ‚ZEIT EINSTELLEN‘ und die aktuelle Uhrzeit. Tippen Sie auf ‚HOCH‘ / ‚RUNTER‘, um die Uhrzeit zu ändern, und tippen Sie auf ‚OK‘, um die Einstellung zu speichern, wenn sie richtig ist. -
Seite 12: Sensorkalibrierung Einstellen
Nun steht wieder ‚SENSOR KAL‘ auf der Anzeige. Normalerweise ist keine Sensorkalibrierung erforderlich. Sollten Sie jedoch eine Anpassung vornehmen müssen, messen Sie die Poolwassertemperatur mit einem genauen Thermometer und nehmen Sie dann die gewünschte Einstellung vor. Wasser-Isttemperatur Heatsmart Plus Anzeige Gewünschte Einstellung -2,0... -
Seite 13: Modbus Einstellen
6.2 MODBUS einstellen Erforderliche Einstellungen siehe Handbuch für Ihr BMS-Verwaltungssystem. BAUDRATE EINSTELLEN: Tippen Sie zum Auswählen auf ‚OK‘. ‚MODBUS BAUDRATE EINSTELLEN‘ wird angezeigt. Tippen Sie zum Auswählen auf ‚OK‘. ‚BAUDRATE 19200 Baud EINSTELLEN‘ wird angezeigt. Tippen Sie auf ‚HOCH‘ / ‚RUNTER‘, um die andere Option ‚BAUDRATE 9600 Baud EINSTELLEN‘... -
Seite 14: Werkseinstellung
Sie nochmals auf die Schaltfläche. ‚BEENDEN‘ wird angezeigt. Tippen Sie auf ‚OK‘. Der Regler verlässt die Betriebsart ‚INSTALLATION‘ und kehrt in die Betriebsart ‚NORMAL‘ zurück. Nachdem die MODBUS-Verbindung konfiguriert wurde, kann der Regler über ein externes BMS-Gerät ein- und ausgeschaltet (der Standby-Betrieb ein- und ausgeschaltet) werden. 6.7 WERKSEINSTELLUNG Der Zugriff auf diese Einstellung ist eingeschränkt. -
Seite 15: Normalbetrieb
7.2 Normalbetrieb Unter normalen Bedingungen, wenn der Regler eingeschaltet ist und der Strömungsschalter Durchfluss erkannt hat, sieht die Anzeige des Reglers wie unten dargestellt aus. Folgende Informationen werden angezeigt: ‚Normal‘ und ‚Zeit‘ Isttemperatur des Wassers Temperatursollwert Falls der Strömungsschalter keinen ausreichenden Durchfluss erkennt, steht auf der Anzeige die Meldung ‚KEIN DURCHFLUSS‘. -
Seite 16: Heizen-Priorität
In dieser Betriebsart heizt der Regler nur im auf EIN gestellten Zeitraum bei ausreichendem Durchfluss. Ist kein oder kein ausreichender Durchfluss vorhanden, heizt das Heizgerät nicht. Außerhalb der eingestellten Zeiten heizt das Heizgerät nicht. 7.4 Heizen-Priorität Zum Aktivieren der Betriebsart ‚Heizen-Priorität‘ tippen Sie auf die Schaltfläche ‚MODUS‘, bis das Symbol ‚PRIORITÄT‘... -
Seite 17: Heizen-Priorität Und Zeitbetrieb
7.5 Heizen-Priorität und Zeitbetrieb Um die Betriebsarten ‚Priorität’ und ‚Zeit‘ zusammen zu aktivieren, tippen Sie auf die Schaltfläche ‚M‘, bis beide Symbole auf der Anzeige stehen. In dieser Betriebsart heizt das Heizgerät immer dann, wenn es während einer Einschaltzeit Durchfluss erkennt. -
Seite 18: Entsorgung Elektrischer Und Elektronischer Geräte
Mögliche Ursache 5: Der Regler befindet sich im Modus ‚Verzögerung‘. Steht auf der Anzeige ‚HEIZUNGSVERZÖGERUNG‘, befindet der Regler sich im Verzögerungsmodus. Dieser wird aktiviert, wenn der Regler das Heizgerät auffordert, innerhalb eines 2- Minuten-Zeitraums mehr als einmal einzuschalten. Dies kann durch eine fluktuierende Durchflussrate (unmittelbar über und dann unmittelbar unter den erforderlichen 4.000 Litern pro Stunde) oder Schwankungen der Wassertemperatur bedingt sein. - Seite 19 Hinweise: ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. Elecro Engineering Ltd Repairs Department Unit 11 Gunnels Wood Park Gunnels Wood Road Stevenage Hertfordshire SG1 2BH United Kingdom...
- Seite 20 ___________________________________________________________________________ Kundenangaben: (AN DAS PRODUKT ANZUHÄNGEN) Name des ………………………………………………………………………………. Unternehmens: Name des Kontakts: ………………………………………………………………………………. Telefonnummer ………………………………………………………………………………. (tagsüber): E-Mail-Adresse: ……………………………………………………………………………….. ……………………………………………………………………………….. ……………………………………………………………………………….. Rücksendeadresse: ……………………………………………………………………………….. Postleitzahl: ……………………………………………………………………………….. Land: ………………………………………………………………………………. Vermuteter Fehler / Problembeschreibung:...
- Seite 22 Unit 11, Gunnels Wood Park, Stevenage, Herts SG1 2BH Sales@elecro.co.uk www.elecro.co.uk +44 (0) 1438 749474 © Copyright MANE80HS-DE-Heatsmart Manual V1-01.01.2020-Elecro...
