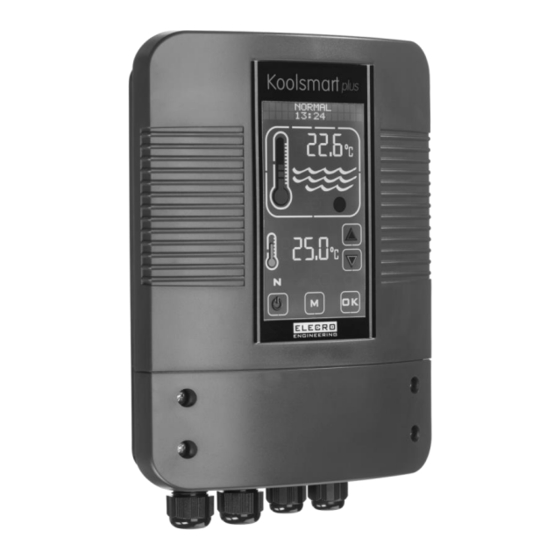

- Seite 1 Koolsmart PLUS Touchscreen-Kühlungsregler Installations- und Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt WICHTIGE HINWEISE ......................... 3 1. PRODUKTÜBERSICHT ......................3 2. ALLGEMEINE EINBAUANLEITUNG ..................4 2.1 Montageanleitung ........................ 4 2.2 Elektroanschluss ......................... 5 3. SCHALTPLAN ........................6 4. DIGITALER TOUCHSCREEN-REGLER - ÜBERSICHT ............7 5. BETRIEBSANLEITUNG ......................7 6. BETRIEBSART INSTALLATION ..................9 6.1 Sprache einstellen ....................... -
Seite 3: Wichtige Hinweise
WICHTIGE HINWEISE Vielen Dank, dass Sie den Koolsmart Plus-Kühlungsregler gekauft haben. Das Gerät wurde in Großbritannien gemäß anspruchsvollsten Standards hergestellt. Um über Jahre hinweg den störungsfreien Betrieb sicherzustellen, lesen und befolgen Sie bitte die nachstehenden Anweisungen, um Einbau, Wartung und Betrieb richtig durchzuführen. Bei Einbaufehlern ist Ihre Garantie nichtig. -
Seite 4: Allgemeine Einbauanleitung
OBERES EINSCHRAUBLOCH UNTERE SCHRAUBEN- BEFESTIGUNGSLÖCHER Abb. 2. Auf der Rückseite des Koolsmart Plus Gehäuses befinden sich oben ein Loch für eine Hakenschraube und 2 untere Einschraublöcher, die nach Entfernen der 4 Halteschrauben am Unterteil der Frontabdeckung zugänglich sind. 2.1 Montageanleitung Die Wärmetauscher Elecro G2 und SST haben gemeinsame Anschlüsse an beiden Seiten des... -
Seite 5: Elektroanschluss
Wasserdurchfluss von rechts nach links Abb. 3. 2.2 Elektroanschluss Der Koolsmart Plus muss in Übereinstimmung mit den nationalen/regionalen Anforderungen und Vorschriften eingebaut werden. In jedem Fall sind die Arbeiten von einem qualifizierten Elektriker durchzuführen, der Ihnen nach Arbeitsabschluss eine Konformitätsbescheinigung ausstellt. -
Seite 6: Schaltplan
3. SCHALTPLAN 220-240 V Spannungsversorg. Primärkreislauf 220-240 V Pumpenausgang ALARM Spannungsfrei max. 2 A Alarmausgang Stromversorgung Stromversorgung KÜHLER Spannungsfrei max. 10 A Kühlerausgang NTC- Temperatur- Strömungs- sensor schalter... -
Seite 7: Digitaler Touchscreen-Regler - Übersicht
4. DIGITALER TOUCHSCREEN-REGLER - ÜBERSICHT Um den zuverlässigen Service und Betrieb sicherzustellen, wurden alle erforderlichen Parameter am Touchscreen des digitalen Reglers einprogrammiert. Die folgende Übersicht erläutert die Regler- Einstellfunktionen und graphischen Symbole. MELDUNGSANZEIGE ANZEIGE WASSER- TEMPERATUR ANZEIGESYMBOL PUMPE „EIN“ ANZEIGE MODBUS- AKTIVITÄT ANZEIGE TEMPERATUR-... -
Seite 8: Zeit Schaltverzögerung
Auf der digitalen Anzeige steht ‚NORMAL‘ und die rote Thermometeranzeige ist ‚animiert‘, wenn der Kühler auf ‚Ein‘ geschaltet ist. Oben auf der Anzeige steht der Temperatur-Istwert des Poolwassers. Der Sollwert erscheint im unteren Bereich der Anzeige. Die erforderliche Wassertemperatur kann eingestellt werden. Dazu tippen Sie auf die Schaltflächen ‚HOCH / RUNTER‘, bis der gewünschte Sollwert angezeigt wird. -
Seite 9: Betriebsart Installation
6. BETRIEBSART INSTALLATION Beim Umschalten in die Betriebsart Installation werden Kühlgerät und Pumpe unverzüglich ausgeschaltet (wenn eingeschaltet) und können solange nicht wieder eingeschaltet werden, wie der Regler sich in einem der Setup-Menüs befindet. Beim Verlassen der Betriebsart ‚Installation‘ schaltet der Regler zurück in die Betriebsart ‚Normal‘... -
Seite 10: Einheiten Einstellen
6.2 EINHEITEN einstellen Tippen Sie auf ‚OK‘. Danach steht wieder ‚SPRACHE‘ auf der Anzeige. Tippen Sie nochmals auf die Schaltflächen ‚HOCH‘ / ‘RUNTER‘‚ um die nächste Option anzuzeigen: ‚EINHEITEN‘. Tippen Sie zum Auswählen auf ‚OK‘. Auf der Anzeige steht ‚EINHEITEN‘ und ‚CELSIUS‘. Tippen Sie auf ‚HOCH’... -
Seite 11: Zeit Einstellen
6.4 ZEIT einstellen Nachdem Sie die Einstellung der ‚UHR‘ mit ‚OK‘ bestätigt haben, steht auf der Anzeige wieder ‚UHR‘. Tippen Sie auf ‚HOCH‘ / ‚RUNTER‘‚ bis ‚ZEIT‘ ‚angezeigt wird. Tippen Sie auf ‚OK‘, um Ihre Auswahl zu treffen. ‚ZEIT 1‘ ‚wird angezeigt. Tippen Sie zum Auswählen auf ‚OK‘ und ‚ZEIT 1 EINSTELLEN‘ wird angezeigt. -
Seite 12: Modbus Einstellen
Normalerweise ist keine Sensorkalibrierung erforderlich. Sollten Sie jedoch eine Anpassung vornehmen müssen, messen Sie die Poolwassertemperatur mit einem genauen Thermometer und nehmen Sie dann die gewünschte Einstellung vor. Wasser-Isttemperatur Koolsmart Plus Anzeige Gewünschte Einstellung -2,0 6.6 MODBUS einstellen Erforderliche Einstellungen siehe Handbuch für Ihr BMS-Verwaltungssystem. BAUDRATE EINSTELLEN: Tippen Sie zum Auswählen auf ‚OK‘, ‚MODBUS-BAUDRATE EINSTELLEN‘... -
Seite 13: Adresse Einstellen
Adresse einstellen Tippen Sie auf die Schaltfläche ‚HOCH‘. Auf der Anzeige steht ‚MODBUS-ADRESSE EINSTELLEN‘. Tippen Sie auf ‚HOCH‘ / ‚RUNTER‘‚ um die erforderliche Adresse einzustellen, und tippen Sie auf ‚OK‘. Auf der Anzeige steht wieder ‚MODBUS-ADRESSE EINSTELLEN’. Parität einstellen Tippen Sie auf ‚OK‘‚ um ‚MODBUS-PARITÄT EINSTELLEN‘ auszuwählen. ‚PARITÄT UNGERADE‘ wird angezeigt. -
Seite 14: Betriebsarten
7. BETRIEBSARTEN 7.1 Betriebsart Standby Im Standby-Betrieb stehen auf der Regleranzeige der Text ‚STANDBY‘, die Uhrzeit und die Schaltfläche Standby (siehe unten). In dieser Betriebsart läuft die eingebaute Uhr weiter. Außer der Schaltfläche Standby steht jedoch keine Funktionalität zur Verfügung. STAND-BY-TASTE 7.2 Normalbetrieb Unter normalen Bedingungen, wenn der Regler angeschlossen und eingeschaltet ist und der... -
Seite 15: Zeitbetrieb
7.3 Zeitbetrieb Um den Zeitbetrieb zu aktivieren, tippen Sie auf die Schaltfläche ‚M‘, bis das ‚ZEITSYMBOL‘ eingeblendet wird (siehe unten). In dieser Betriebsart heizt der Regler nur im eingestellten Zeitraum bei ausreichendem Durchfluss. Ist kein oder kein ausreichender Durchfluss vorhanden, findet kein Kühlen statt. Außerhalb der eingestellten Zeiten findet kein Kühlen statt. -
Seite 16: Entsorgung Elektrischer Und Elektronischer Geräte
Prüfen Sie, ob am Regler das ‚ZEIT‘-Symbol angezeigt wird. Ist dies der Fall, prüfen Sie Ihre Einstellungen der Uhr und der Zeit (beschrieben im Abschnitt Einstellungen). Mögliche Ursache 4: Der Kühlen-Ausgang ist nicht richtig an den Regelkreis Ihres Kühlgeräts angeschlossen. Überprüfen Sie den Anschlussplan, um festzustellen, wie der Regler an das Kühlgerät angeschlossen sein sollte. -
Seite 17: Garantie
10. GARANTIE Auf dieses Produkt besteht Garantie für Verarbeitungs- und Materialmängel von folgender Dauer ab dem Kaufdatum: – zwei Jahre innerhalb von Europa – ein Jahr außerhalb von Europa • Der Hersteller ersetzt oder repariert nach eigenem Ermessen fehlerhafte Einheiten oder Komponenten, die zur Überprüfung ins Werk zurückgeschickt werden. - Seite 18 Hinweise: ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ………………………………………………………………………………………………. ……………………………………………………………………………………………….
- Seite 19 Elecro Engineering Ltd Repairs Department Unit 11 Gunnels Wood Park Gunnels Wood Road Stevenage Hertfordshire SG1 2BH United Kingdom ___________________________________________________________________________ Kundenangaben: (AN DAS PRODUKT ANZUHÄNGEN) Name des ………………………………………………………………………………. Unternehmens: Name des Kontakts: ………………………………………………………………………………. Telefonnummer ………………………………………………………………………………. (tagsüber): E-Mail-Adresse: ……………………………………………………………………………….. ……………………………………………………………………………….. Rücksendeadresse: ………………………………………………………………………………..
- Seite 20 Unit 11, Gunnels Wood Park, Stevenage, Herts SG1 2BH Sales@elecro.co.uk www.elecro.co.uk +44 (0) 1438 749474 © Copyright MANE80KS-DE-Koolsmart Manual V1-01.01.2020-Elecro...
