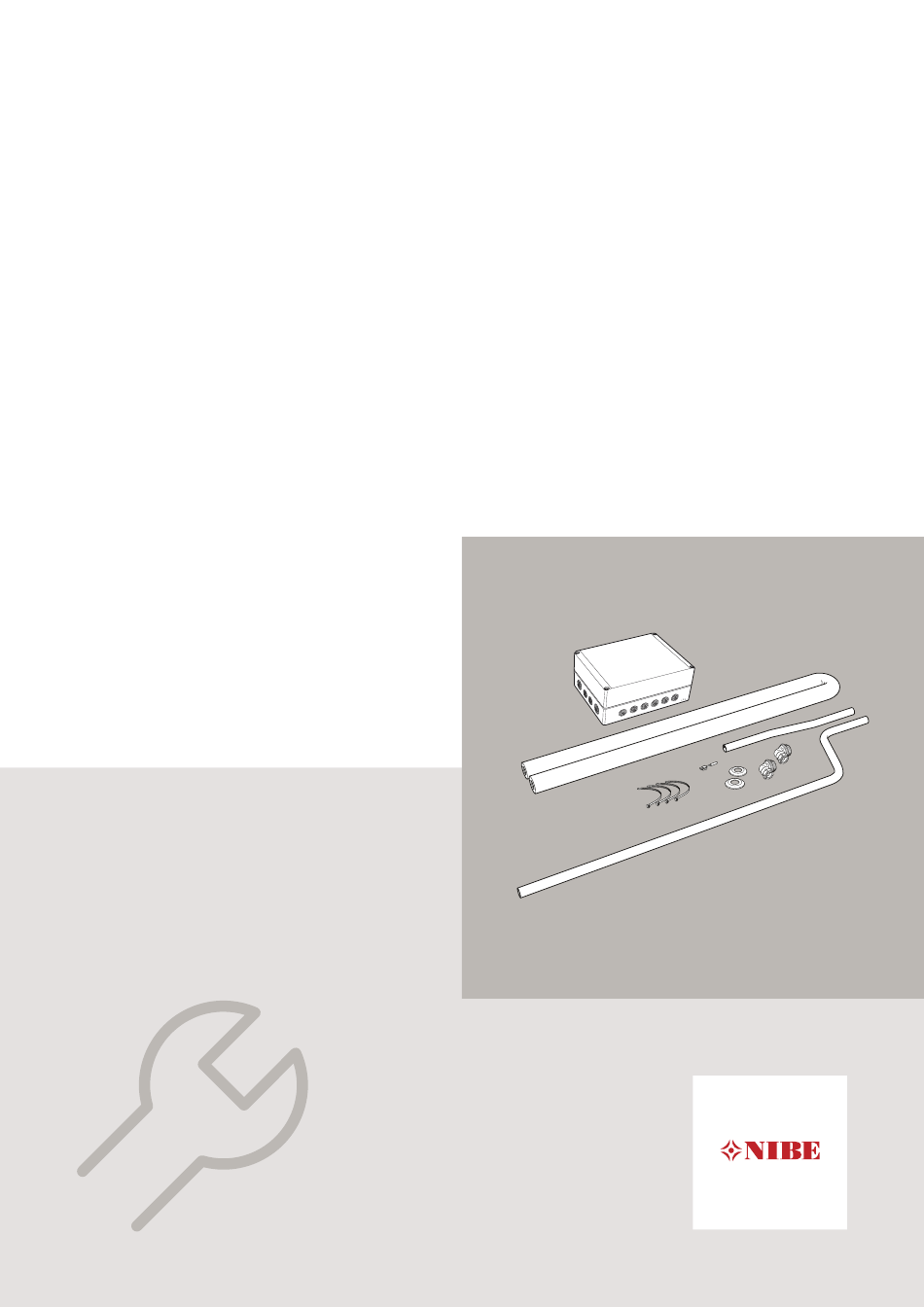

- Seite 1 IHB 2047-5 431212 DEH 500 Installatörshandbok Dockningssats extern tillsats Installer manual Docking kit, external additional heat Installateurhandbuch Anschlusssatz externe Zusatzheizung Asentajan käsikirja Liitäntäsarja, ulkoinen lisälämpö...
- Seite 3 Tekniska uppgifter English Important information General Pipe connections System diagram Electrical connections Program settings Technical data Deutsch Wichtige Informationen Allgemeines Rohranschlüsse Systemprinzip Elektrische Anschlüsse Programmeinstellungen Technische Daten Suomeksi Tärkeää Yleistä Putkiliitännät Järjestelmäperiaate Sähköliitännät Ohjelman asetukset Tekniset tiedot DEH 500 | FI...
- Seite 22 Klassifizierung des Gehäuses als elektrotech- Gerät spielen. Eine Reinigung und Wartung nische Ausrüstung. durch den Benutzer darf nicht von Kindern Gefahr für Personen und Maschinen. ohne Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! Lesen Sie das Installateurhandbuch. ©NIBE 2020. DEH 500 | DE...
-
Seite 23: Allgemeines
Holzheizkessel oder ein Kamin mit Wassermantel. Für den Anschluss einer externen Zusatzheizung muss das Innenmodul mit zwei Anschlussrohren versehen werden, die im Anschlusssatz DEH 500 enthalten sind. HINWEIS! Wenn dieses Zubehör installiert und aktiviert ist, muss beachtet werden, dass die maximal zulässige Temperatur des Wärmepumpenspei-... - Seite 24 Lassen Sie mindestens 100 mm Freiraum um das Mo- dul, um Erreichbarkeit und Kabelverlegung bei Installati- Bezeichnungen gemäß Standard EN 81346-2. on und Service zu erleichtern. HINWEIS! Die Installation muss so erfolgen, dass IP21 erfüllt ist. DEH 500 | DE...
-
Seite 25: Rohranschlüsse
Isolierrohren. Montieren Sie das kürzere Rohr am Dockungein- gangsanschluss (XL18). Montieren Sie das längere Rohr am Dockungaus- gangsanschluss (XL19). Montieren Sie die Abdeckscheiben. TIPP! Um unnötige Wärmeverluste zu vermeiden, sollten die Rohre isoliert werden. XL19 XL18 DEH 500 | DE... -
Seite 26: Systemprinzip
Anschluss an eine Energiequelle mit geringem internem ERKLÄRUNG Volumen, z.B. Elektroheizpatrone oder Gasheizkessel. EB15 VVM 500 DEH 500 regelt einen Elektroheizkessel (EB1) mit bis Anschluss Heizkreisvorlauf zu 7 Stufen binär oder mit bis zu 3 Stufen linear. Anschluss Heizkreisrücklauf Die stufengeregelte Zusatzheizung kann bei Anschluss... -
Seite 27: Elektrische Anschlüsse
Zubehöreinheiten installiert, sind die stromleitungen verlegt werden. Karten in Serie anzuschließen. • DEH 500 muss über einen allpoligen Schalter installiert Da verschiedene Anschlüsse von Zubehör mit Zubehör- werden. Der Kabelquerschnitt muss der verwendeten platine (AA5) möglich sind, sollten Sie für das zu instal- Absicherung entsprechend dimensioniert sein. - Seite 28 24 23 22 21 20 19 18 17 16 15 AA5-X2 Kontaktor 1 -K1 Schütz 1 – K1 ANSCHLUSS DER EXTERNEN HEIZUNGSUMWÄLZPUMPE (GP10) Verbinden Sie die externe Heizungsumwälzpumpe (GP10) mit AA5-X9:7 (N), AA5-X9:8 (230 V) und X1:PE. AA25 Extern AA25 Externt AA5-X9 GP10 DEH 500 | DE...
-
Seite 29: Programmeinstellungen
EXTERN GESCHALTETE BLOCKIERUNG Programmeinstellungen Ein Kontakt (NO) kann mit AA5-X2:21-22 verbunden werden, um die Zubehörfunktion zu blockieren. Beim Die Programmeinstellung von DEH 500 kann per Star- Schließen des Kontakts wird das Zubehör blockiert. tassistent oder direkt im Menüsystem vorgenommen werden. -
Seite 30: Technische Daten
Betriebsmodus gemäß EN 60 730 Typ 1 Betriebsbereich °C -25 – 70 Umgebungstemperatur °C 5 – 35 Programmzyklen, Stunden 1, 24 Programmzyklen, Tage 1, 2, 5, 7 Auflösung, Programm min. Abmessungen L×B×H 175x250x100 Gewicht 1,47 AXC-Modul Art.nr. 067 180 DEH 500 | DE...
