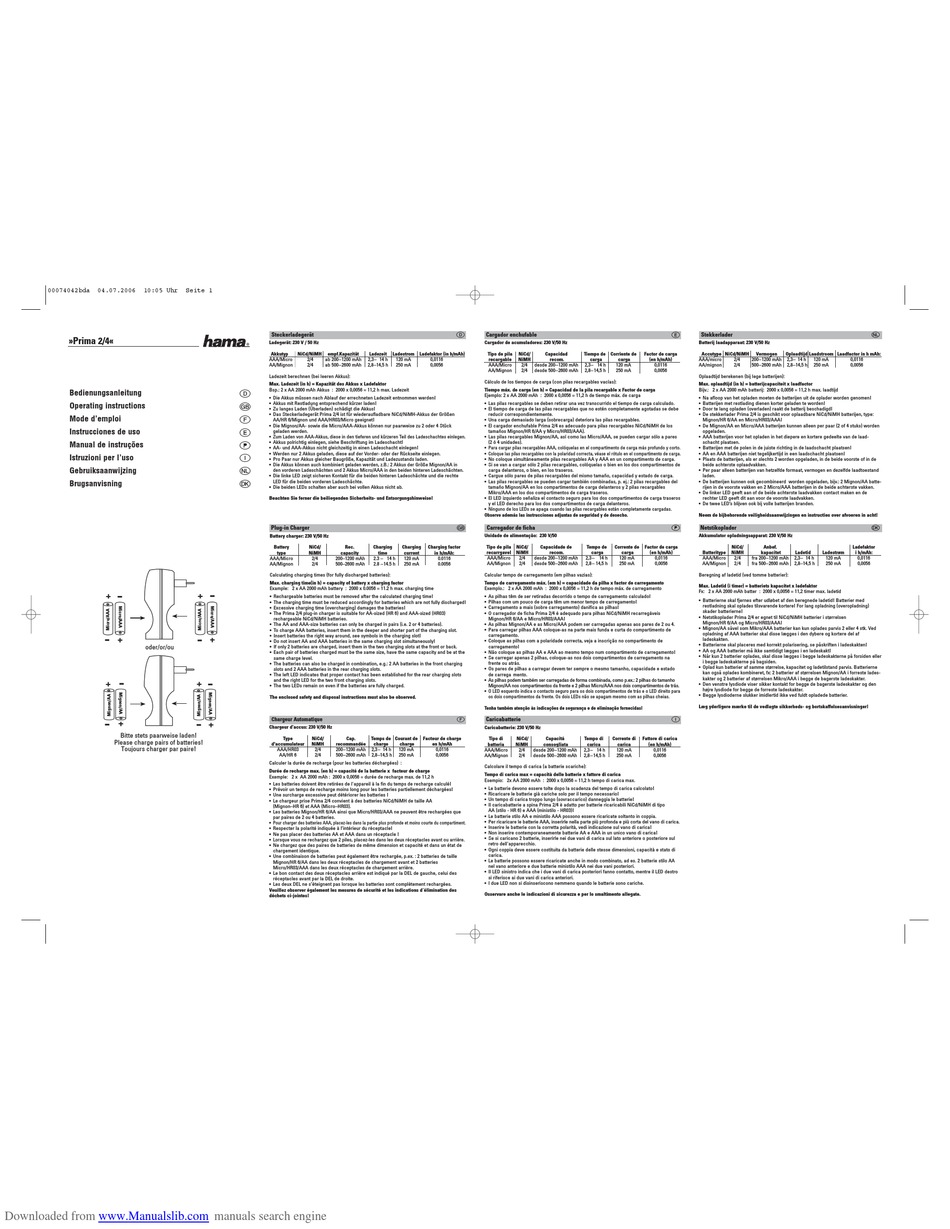

»Prima 2/4«
Bedienungsanleitung
Operating instructions
Mode d'emploi
Instrucciones de uso
Manual de instruções
Istruzioni per l'uso
Gebruiksaanwijzing
Brugsanvisning
oder/or/ou
Bitte stets paarweise laden!
Please charge pairs of batteries!
Toujours charger par paire!
Downloaded from www.Manualslib.com
Seite 1

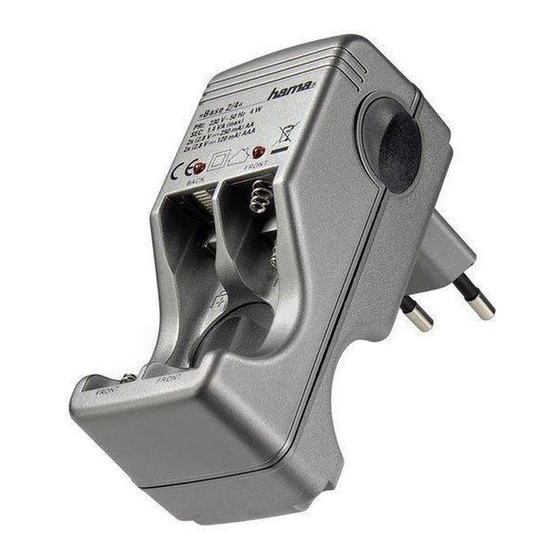

Steckerladegerät
Ladegerät: 230 V / 50 Hz
Akkutyp NiCd/NiMH empf.Kapazität
AAA/Micro 2/4 ab 200–1200 mAh
AA/Mignon 2/4 ab 500–2600 mAh
Ladezeit berechnen (bei leeren Akkus):
Max. Ladezeit (in h) = Kapazität des Akkus x Ladefaktor
l Bsp.: 2 x AA 2000 mAh Akkus : 2000 x 0,0056 = 11,2 h max. Ladezeit
• Die Akkus müssen nach Ablauf der errechneten Ladezeit entnommen werden!
L • Akkus mit Restladung entsprechend kürzer laden!
• Zu langes Laden (Überladen) schädigt die Akkus!
• Das Steckerladegerät Prima 2/4 ist für wiederaufladbare NiCd/NiMH-Akkus der Größen
¬
AA/HR 6/Mignon und AAA/HR03/Micro geeignet!
• Die Mignon/AA- sowie die Micro/AAA-Akkus können nur paarweise zu 2 oder 4 Stück
fl
geladen werden.
• Zum Laden von AAA-Akkus, diese in den tieferen und kürzeren Teil des Ladeschachtes einlegen.
– • Akkus polrichtig einlegen, siehe Beschriftung im Ladeschacht!
• AA- und AAA-Akkus nicht gleichzeitig in einen Ladeschacht einlegen!
• Werden nur 2 Akkus geladen, diese auf der Vorder- oder der Rückseite einlegen.
.
• Pro Paar nur Akkus gleicher Baugröße, Kapazität und Ladezustands laden.
• Die Akkus können auch kombiniert geladen werden, z.B.: 2 Akkus der Größe Mignon/AA in
:
den vorderen Ladeschächten und 2 Akkus Micro/AAA in den beiden hinteren Ladeschächten.
• Die linke LED zeigt sicheren Kontakt für die beiden hinteren Ladeschächte und die rechte
÷ LED für die beiden vorderen Ladeschächte.
• Die beiden LEDs schalten aber auch bei vollen Akkus nicht ab.
Beachten Sie ferner die beiliegenden Sicherheits- und Entsorgungshinweise!
Plug-in Charger
Battery charger: 230 V/50 Hz
Battery NiCd/ Rec.
type NiMH capacity
AAA/Micro 2/4 200–1200 mAh
AA/Mignon 2/4 500–2600 mAh
Calculating charging times (for fully discharged batteries):
Max. charging time(in h) = capacity of battery x charging factor
Example: 2 x AA 2000 mAh battery : 2000 x 0.0056 = 11.2 h max. charging time
• Rechargeable batteries must be removed after the calculated charging time!
• The charging time must be reduced accordingly for batteries which are not fully discharged!
• Excessive charging time (overcharging) damages the batteries!
• The Prima 2/4 plug-in charger is suitable for AA-sized (HR 6) and AAA-sized (HR03)
rechargeable NiCd/NiMH batteries.
• The AA and AAA-size batteries can only be charged in pairs (i.e. 2 or 4 batteries).
• To charge AAA batteries, insert them in the deeper and shorter part of the charging slot.
• Insert batteries the right way around, see symbols in the charging slot!
• Do not insert AA and AAA batteries in the same charging slot simultaneously!
• If only 2 batteries are charged, insert them in the two charging slots at the front or back.
• Each pair of batteries charged must be the same size, have the same capacity and be at the
same charge level.
• The batteries can also be charged in combination, e.g.: 2 AA batteries in the front charging
slots and 2 AAA batteries in the rear charging slots.
• The left LED indicates that proper contact has been established for the rear charging slots
and the right LED for the two front charging slots.
• The two LEDs remain on even if the batteries are fully charged.
The enclosed safety and disposal instructions must also be observed.
Chargeur Automatique
Chargeur d'accus: 230 V/50 Hz
Type NiCd/ Cap.
d'accumulateur NiMH recommandée
AAA/HR03 2/4 200–1200 mAh
AA/HR 6 2/4 500–2600 mAh
Calculer la durée de recharge (pour les batteries déchargées) :
Durée de recharge max. (en h) = capacité de la batterie x facteur de charge
Exemple: 2 x AA 2000 mAh : 2000 x 0,0056 = durée de recharge max. de 11,2 h
• Les batteries doivent être retirées de l'appareil à la fin du temps de recharge calculé!
• Prévoir un temps de recharge moins long pour les batteries partiellement déchargées!
• Une surcharge excessive peut détériorer les batteries !
• Le chargeur prise Prima 2/4 convient à des batteries NiCd/NiMH de taille AA
(Mignon–HR 6) et AAA (Micro–HR03).
• Les batteries Mignon/HR 6/AA ainsi que Micro/HR03/AAA ne peuvent être rechargées que
par paires de 2 ou 4 batteries.
• Pour charger des batteries AAA, placez-les dans la partie plus profonde et moins courte du compartiment.
• Respecter la polarité indiquée à l'intérieur du réceptacle!
• Ne pas placer des batteries AA et AAA dans un réceptacle !
• Lorsque vous ne rechargez que 2 piles, placez-les dans les deux réceptacles avant ou arrière.
• Ne chargez que des paires de batteries de même dimension et capacité et dans un état de
chargement identique.
• Une combinaison de batteries peut également être rechargée, p.ex. : 2 batteries de taille
Mignon/HR 6/AA dans les deux réceptacles de chargement avant et 2 batteries
Micro/HR03/AAA dans les deux réceptacles de chargement arrière.
• Le bon contact des deux réceptacles arrière est indiqué par la DEL de gauche, celui des
réceptacles avant par la DEL de droite.
• Les deux DEL ne s'éteignent pas lorsque les batteries sont complètement rechargées.
Veuillez observer également les mesures de sécurité et les indications d´élimination des
déchets ci-jointes!
manuals search engine
l
Cargador enchufable
Cargador de acumuladores: 230 V/50 Hz
Ladezeit Ladestrom Ladefaktor (in h/mAh) Tipo de pila NiCd/ Capacidad
2,3– 14 h 120 mA 0,0116 recargable NiMH
2,8–14,5 h 250 mA 0,0056 AAA/Micro 2/4 desde 200–1200 mAh
AA/Mignon 2/4 desde 500–2600 mAh
Cálculo de los tiempos de carga (con pilas recargables vacías):
Tiempo máx. de carga (en h) = Capacidad de la pila recargable x Factor de carga
Ejemplo: 2 x AA 2000 mAh : 2000 x 0,0056 = 11,2 h de tiempo máx. de carga
• Las pilas recargables se deben retirar una vez transcurrido el tiempo de carga calculado.
• El tiempo de carga de las pilas recargables que no estén completamente agotadas se debe
reducir correspondientemente.
• Una carga demasiado larga (sobrecarga) deteriora las pilas recargables.
• El cargador enchufable Prima 2/4 es adecuado para pilas recargables NiCd/NiMH de los
tamaños Mignon/HR 6/AA y Micro/HR03/AAA).
• Las pilas recargables Mignon/AA, así como las Micro/AAA, se pueden cargar sólo a pares
(2 ó 4 unidades).
• Para cargar pilas recargables AAA, colóquelas en el compartimento de carga más profundo y corto.
• Coloque las pilas recargables con la polaridad correcta, véase el rótulo en el compartimento de carga.
• No coloque simultáneamente pilas recargables AA y AAA en un compartimento de carga.
• Si se van a cargar sólo 2 pilas recargables, colóquelas o bien en los dos compartimentos de
carga delanteros, o bien, en los traseros.
• Cargue sólo pares de pilas recargables del mismo tamaño, capacidad y estado de carga.
• Las pilas recargables se pueden cargar también combinadas, p. ej.: 2 pilas recargables del
tamaño Mignon/AA en los compartimentos de carga delanteros y 2 pilas recargables
Mikro/AAA en los dos compartimentos de carga traseros.
• El LED izquierdo señaliza el contacto seguro para los dos compartimentos de carga traseros
y el LED derecho para los dos compartimentos de carga delanteros.
• Ninguno de los LEDs se apaga cuando las pilas recargables están completamente cargadas.
Observe además las instrucciones adjuntas de seguridad y de desecho.
L
Carregador de ficha
Unidade de alimentação: 230 V/50
Charging Charging Charging factor Tipo de pila NiCd/ Capacidade de
recarrgavel NiMH
time current in h/mAh:
2.3 – 14 h 120 mA 0.0116 AAA/Micro 2/4 desde 200–1200 mAh
2.8 –14.5 h 250 mA 0.0056 AA/Mignon 2/4 desde 500–2600 mAh
Calcular tempo de carregamento (em pilhas vazias):
Tempo de carregamento máx. (em h) = capacidade da pilha x factor de carregamento
Exemplo.: 2 x AA 2000 mAh : 2000 x 0,0056 = 11,2 h de tempo máx. de carregamento
• As pilhas têm de ser retiradas decorrido o tempo de carregamento calculado!
• Pilhas com um pouco de carga têm um menor tempo de carregamento!
• Carregamento a mais (sobre carregamento) danifica as pilhas!
• O carregador de ficha Prima 2/4 é adequado para pilhas NiCd/NiMH recarregáveis
Mignon/HR 6/AA e Micro/HR03/AAA!
• As pilhas Mignon/AA e as Micro/AAA podem ser carregadas apenas aos pares de 2 ou 4.
• Para carregar pilhas AAA coloque-as na parte mais funda e curta do compartimento de
carregamento.
• Coloque as pilhas com a polaridade correcta, veja a inscrição no compartimento de
carregamento!
• Não coloque as pilhas AA e AAA ao mesmo tempo num compartimento de carregamento!
• Se carregar apenas 2 pilhas, coloque-as nos dois compartimentos de carregamento na
frente ou atrás.
• Os pares de pilhas a carregar devem ter sempre o mesmo tamanho, capacidade e estado
de carrega mento.
• As pilhas podem também ser carregadas de forma combinada, como p.ex.: 2 pilhas do tamanho
Mignon/AA nos compartimentos da frente e 2 pilhas Micro/AAA nos dois compartimentos de trás.
• O LED esquerdo indica o contacto seguro para os dois compartimentos de trás e o LED direito para
os dois compartimentos da frente. Os dois LEDs não se apagam mesmo com as pilhas cheias.
Tenha também atenção às indicações de segurança e de eliminação fornecidas!
¬
Caricabatterie
Caricabatterie: 230 V/50 Hz
Temps de Courant de Facteur de charge
Tipo di NiCd/ Capacitá
charge charge en h/mAh batteria NiMH consogliata
2,3– 14 h 120 mA 0,0116 AAA/Micro 2/4 desde 200–1200 mAh
2,8–14,5 h 250 mA 0,0056 AA/Mignon 2/4 desde 500–2600 mAh
Calcolare il tempo di carica (a batterie scariche):
Tempo di carica max = capacità delle batterie x fattore di carica
Esempio: 2x AA 2000 mAh : 2000 x 0,0056 = 11,2 h tempo di carica max.
• Le batterie devono essere tolte dopo la scadenza del tempo di carica calcolato!
• Ricaricare le batterie già cariche solo per il tempo necessario!
• Un tempo di carica troppo lungo (sovraccarico) danneggia le batterie!
• Il caricabatterie a spina Prima 2/4 è adatto per batterie ricaricabili NiCd/NiMH di tipo
AA (stilo - HR 6) e AAA (ministilo - HR03)!
• Le batterie stilo AA e ministilo AAA possono essere ricaricate soltanto in coppia.
• Per ricaricare le batterie AAA, inserirle nella parte più profonda e più corta del vano di carica.
• Inserire le batterie con la corretta polarità, vedi indicazione sul vano di carica!
• Non inserire contemporaneamente batterie AA e AAA in un unico vano di carica!
• Se si caricano 2 batterie, inserirle nei due vani di carica sul lato anteriore o posteriore sul
retro dell'apparecchio.
• Ogni coppia deve essere costituita da batterie delle stesse dimensioni, capacità e stato di
carica.
• Le batterie possono essere ricaricate anche in modo combinato, ad es. 2 batterie stilo AA
nel vano anteriore e due batterie ministilo AAA nei due vani posteriori.
• Il LED sinistro indica che i due vani di carica posteriori fanno contatto, mentre il LED destro
si riferisce ai due vani di carica anteriori.
• I due LED non si disinseriscono nemmeno quando le batterie sono cariche.
Osservare anche le indicazioni di sicurezza e per lo smaltimento allegate.
fl
Stekkerlader
Batterij laadapparaat: 230 V/50 Hz
Tiempo de Corriente de Factor de carga Accutype NiCd/NiMH
recom. carga carga (en h/mAh) AAA/micro
2,3– 14 h 120 mA 0,0116 AA/mignon
2,8– 14,5 h 250 mA 0,0056
Oplaadtijd berekenen (bij lege batterijen):
Max. oplaadtijd (in h) = batterijcapaciteit x laadfactor
Bijv.: 2 x AA 2000 mAh batterij: 2000 x 0,0056 = 11,2 h max. laadtijd
• Na afloop van het opladen moeten de batterijen uit de oplader worden genomen!
• Batterijen met restlading dienen korter geladen te worden!
• Door te lang opladen (overladen) raakt de batterij beschadigd!
• De stekkerlader Prima 2/4 is geschikt voor oplaadbare NiCd/NiMH batterijen, type:
Mignon/HR 6/AA en Micro/HR03/AAA!
• De Mignon/AA en Micro/AAA batterijen kunnen alleen per paar (2 of 4 stuks) worden
opgeladen.
• AAA batterijen voor het opladen in het diepere en kortere gedeelte van de laad-
schacht plaatsen.
• Batterijen met de polen in de juiste richting in de laadschacht plaatsen!
• AA en AAA batterijen niet tegelijkertijd in een laadschacht plaatsen!
• Plaats de batterijen, als er slechts 2 worden opgeladen, in de beide voorste of in de
beide achterste oplaadvakken.
• Per paar alleen batterijen van hetzelfde formaat, vermogen en dezelfde laadtoestand
laden.
• De batterijen kunnen ook gecombineerd worden opgeladen, bijv.: 2 Mignon/AA batte-
rijen in de voorste vakken en 2 Micro/AAA batterijen in de beide achterste vakken.
• De linker LED geeft aan of de beide achterste laadvakken contact maken en de
rechter LED geeft dit aan voor de voorste laadvakken.
• De twee LED's blijven ook bij volle batterijen branden.
Neem de bijbehorende veiligheidsaanwijzingen en instructies over afvoeren in acht!
–
Netstikoplader
Akkumulator opladningsapparat: 230 V/50 Hz
Tempo de Corrente de Factor de carga
recom. carga carga (en h/mAh) Batteritype
2,3– 14 h 120 mA 0,0116 AAA/Micro
2,8– 14,5 h 250 mA 0,0056 AA/Mignon
Beregning af ladetid (ved tomme batterier):
Max. Ladetid (i timer) = batteriets kapacitet x ladefaktor
Fx: 2 x AA 2000 mAh batter : 2000 x 0,0056 = 11,2 timer max. ladetid
• Batterierne skal fjernes efter udløbet af den beregnede ladetid! Batterier med
restladning skal oplades tilsvarende kortere! For lang opladning (overopladning)
skader batterierne!
• Netstikoplader Prima 2/4 er egnet til NiCd/NiMH batterier i størrelsen
Mignon/HR 6/AA og Micro/HR03/AAA!
• Mignon/AA såvel som Mikro/AAA batterier kan kun oplades parvis 2 eller 4 stk. Ved
opladning af AAA batterier skal disse lægges i den dybere og kortere del af
ladeskakten.
• Batterierne skal placeres med korrekt polarisering, se påskriften i ladeskakten!
• AA og AAA batterier må ikke samtidigt lægges i en ladeskakt!
• Når kun 2 batterier oplades, skal disse lægges i begge ladeskakterne på forsiden eller
i begge ladeskakterne på bagsiden.
• Oplad kun batterier af samme størrelse, kapacitet og ladetilstand parvis. Batterierne
kan også oplades kombineret, fx: 2 batterier af størrelsen Mignon/AA i forreste lades-
kakter og 2 batterier af størrelsen Mikro/AAA i begge de bagerste ladeskakter.
• Den venstre lysdiode viser sikker kontakt for begge de bagerste ladeskakter og den
højre lysdiode for begge de forreste ladeskakter.
• Begge lysdioderne slukker imidlertid ikke ved fuldt opladede batterier.
Læg yderligere mærke til de vedlagte sikkerheds- og bortskaffelsesanvisninger!
.
Tempo di Corrente di Fattore di carica
carica carica (en h/mAh)
2,3– 14 h 120 mA 0,0116
2,8– 14,5 h 250 mA 0,0056
:
Vermogen Oplaadtijd Laadstroom Laadfactor in h mAh:
2/4 200–1200 mAh 2,3– 14 h 120 mA 0,0116
2/4 500–2600 mAh 2,8–14,5 h 250 mA 0,0056
÷
NiCd/ Anbef. Ladefaktor
NiMH kapacitet Ladetid Ladestrøm i h/mAh:
2/4 fra 200–1200 mAh 2,3– 14 h 120 mA 0,0116
2/4 fra 500–2600 mAh 2,8–14,5 h 250 mA 0,0056
