DEUTSCH

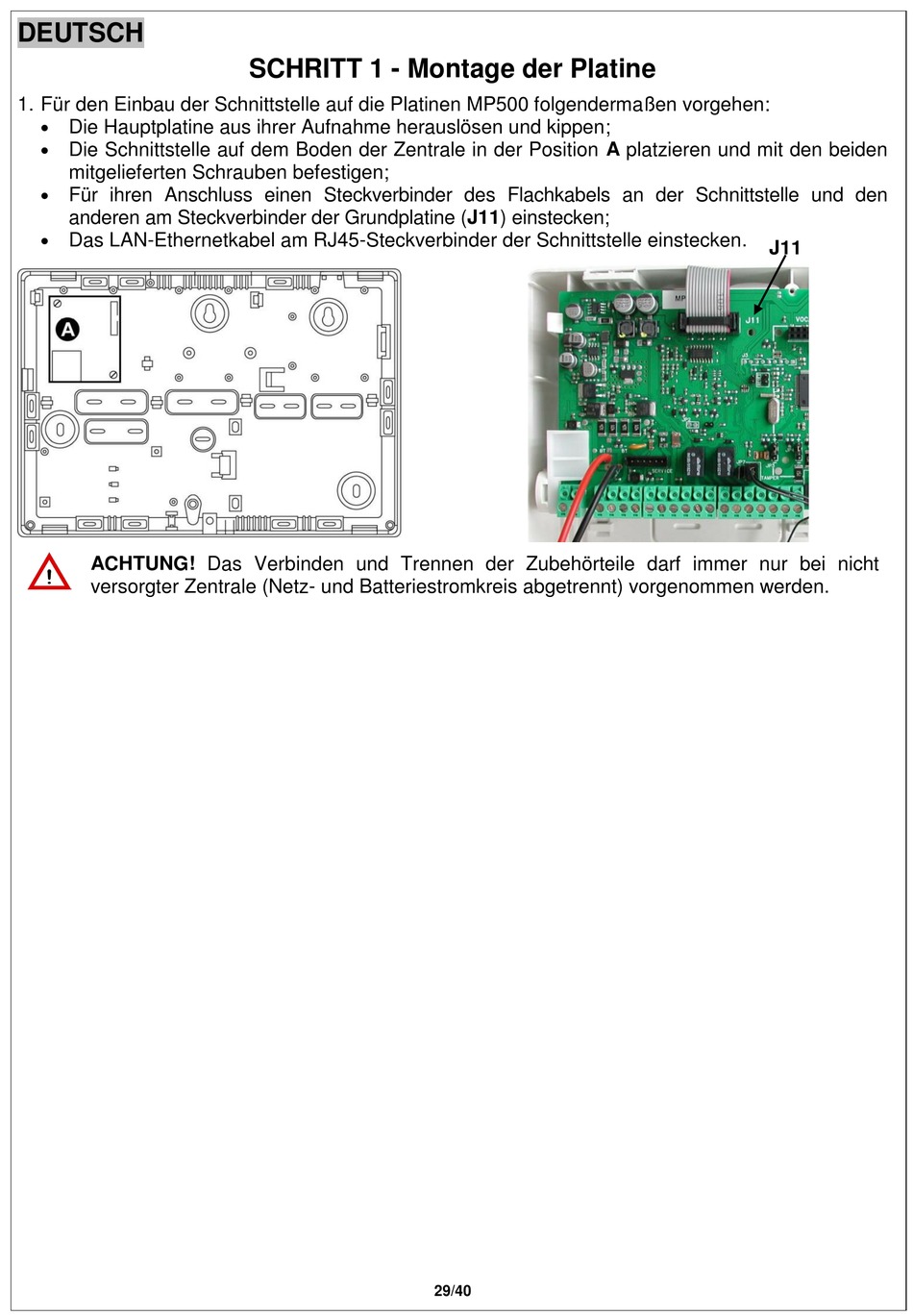

1. Für den Einbau der Schnittstelle auf die Platinen MP500 folgendermaßen vorgehen:

Die Hauptplatine aus ihrer Aufnahme herauslösen und kippen;

Die Schnittstelle auf dem Boden der Zentrale in der Position A platzieren und mit den beiden
mitgelieferten Schrauben befestigen;

Für ihren Anschluss einen Steckverbinder des Flachkabels an der Schnittstelle und den
anderen am Steckverbinder der Grundplatine (J11) einstecken;

Das LAN-Ethernetkabel am RJ45-Steckverbinder der Schnittstelle einstecken.
ACHTUNG! Das Verbinden und Trennen der Zubehörteile darf immer nur bei nicht
versorgter Zentrale (Netz- und Batteriestromkreis abgetrennt) vorgenommen werden.

SCHRITT 1 - Montage der Platine

29/40
J11
