Elkron IT500WEB Montage
Webserver-schnittstelle
Verwandte Anleitungen für Elkron IT500WEB
Inhaltszusammenfassung für Elkron IT500WEB

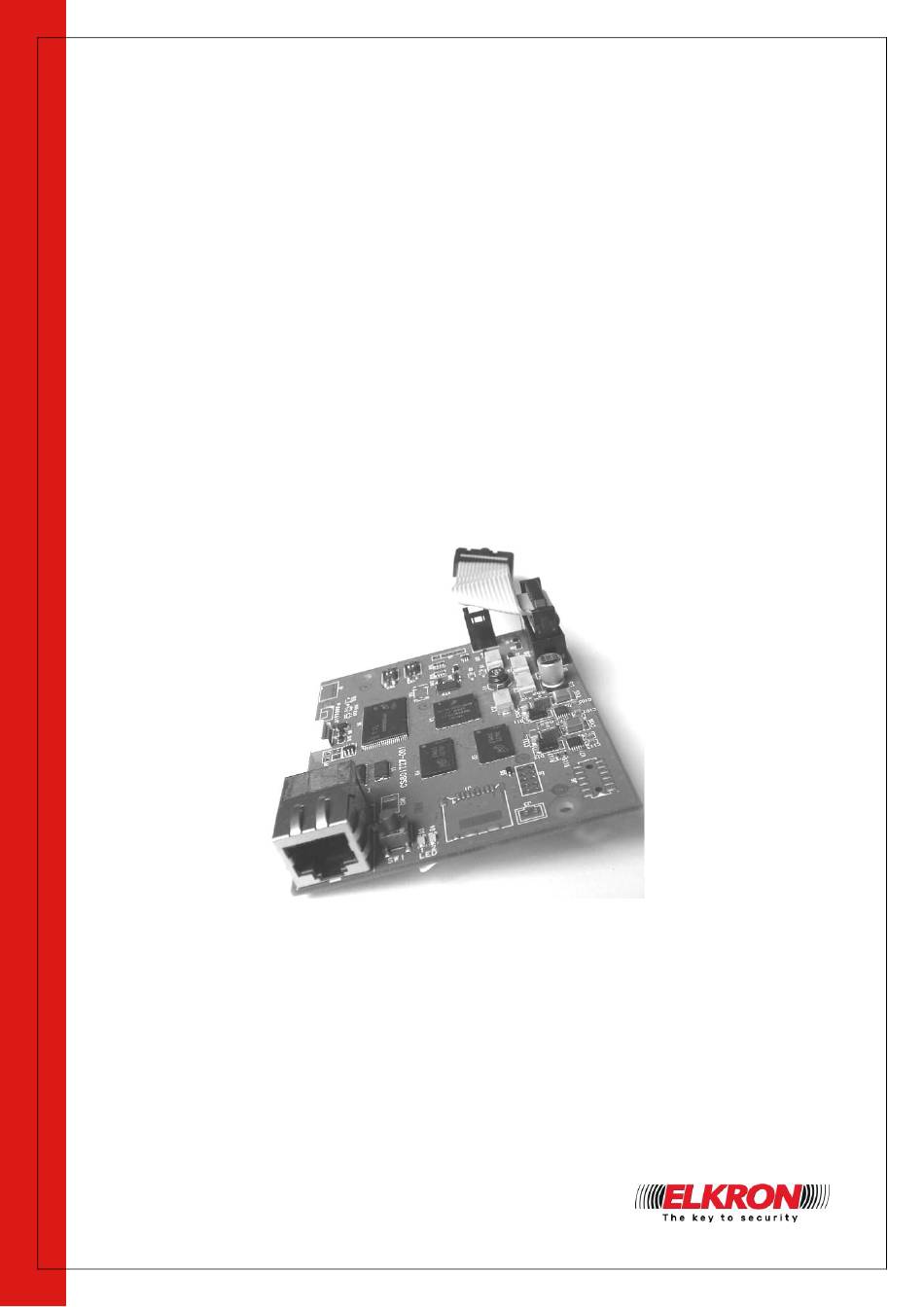

- Seite 1 GUIDA RAPIDA WEB SERVER DS80IT27-008C WEB SERVER QUICK START GUIDE LBT80874 GUIDE RAPIDE SERVEUR WEB WEBSERVER-KURZANLEITUNG INTERFACCIA WEB SERVER IT500WEB WEB SERVER INTERFACE IT500WEB INTERFACE SERVEUR WEB IT500WEB WEBSERVER-SCHNITTSTELLE IT500WEB 1/40...
-
Seite 29: Schritt 1 - Montage Der Platine
DEUTSCH SCHRITT 1 - Montage der Platine 1. Für den Einbau der Schnittstelle auf die Platinen MP500 folgendermaßen vorgehen: Die Hauptplatine aus ihrer Aufnahme herauslösen und kippen; Die Schnittstelle auf dem Boden der Zentrale in der Position A platzieren und mit den beiden mitgelieferten Schrauben befestigen;... -
Seite 30: Schritt 2 - Initialisierung Der Platine
5. Die Software Hi-Connect (PWD:123456) ausführen. 6. Sobald der Zugriff vorgenommen wurde, öffnet sich das Hauptfenster der Hi-Connect-Menüs. Die Taste „IT500WEB INITIALISIEREN“ anklicken. Hinweis: Bevor Sie fortfahren, müssen eine IP-Adresse und das dem Webserver zuzuweisende Gateway identifiziert werden. Diese Informationen lassen sich durch die Verbindung mit dem Router (z.B. -
Seite 31: Schritt 3 - Funktionsprüfung Und Erster Zugang Zum Webserver
SCHRITT 3 - Funktionsprüfung und erster Zugang zum Webserver Zugriff die Webserver-Platine unter Stichpunkt WARTUNG ANWENDUNGSMODUS den MODUS-2 oder MODUS-0 im dem technischen Menü einstellen; darüber hinaus unter dem Stichpunkt PROGRAMMIERUNG SEKTOREN SEKTOREN KONFIGURIEREN die Funktion AKTIVIERUNGSSPERRE für alle konfigurierten Sektoren entfernen. -
Seite 32: Schritt 4 - Konfiguration Der Kameras
10. Nach Herstellung der Verbindung leuchtet die grüne Kugel im Dialogfenster auf: Aus dem nun eingeblendeten Menü den Stichpunkt Kameras auswählen und in den im Hi-Connect- Fenster vorhandenen Feldern für die Anz. an Kameras , den TYP (Elkron/Sonstiges) und die ADRESSE (statische IP oder dynamisches DHCP) einen entsprechenden Haken setzen. -
Seite 33: Schritt 5 - Konfiguration "Anderer" Kameras
Ein Beispiel von Kameras, die verwendet werden können, sind die Kameras von URMET der Serie „BOOST“ (Modelle: 1093/139M2 – 1093/141M2 – 1093/142M2 – 1093/176M2 – 1093/177M2 – 1093/178M2). Die folgenden Angaben gelten auch für die Kameras Elkron TC19 (80TC1U00133) und TC20 (80TC1V00133). Werden diese Kameras verwendet, wie folgt vorgehen:... -
Seite 34: Schritt 6 - Registrierung Im Elkron-Portal
SCHRITT 6 - Registrierung im Elkron-Portal 1. Für die Fernbedienung des Webservers muss das Gerät im Portal “My Elkron Home” registriert werden. 2. Für die Registrierung des Webservers muss man sich als Installateur registrieren. Zur Vornahme der Registrierung auf das Portal unter der Adresse www.myelkronhome.com... -
Seite 35: Schritt 7 - Anwendung Und Steuerung
SCHRITT 7 - Anwendung und Steuerung Das Alarmsystem MP500/xx kann sowohl über das lokale LAN-Netzwerk als auch per Fernsteuerung über das WEB anhand eines PCs oder eines Mobiltelefons gesteuert werden. 1. Steuerung über PC mit lokaler Verbindung mittels LAN Einen kompatiblen Browser (Chrome, Firefox, IE, usw.) auf dem Computer öffnen und die der Webserver-Platine zugewiesene IP-Adresse in die Adressleiste eingeben (werkseitig eingestellt auf 192.168.1.100). -
Seite 36: Mobile Steuerung Mit Der App My Elkron Home
4. Mobile Steuerung mit der App My Elkron home Die Anwendung My Elkron Home aus dem Store des Smartphones oder vom Tablet herunterladen, wenn man eine Systemsteuerung mit Zugriff auf alle Anlagenfunktionen wünscht. Außerdem den Status der Detektoren, Ausgänge, Kameras und der verschiedenen an der Einbruchsicherungszentrale angeschlossenen Systeme überprüfen... - Seite 37 Hinweise - Webserver zurücksetzen Die Parameter der Webserver-Schnittstelle (IT500WEB) können durch Drücken der lokalen Taste zurückgesetzt werden. LED 1 Taste SW1 1. Zugangsdaten zurücksetzen Wenn Ihre Anmeldedaten Standarddaten zurücksetzen müssen (Standard:Username=admin / Password=WebServer1), wie folgt vorgehen: Die Zentrale in den Wartungszustand versetzen (TECHNIKER-Code -> Wartung).
- Seite 38 38/40...
- Seite 39 39/40...
- Seite 40 ELKRON è un marchio commerciale di URMET S.p.A. ELKRON is a trademark of URMET S.p.A. ELKRON est une marque commerciale d’URMET S.p.A ELKRON ist ein eingetragenes Warenzeichen von URMET S.p.A. Tel. +39 011.3986711 - Fax +39 011.3986703 Via Bologna, 188/C - 10154 Torino (TO) – Italy 40/40 www.elkron.com –...
