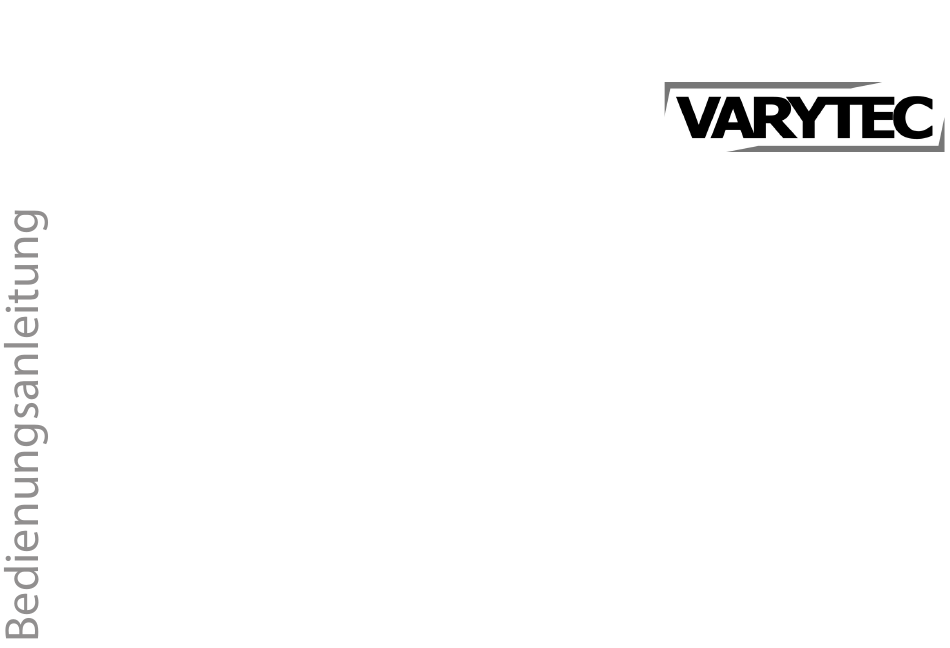

- Seite 1 VP-m20 Video BiLight Panel LED-scheinwerfer...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 26.06.2020, ID: 492099...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Symbole und Signalwörter......................6 Sicherheitshinweise..........................8 Leistungsmerkmale..........................14 Installation..............................15 Anschlüsse und Bedienelemente....................18 Technische Daten............................ 21 Reinigung..............................23 Umweltschutz............................24 VP-m20 Video BiLight Panel LED-scheinwerfer... -
Seite 4: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. VP-m20 Video BiLight Panel LED-scheinwerfer... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Symbole Und Signalwörter
Allgemeine Hinweise 1.2 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. - Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. VP-m20 Video BiLight Panel LED-scheinwerfer...
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 9 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. VP-m20 Video BiLight Panel LED-scheinwerfer...
- Seite 11 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
-
Seite 12: Stromversorgung
Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen. - Seite 13 Sicherheitshinweise HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. VP-m20 Video BiLight Panel LED-scheinwerfer...
-
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der LED-Scheinwerfer mit variabler Farbtemperatur eignet sich besonders für Beleuchtungs‐ aufgaben beim Videodreh, bei Reportagen unterwegs oder im Studio. Besondere Eigenschaften des Geräts: Hoher CRI für großflächige und gleichmäßige Ausleuchtung Steuerung direkt am Gerät USB-Anschluss zum Laden von Smartphones oder weiterer Geräte Leichte Bauweise für den Einsatz unterwegs Mobiler Betrieb über integrierten Akku Inklusive Flügeltore... -
Seite 15: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 16 Installation WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. Sichern Sie das Flügeltor nach der Montage durch ein Sicherungsseil am Schein‐ werfer.
- Seite 17 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. VP-m20 Video BiLight Panel LED-scheinwerfer...
-
Seite 18: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente VP-m20 Video BiLight Panel LED-scheinwerfer... - Seite 19 Anschlüsse und Bedienelemente 1 [ON] | [OFF] Hauptschalter. Schaltet das Gerät ein und aus. 2 [POWER] Anschlussbuchse für das 15-V-Steckernetzteil zur Spannungsversorgung 3 [USB] USB-Anschluss zum Laden von Smartphones oder weiterer Geräte mit 5 V Spannungsversorgung 4 Ladekontroll-LED Wenn die Ladekontroll-LED rot leuchtet, wird der interne Akku geladen. Wenn die LED grün leuchtet, ist der Akku vollständig geladen.
- Seite 20 Anschlüsse und Bedienelemente 8 Feststellschrauben für den Bügel 9 Flügeltor VP-m20 Video BiLight Panel LED-scheinwerfer...
-
Seite 21: Technische Daten
Technische Daten Technische Daten Lichtquelle 300 × SMD-LED, 0,5 W Eigenschaften der Lichtquelle Farbtemperatur 2850 … 5700 K, stufenlos wählbar Farbwiedergabeindex CRI >95 Optische Eigenschaften Abstrahlwinkel 120° Lichtleistung 1 m: 850 lm 2 m: 250 lm Eingangsanschlüsse Spannungsversorgung Anschlussbuchse für das 15-V-Steckernetzteil Leistungsaufnahme 45 W... - Seite 22 Technische Daten Kapazität 6000 mAh Ladezeit 4,5 h Betriebsdauer Schutzart IP20 Montageoptionen hängend, Stativ Abmessungen (B × H × T), 182 mm × 182 mm × 71 mm ohne Flügeltore Gewicht 1,5 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend VP-m20 Video BiLight Panel LED-scheinwerfer...
-
Seite 23: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 24: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 25 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 26 Notizen VP-m20 Video BiLight Panel LED-scheinwerfer...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
