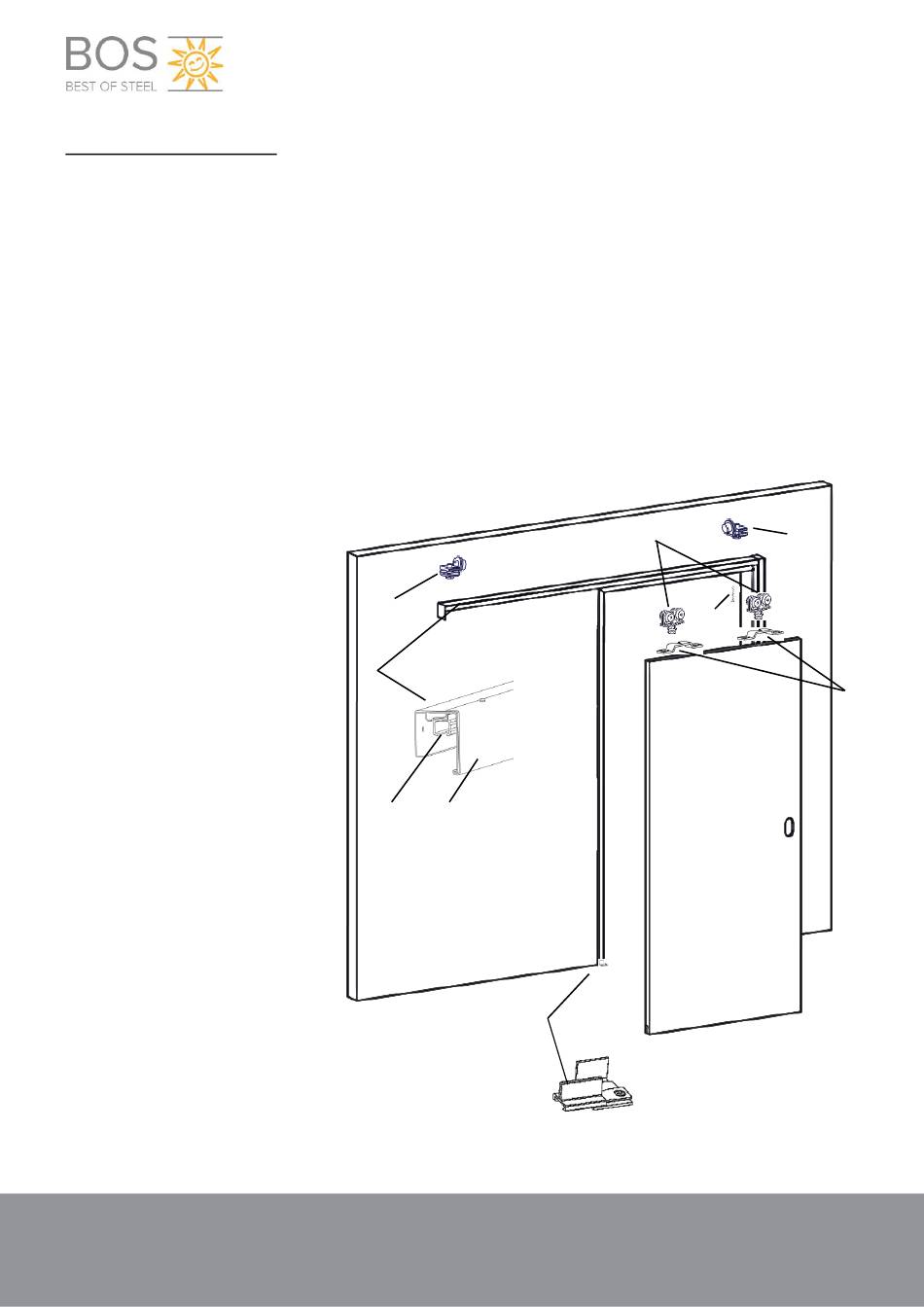

Montage des Schiebetürblattes:
1)
Rote Sicherungsschraube (i) lösen, um die Laufschiene (c) aus dem Laufkasten (a) zu ziehen.
Achtung: Unabhängig von der DIN-Richtung befindet sich die rote Sicherungsschraube (i) immer auf der
rechten Seite oben im Laufkasten (a) und die Laufschiene (c) schiebt sich immer zur linken Seite heraus.
2)
Beschlags- und Komfortzubehör wie z.B. Laufwagen (d) und Stopper (f, g) in die Laufschiene (c)
einbringen und den linken und rechten Schienenstopper (f, g) auf die gewünschte Position bringen (siehe
hierzu die BOS-Stoppersitze aus dem Beschlagspaket).
3)
Laufschiene (c) inkl. Laufwagen (d) in den Laufkasten (a) einschieben und die rote Sicherungsschraube
(i) oben rechts im Laufkasten festschrauben.
4)
Die Tragflansche (e) auf das Schiebetürblatt schrauben. Öffnungen der Langlöcher zeigen zur Wand
(siehe hierzu die Stoppersitze aus dem Beschlagspaket).
5)
Tragflansche (e) in die Aufhängeschrauben der Laufwagen (d) einhängen und durch Drehen der
Stellschrauben das Türblatt auf die richtige Höhe bringen. Über die Langlöcher der Tragflansche (e) kann
der Abstand von Türblatt zur Zarge eingestellt werden.
6)
Führungszapfen (h) auf die vorgesehene Bodenplatte schieben.
7)
Nach der Montage des Schiebetürblattes den Laufkastendeckel (b) anschrauben.
a)
Laufkasten
b)
Laufkastendeckel
c)
Laufschiene
d)
Laufwagen
e)
Tragflansche
f)
vorderer Schienenstopper
g)
hinterer Schienenstopper
h)
Führungszapfen
i)
Rote Sicherungsschraube
Diese Montageanleitung beinhaltet keine statischen Informationen.
