Achtung: Die Zarge wird im zusammengebauten Zustand geliefert!
Vor dem Einbau sind die Hinweise zu den Transportschienen zu beachten
(siehe Seite 4)!

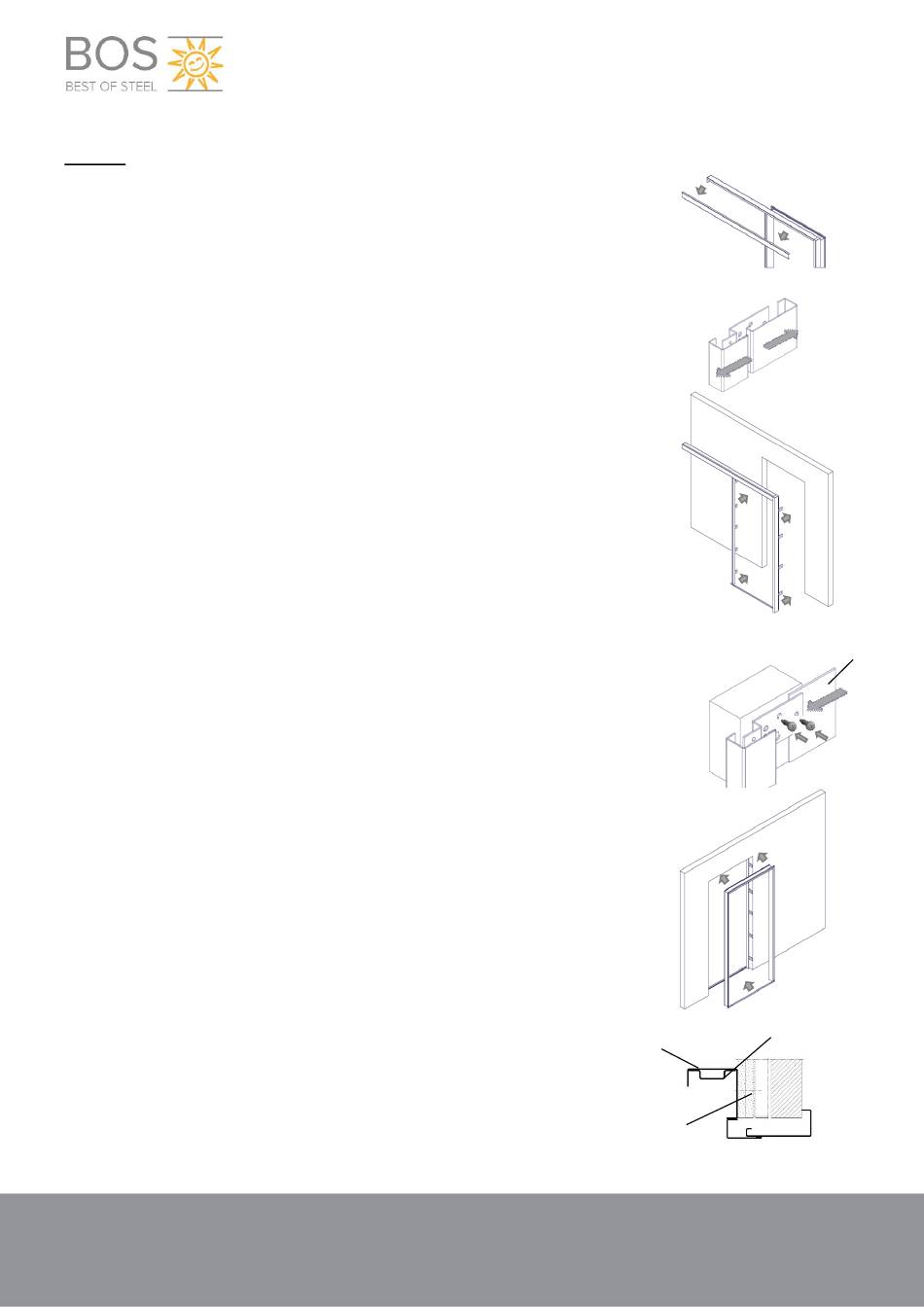

1.
Laufkastendeckel (b) abschrauben.
2.
Vorderschale (3) in die Wandöffnung einschieben und dem Meterriss
entsprechend ausrichten (Erläuterung Meterriss siehe Seite 4).
3.
Die verkröpften Flachstahlanker (7) der Vorderschale (3) mit der druckfesten
Unterfütterung (bauseits) an der Wand (2) fixieren und mit einer Wasserwaage
lot- und waagerecht ausrichten.
4a.
Ständerwerk:
Ausgerichtete Vorderschale (3) durch die vorgegebenen Bohrungen im
verkröpften Flachstahlanker (7) mit dem UA-Profil mittels Bohrschrauben
(bauseits) kraftschlüssig verbinden (2 Schrauben pro Anker, diagonal versetzt).
4b.
Mauerwerk:
Nach dem Einschieben und Ausrichten der Vorderschale (3) müssen erst die
Bohrlöcher angezeichnet werden (2 Schrauben je Anker, diagonal versetzt). Im
Anschluss daran die Vorderschale (3) herausnehmen, an den markierten
Stellen bohren und Dübel setzen.
Vorderschale (3) in die Wandöffnung einschieben und kraftschlüssig
verschrauben (2 Schrauben pro Anker, diagonal versetzt).
5.
Vorder- (3) und Hinterschale (4) zusammenfügen. Beim Aufschieben der
Hinterschale (4) darauf achten, dass diese zwischen den verkröpften
Flachstahlankern (7) und der Vorderschale (3) verläuft.
Der Putzwinkel (PH) der Hinterschale (4) muss am Mauerwerk oder an der
Ständerwerkswand anliegen.
Laufkasten (a) gegebenenfalls druckfest unterfüttern und durch die dafür
vorgesehenen Bohrungen kraftschlüssig mit dem Mauerwerk (2) bzw. einem
vertikalen UA-Profil verschrauben.
6.
Anschließend können die Transportschienen (6) entfernt werden.
Achtung: Nach der Montage des Schiebetürblattes (Seite 3) den
Laufkastendeckel (b) anschrauben.
Diese Montageanleitung beinhaltet keine statischen Informationen.
www.BestOfSteel.de
Techn. Änderungen und Irrtümer
vorbehalten
6. August 2020
D0012057
LineaOutside, 2-schalige Schiebetürzarge
Vertrieb
Tel.:
+49 (0) 2572 / 2030
Fax:
+49 (0) 2572 / 203109
E-Mail: info@BestOfSteel.de
Montageanleitung
für Mauer- und Ständerwerk
Laufkasten
Verschraubung
Architekten-Beratung:
Tel.: 0800 / 0203203
Fax: 02572 / 203209
E-Mail: architekten@BestOfSteel.de
Druckfeste
Unterfütterung
Trägerschiene
