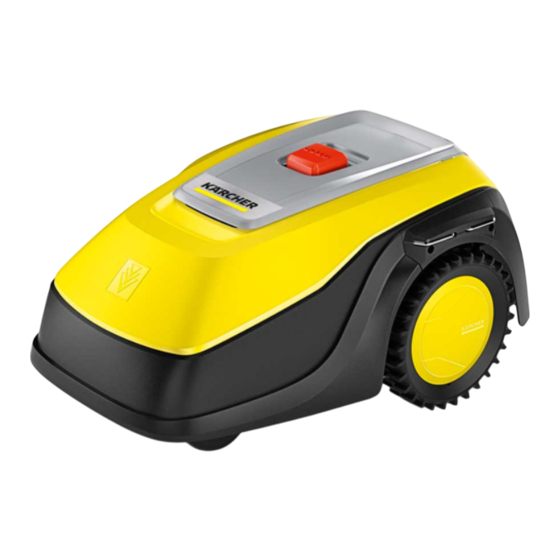

Kärcher RLM 4 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für RLM 4:
- Betriebsanleitung (488 Seiten) ,
- Betriebsanleitung (444 Seiten)
Verwandte Anleitungen für Kärcher RLM 4
Inhaltszusammenfassung für Kärcher RLM 4
- Seite 1 Der Spezialist für Roboter in deinem Zuhause Mit einem Klick zum Online-Shop myRobotcenter.at myRobotcenter.de myRobotcenter.ch myRobotcenter...
- Seite 2 BA Robolinho Master Deckblatt BETRIEBSANLEITUNG MÄHROBOTER RLM 4 457462_b 11 | 2018...
- Seite 3 1 – 2 m ≥ 20 cm < 60 cm ≥ 20 cm ≥ 5 cm ≥ 30 cm ≥ 20 cm 30 cm 30 cm 0 cm 457462_b...
- Seite 4 ≥ 20 cm ≥ 20 cm ≥ 20cm ≥ 20 cm 0 cm ≥ 20 cm ca. 10 cm – RLM 4...
- Seite 5 598 x 400 x 285 mm max. 500 m 45 % (24°) 200 mm 25 – 55 mm IPX1 6,4 kHz 10 m: < 70 dBµA/m Standard: 3400 min Eco-Mode: 3200 min 60 dB(A) 8,8 kg Li-Ion 18 V/2,5 Ah/45 Wh 100-240V AC / 50-60Hz / 1.5A OUT: 36V DC / 1.5A / 54W 457462_b...
-
Seite 6: Inhaltsverzeichnis
Korridore eingrenzen (01/h) .................. 20 4.5.5 Gefälle ausgrenzen .................... 20 4.5.6 Kabelreserven anlegen (07) .................. 20 4.5.7 Typische Fehler bei der Kabelverlegung (02) ............ 20 Ladestation an Stromversorgung anschließen (04) .............. 20 Verbindungen an der Ladestation prüfen (04)............... 20 RLM 4... -
Seite 8: Zu Dieser Betriebsanleitung
– den Tod oder eine schwere Verletzung zur Folge haben könnte. VORSICHT! Zeigt eine potenziell ge- fährliche Situation an, die – wenn sie nicht vermie- den wird – eine geringfügi- ge oder mäßige Verlet- zung zur Folge haben könnte. RLM 4... -
Seite 9: Produktbeschreibung
Mähroboter 2 PRODUKTBESCHREIBUNG Diese Dokumentation beschreibt einen vollauto- matischen, akkubetriebenen Mähroboter, der sich frei auf einer Rasenfläche bewegt. Die Schnitthö- he ist verstellbar. Lieferumfang Zum Lieferumfang gehören die hier aufgelisteten Positionen. Prüfen, ob alle Positionen enthalten sind: Bauteil Bedienfeld mit Display (innenliegend) STOP-Taste (Stoppt das Gerät sofort und die Schneidmesser innerhalb von 2 s) -
Seite 10: Symbole Am Gerät
(Start/Stop-Taste): Mähbetrieb ma- STOP nuell starten und unterbrechen bzw. Mähbetrieb nach Drücken von sofort wieder aufnehmen. (Funktionstasten): Die Funktion aufrufen, die gerade oberhalb der Taste im Display angezeigt wird. (On/Off-Taste): Gerät ein- und aus- schalten. (Menütaste): Hauptmenü aufrufen RLM 4... -
Seite 11: Display
Display Hauptmenü Einstellungen Informationen Zurück Bestätigen Anzeige Name des ausgewählten Menüs (hier: Hauptmenü) Menüpunkte im Menü: Es werden immer nur zwei Menüpunkte angezeigt (hier: Einstellungen und Informatio- nen). Mit können weitere Menüpunkte angezeigt werden. Funktionen für den ausgewählten Menü- punkt (hier: Einstellungen). Mit können die Funktionen aufgeru- fen werden. -
Seite 12: Menüstruktur
Seite 25 Informa- Messerservice siehe Kapitel 8 "Informationen anzeigen", Seite 25 tionen Hardware siehe Kapitel 8 "Informationen anzeigen", Seite 25 Software siehe Kapitel 8 "Informationen anzeigen", Seite 25 Programminfo siehe Kapitel 8 "Informationen anzeigen", Seite 25 Störungen siehe Kapitel 8 "Informationen anzeigen", Seite 25 RLM 4... -
Seite 13: Ladestation
■ Ladestation Der Ladevorgang funktioniert nur bei ein- wandfreiem Kontakt der Ladekontakte der Ladestation mit den Kontaktflächen des Ge- räts. ■ Bei Temperaturen über 45 °C verhindert die eingebaute Schutzschaltung ein Laden des Akkus. Dadurch wird eine Zerstörung des Ak- kus vermieden. ■... -
Seite 14: Funktionsbeschreibung
Ausschluss der ren. Gewährleistung sowie den Ver- ■ Setzen Sie Sicherheits- lust der Konformität (CE-Zei- und Schutzeinrichtun- chen) und die Ablehnung jeder gen nie außer Kraft. Verantwortung gegenüber Schä- den des Benutzers oder Dritter seitens des Herstellers zur Fol- RLM 4... -
Seite 15: Pin- Und Puk-Eingabe
3.3.1 PIN- und PUK-Eingabe Hebesensor Das Gerät kann nur durch die Wird das Gerät während des Be- Eingabe einer PIN (Personal triebs am Gehäuse angehoben, Identification Number) gestartet wird der Fahrantrieb ausgeschal- werden. Dadurch wird ein Ein- tet und die Schneidmesser wer- schalten durch unbefugte Perso- den gestoppt. -
Seite 16: Sicherheitshinweise
■ Das Sitzen auf dem Gerät und vorschriften zum Mindestalter das Hineingreifen in die des Benutzers. Schneidmesser ist verboten! ■ Gerät nicht unter Einfluss von ■ Halten Sie Körper und Klei- Alkohol, Drogen oder Medika- dung vom Schneidwerk fern. menten bedienen. RLM 4... -
Seite 17: Gerätesicherheit
3.4.4 Gerätesicherheit 3.4.5 Elektrische Sicherheit ■ Stellen Sie vor der Arbeit si- ■ Betreiben Sie das Gerät nie, cher, dass sich keine Gegen- wenn gleichzeitig ein Ra- stände (z. B. Äste, Glas-, Me- sensprenger auf der Mähflä- tall-, und Kleidungsstücke, che in Betrieb ist. Steine, Gartenmöbel, Garte- ■... -
Seite 18: Mähbereiche Vorbereiten
Gewässer (z. B. Teiche, Bäche, Swim- legt werden. Verlegung unter der Grasnarbe mingpools etc.) und deren Abgrenzung kann vom Fachhändler durchgeführt werden. zur Rasenfläche Beide Varianten können miteinander kombiniert ■ Sträucher und Hecken, die breiter wer- werden. den können RLM 4... -
Seite 19: Gefahr Der Beschädigung Des Begrenzungs- Kabels
4. Zu große Steigungen oder Gefälle ausgren- ACHTUNG! zen: siehe Kapitel 4.5.5 "Gefälle ausgren- zen", Seite 20. Gefahr der Beschädi- 5. Kabelreserven anlegen: siehe Kapitel 4.5.6 gung des Begrenzungs- "Kabelreserven anlegen (07)", Seite 20. kabels 6. Nach der vollständigen Verlegung Begren- zungskabel am Anschluss (03/b) der La- Wird das Begrenzungska- destation anschließen: siehe Kapitel 4.5.1 bel beschädigt oder... -
Seite 20: Korridore Eingrenzen (01/H)
Rasennagel (07/2) am Boden be- 1. Prüfen, ob beide LEDs an der Vorderseite festigen. der Ladesäule (09/1) leuchten. Wenn nicht: ■ Netzstecker ziehen. ■ Alle Steckverbindungen der Stromversor- gung und des Begrenzungskabels auf korrekten Sitz oder Beschädigungen prü- fen. RLM 4... -
Seite 21: Grundeinstellungen Vornehmen
Zustandsanzeigen der LEDs auswählen und jeweils mit übernehmen. Nach Eingabe der PIN wird der Zugang frei- LEDs Betriebszustände geschaltet. ■ Grün Leuchtet, wenn Begrenzungs- 5. Im Menü PIN ändern: kabel korrekt verlegt und ■ Unter Neue PIN eingeben eine Schleife intakt ist. selbstgewählte neue vierstellige PIN ein- ■... -
Seite 22: Automatische Kalibrierfahrt Durchführen
Fall muss die Ladestation besser ausge- richtet und der Kalibriervorgang wieder- 2. Mit Gerät einschalten. holt werden. 3. Mit Hauptmenü aufrufen. Nach der Kalibrierfahrt * Einstellungen oder Die voreingestellte aktuelle Mähdauer wird ange- zeigt. Für alle weiteren Einstellungen siehe Kapitel 7 "Einstellungen", Seite 23. RLM 4... -
Seite 23: Einstellungen
* Nebenfläche mähen * EcoMode oder oder 2. Eco-Mode aktivieren/deaktivieren: 6. Mit oder Mähzeit auswählen. ■ Aktivieren START 7. Mit Gerät manuell starten. STOP Eco-Mode aktivieren. Je nach Einstellung: Das Gerät mäht die einge- ■ Deakt. stellte Zeit und schaltet sich dann ab oder mäht, bis der Akku leer ist. -
Seite 24: Einstiegspunkte Einstellen
Begrenzungskabel entlang. Danach be- * Punkt X1 bei [020m] oder ginnt das Flächenmähen am Einstiegs- oder nacheinander eine Ziffer punkt 1 [1]. Um 18:00 Uhr bzw. sobald auswählen und jeweils mit übernehmen. der Akku entladen ist, fährt das Gerät zur Ladestation zurück. RLM 4... -
Seite 25: Randmähen Bei Manuellem Start
■ Ändern * Einstellungsschutz oder : Ausgewählte oder Einstellung ändern. 2. Einstellungsschutz aktivieren/deaktivieren: ■ Weiter oder : Geänderte ■ Aktivieren oder Einstellung bestätigen und weiter zur Einstellungsschutz aktivieren. nächsten Einstellung. ■ Deakt. oder Speichern oder : Alle geänder- Einstellungsschutz deaktivieren. ten Einstellungen des Menüpunkts speichern. -
Seite 26: Wartung Und Pflege
Installation auf Beschädigungen: rischen Bauteilen. ■ Gerät ■ Spritzen Sie Mähroboter ■ Ladestation ■ Begrenzungskabel und Ladestation nicht ■ Netzteil mit Wasser ab. 2. Defekte Teile durch Original-Ersatzteile von Kärcher ersetzen bzw. durch Kärcher Ser- vicestelle ersetzen lassen. RLM 4... -
Seite 27: Schneidmesser Wechseln
Freilauf der Rollen prüfen Ladekontakte der Ladestation prüfen Einmal in der Woche durchführen: 1. Netzstecker ziehen. 1. Die Bereiche um die Rollen gründlich von 2. Ladekontakte in Richtung Ladestation drü- Grasresten und Verschmutzungen befreien. cken und loslassen. Die Ladekontakte müs- Dabei einen Handfeger und einen Lappen sen wieder in die Ausgangsstellung zurückfe- benutzen. -
Seite 28: Transport
3. Gerät beidhändig am Gehäuse anheben: ■ ■ Ladesäule durch Kippen von der La- Schneidmesser dürfen nicht berührt wer- destation lösen. den. ■ Steckverbindung der Kabel von Ladesta- ■ Schneidmesser müssen immer vom Kör- tion und Ladesäule lösen. per wegzeigen. RLM 4... -
Seite 29: Begrenzungskabel Überwintern
■ Öffnung des Sockels (08/5) mit beiliegen- Hinweise zum Batteriegesetz (BattG) der Winterabdeckung (08/6) verschlie- ■ Altbatterien und -akkus gehören nicht ßen. in den Hausmüll, sondern sind einer 4. Ladesäule aufbewahren: getrennten Erfassung bzw. Entsorgung ■ an einem trockenen, abschließbaren und zuzuführen! frostgeschützten Platz ■... - Seite 30 Der integrierte Akku muss vor der Entsorgung des Geräts ausgebaut und gesondert umweltge- recht entsorgt werden. 1. Schrauben (1) herausdrehen. 2. Deckel des Akkufachs (2) abnehmen. 3. Akku (3) abstecken und herausnehmen. 4. Deckel wieder aufsetzen und Schrauben wie- der eindrehen. RLM 4...
-
Seite 31: Hilfe Bei Störungen
13 HILFE BEI STÖRUNGEN 13.1 Geräte- und Handhabungsfehler korrigieren VORSICHT! Verletzungsgefahr Scharfkantige und sich bewegende Geräteteile können zu Ver- letzungen führen. ■ Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe! Störung Ursache Beseitigung Gerät startet nicht. Akku ist leer. Gerät in der Ladestation laden. -
Seite 32: Fehlercodes Und -Beseitigung
CN007: No loop sig- Kein Schleifensignal LEDs an der Ladestation kontrollie- ren. ■ Begrenzungskabel ist ■ defekt. Stromversorgung der Ladestation kontrollieren. Netzteil aus- und ein- ■ Schleifensignal ist zu stecken. schwach. ■ Begrenzungskabel auf Beschädi- gungen kontrollieren. Defektes Ka- bel reparieren. RLM 4... - Seite 33 Fehlercode Ursache Beseitigung ■ ■ CN008: Loop signal Schleifensignal zu LEDs an der Ladestation kontrollie- weak schwach ren. ■ ■ Begrenzungskabel zu tief Stromversorgung der Ladestation eingegraben kontrollieren. Netzteil aus- und ein- stecken. ■ Begrenzungskabel auf die vorge- schriebene Höhe anheben, evtl. di- rekt auf dem Rasen befestigen.
- Seite 34 Gerät ausschalten und abkühlen over heating als 80 °C). lassen. ■ Im Wiederholungsfall: Gerät von Kärcher Servicestelle überprüfen lassen. CN119: R-Bumper de- Gerät ist auf ein Hindernis Hindernis entfernen. flected aufgefahren und kann sich nicht befreien. CN120: L-Bumper de- flected RLM 4...
- Seite 35 Fehlercode Ursache Beseitigung CN128: Recov Impos- Gerät ist auf ein Hindernis Hindernis entfernen. sible aufgefahren und kann sich nicht befreien. ■ Gerät ist außerhalb der ein- Gerät auf die freie, eingegrenzte gegrenzten Rasenfläche. Rasenfläche stellen. ■ Lage des Begrenzungskabels korri- gieren.
-
Seite 36: Eu-Konformitätserklärung
Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abge- stimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt Hersteller Dokumentationsbevollmächtigter RLM 4 Alfred Kärcher SE & Co. KG S. Reiser Alfred-Kärcher-Str. 28 – 40 71364 Winnenden (Germany) Angewandte harmonisierte Normen Tel.: +49 7195 14-0...
