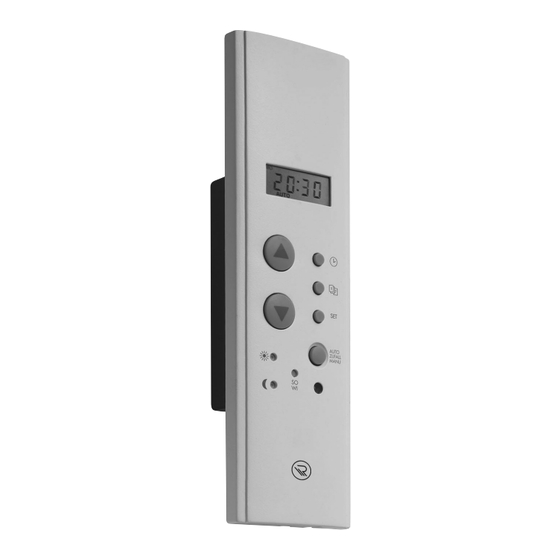

RADEMACHER 3100 05 12 Einbau- Und Gebrauchsanleitung
Modi gurtkastenuhr
Quelle: rademacher.de
Verwandte Anleitungen für RADEMACHER 3100 05 12
Inhaltszusammenfassung für RADEMACHER 3100 05 12

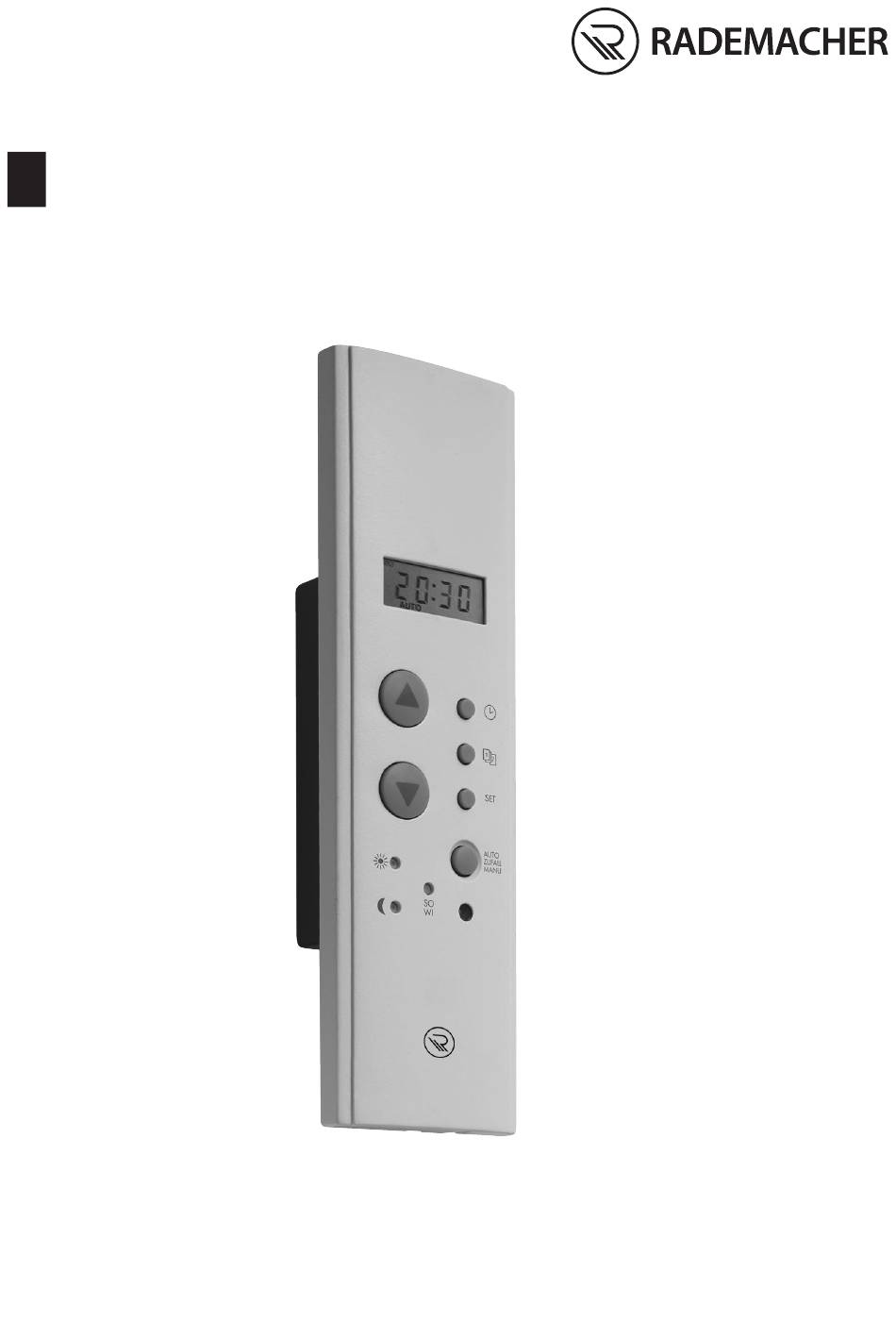

- Seite 1 Modi Gurtkastenuhr Einbau- und Gebrauchsanleitung Artikel Nr. 3100 05 12 VBD 628-1 (06.20)
-
Seite 2: Inhaltsverzeichnis
Inhalt Diese Anleitung......................3 Anwendung dieser Anleitung ..................3 Gefahrensymbole .......................3 Gefahrenstufen und Signalwörter ................3 Verwendete Darstellungen und Symbole ..............4 Sicherheitshinweise ....................5 Bestimmungsgemäße Verwendung................6 Nicht bestimmungsgemäße Verwendung ..............6 Gesamtansicht......................7 Funktionsbeschreibung ....................8 Elektrischer Anschluss....................12 Montage........................15 Modi in Betrieb nehmen....................17 Grundeinstellungen / Aktuelle Uhrzeit ...............18 Grundeinstellungen / Sommer-Winterzeit ..............19 Standardprogramm....................20 Wochenprogramm ....................21... -
Seite 3: Diese Anleitung
Diese Anleitung... beschreibt Ihnen den elektrischen Anschluss, die Montage und die Bedienung der Modi Gurtkastenuhr. Anwendung dieser Anleitung ◆ Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicher- heitshinweise, bevor Sie mit den Arbeiten beginnen. ◆ Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreichbar auf. ◆... -
Seite 4: Verwendete Darstellungen Und Symbole
Verwendete Darstellungen und Symbole Darstellung Beschreibung ▲ Taste drücken oder tippen ▲ Taste loslassen Handlungsabläufe Aufzählung ◆ weitere nützliche Informationen Lesen Sie die zugehörige Anleitung. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Strom- schlag. ◆ Der elektrische Anschluss und alle Arbeiten an elektrischen Anlagen müssen durch eine zugelassene Elektrofachkraft nach dem Anschlussplan in dieser An- leitung erfolgen, s. Seite 14. ◆ Führen Sie alle Montage- und Anschlussarbeiten nur im spannungslosen Zu- stand aus. -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Verwenden Sie die Modi Gurtkastenuhr nur zum Anschluss und zur Steuerung eines Rohrmotors für: ◆ Rollläden Einsatzbedingungen: ◆ Betreiben Sie die Modi Gurtkastenuhr nur in trockenen Räumen. ◆ Für den elektrischen Anschluss muss am Einbauort ein 230 V /50 Hz Stromanschluss,mit bauseitiger Freischaltvorrichtung (Sicherung), vorhanden sein. -
Seite 7: Gesamtansicht
Gesamtansicht Frontblende Langloch abnehmbar unter der Abdeckung LCD-Anzeige Uhr-Taste Wochen-Taste Bedientasten SET-Taste Betriebsarten- Sonnentaste wahltaste Dämmerungstaste Umschaltung Langloch Sommer-/Winterzeit unter der Abdeckung ▲ Steckanschluss für den Lichtsensor Anzeige der Wochentage MO DI MI DO FR SA SO 2 2 : i 7 Winterzeit Sommerzeit Sonnen- bzw. -
Seite 8: Funktionsbeschreibung
Funktionsbeschreibung Die Modi Gurtkastenuhr dient zum elektrischen Anschluss und zur Steuerung von Rohrmotoren und kann in vorhandene Gurtkästen montiert werden. Verschiedene Betriebsarten und Funktionen stehen zur Auswahl: ◆ Manueller Betrieb mit den Bedientasten am Gerät ● mit Hilfe eines externen Tasters ●... -
Seite 9: Automatikbetrieb
Funktionsbeschreibung Automatikbetrieb Standardprogramm 8 : 0 0 Einstellung einer Öffnungs- und ➜ Schließzeit für Ihren Rollladen. Die eingestellten Schaltzeiten gelten für AUTO ▲ alle Wochentage. Wochenprogramm ➜ 2 2 : 0 0 Individuelle Einstellung der Öffnungs- und Schließzeit Ihres Rollladens für jeden Tag. -
Seite 10: Sonnen- Und Dämmerungsautomatik
Funktionsbeschreibung Sonnen- und Dämmerungsautomatik Die Sonnen- und Dämmerungsautomatik ermöglicht Ihnen, zusammen mit dem Licht- sensor, die helligkeitsabhängige Steuerung Ihres Rollladens. Dazu wird der Lichtsensor an der Fensterscheibe befestigt und über einen Stecker mit der Modi Gurtkastenuhr verbunden. Sonnenautomatik Die Sonnenautomatik ermöglicht automatisches Ab- und Auffahren des Rollladens nach Überschreiten eines eingestellten Grenzwertes. - Seite 11 Funktionsbeschreibung Dämmerungsautomatik Die Dämmerungsautomatik ermöglicht automatisches Abfahren des Rollladens nach Überschreiten eines eingestellten Grenzwertes. Der Rollladen fährt bis zum unteren Endanschlag. Automatischer Tieflauf Bei Eintritt der Dämmerung senkt sich der Rollladen ca. 10 Sekunden nach Überschreiten des voreingestellten Grenzwertes und fährt bis zum unte- ren Endanschlag.
-
Seite 12: Elektrischer Anschluss
◆ Beachten Sie dazu unbedingt die Angaben in der Bedienungsanleitung des jeweiligen Rohrmotors. Parallelschaltung von Rohrmotoren: ◆ Sie können maximal zwei RADEMACHER-Rohr-motoren parallel an die Modi Gurtkastenuhr anschließen. ◆ Andere Rohrmotorfabrikate dürfen erst nach Rücksprache mit dem jeweiligen Hersteller parallelgeschaltet werden. -
Seite 13: Sicherheitshinweise Zum Elektrischen Anschluss
Elektrischer Anschluss Sicherheitshinweise zum elektrischen Anschluss GEFAHR! Es besteht Lebensgefahr durch Stromschlag bei direkter Berührung der An- schlussklemmen oder bei Kontakt der Anschlussleitungen mit einem metalli- schen Gurtkasten. ◆ Führen Sie alle Montage- und Anschlussarbeiten im spannungslosen Zustand durch. ◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wieder- einschalten. - Seite 14 Elektrischer Anschluss Anschlussplan Die Modi Gurtkastenuhr wird mit OBEN Hilfe des beiliegenden Anschluss- Nebenstelleneingänge z. B. Anschluss eines ext. Tasters steckers mit dem Netz und mit dem Rohrmotor verbunden. Den Stecker können Sie vor der endgültigen Montage gemäß dem Anschlussplan vorverdrahten. Netz 230 V/50 Hz Stecken Sie nach dem Anschluss...
-
Seite 15: Montage
Montage Hebeln Sie zuerst die Frontblende vorsichtig ab und schieben Sie die Modi Gurtkastenuhr anschließend in den Gurtkasten. WARNUNG! WARNUNG! Ein beschädigtes Anschlusskabel kann einen Kurzschluss verursachen. ◆ Achten Sie auf eine sichere Verlegung des Anschlusskabels. ◆ Das Anschlusskabel darf beim Anschrauben der Modi Gurtkastenuhr nicht ge- quetscht und nicht beschädigt werden. - Seite 16 Montage Befestigung und Anschluss des Lichtsensors Zur helligkeitsabhängigen Steuerung der Modi Gurtkastenuhr (Sonnen-/Dämmerungs- automatik), müssen Sie einen Lichtsensor verwenden. Befestigen Sie den Lichtsensor mit dem Saugnapf an der Fenster- scheibe. Er misst dort die aktuelle Helligkeit. Stecken Sie anschließend den Stecker des Lichtsensors an der Unterseite der Modi Gurtkastenuhr in den vorhandenen Steckanschluss.
-
Seite 17: Modi In Betrieb Nehmen
Modi in Betrieb nehmen Strom einschalten – – – Erscheint die nebenstehende Anzeige, muss die UHR-Taste gedrückt werden. AUTO ▲ ▼ Erscheint jedoch nach dem Einschalten in der Anzeige eine beliebige Uhrzeit, führen Sie bitte einen Sofware- Reset (s. Seite 32) durch. Fahren Sie danach bitte mit den Einstellungen ab Seite 18 fort. -
Seite 18: Grundeinstellungen / Aktuelle Uhrzeit
Grundeinstellungen / Aktuelle Uhrzeit Damit die Modi Gurtkastenuhr den Automatikbetrieb aufnehmen kann, müssen Sie einige Grundeinstellungen vornehmen. Stellen Sie zuerst die aktuelle Uhrzeit ein. Aktuelle Urzeit einstellen drücken und halten..., I 2 : 0 0 wenn Sie z. B.13:00 Uhr einstellen AUTO wollen, sonst Zeitrücklauf wählen. -
Seite 19: Grundeinstellungen / Sommer-Winterzeit
Grundeinstellungen / Sommer-Winterzeit Sie können Ihre Gurtkastenuhr je nach Jahreszeit zwischen Sommer- und Winter- zeit umschalten. ◆ Bei der Umschaltung von der Winter- auf die Sommerzeit wird die interne Uhr um 1 Stunde vorgestellt. ◆ Bei der Umschaltung von der Sommer- auf die Winterzeit wird die interne Uhr um 1 Stunde zurückgestellt. -
Seite 20: Standardprogramm
Standardprogramm Allgemeine Öffnungszeit einstellen (z. B. 7:15 Uhr) drücken und halten 7 : 0 0 ▲ (Zeitvorlauf) AUTO ▲ ▼ Tasten loslassen,... ▲ 7 : 15 sobald die gewünschte Öffnungszeit erreicht ist, ggf. mit langsamem AUTO ▲ ▼ Ziffernlauf korrigieren. Allgemeine Schließzeit einstellen (z. -
Seite 21: Wochenprogramm
Wochenprogramm Eingabemodus des Wochenprogramms Möchten Sie für jeden Tag der Woche separate Öffnungs- und Schließzeiten einstel- len, müssen Sie den Eingabemodus des Wochenprogramms aktivieren. Darüber hinaus können Sie zwei Schaltzeiten einstellen, die zusätzlich zu den Ta- geseinstellungen an allen Wochentagen gelten. Eingabemodus des Wochenprogramms aktivieren In der Anzeige erscheinen der + SET... -
Seite 22: Die Werkseinstellung Aufrufen
Wochenprogramm Öffnungszeit für Montag einstellen Die für Montag voreingestellte Öffnungs- und Schließzeit 2 0 : 0 0 wird abwechselnd angezeigt. ▼ AUTO ▲ Die Werkseinstellung aufrufen ▲ 7 : 0 0 AUTO ▲ ▼ drücken und halten ▲ 7 : 3 0 (Zeitvorlauf) AUTO ▲... -
Seite 23: Einstellungen Beenden
Wochenprogramm Einstellungen beenden Wollen Sie keine weiteren Einstellungen vornehmen, drücken Sie mehrfach die Wo- chentaste bis Sie alle Eingabepunkte des Wochenprogramms durchschritten haben. Zusätzliche, gemeinsame Wochenschaltzeiten einstellen Im Wochenprogramm können Sie, wenn gewünscht, zwei Schaltzeiten einstellen, die an allen Tagen zusätzlich zu den individuellen Tagesschaltzeiten gelten. Zum Beispiel: Abschattung zur Mittagszeit oder ein zusätzlicher Befehl zum Schließen des Rollladens in den Abendstunden. -
Seite 24: Wechsel Zwischen Wochen- Undstandardprogramm
Wochenprogramm Wechsel zwischen Wochen- undStandardprogramm 2 Sek. Nach jedem Drücken der Wochen- MO DI MI DO FR SA SO 2 2 : I 7 taste wechselt die Betriebsart. Das Standardprogramm ist aktiv. AUTO MANU ▲ ▼... -
Seite 25: Einstellen Der Sonnenautomatik
Einstellen der Sonnenautomatik Sonnenautomatik ein-/ausschalten drücken und innerhalb von 2 Sekunden ... ▲▼ AUTO MANU erneut drücken, bis ... die Anzeige von MANU auf AUTO oder von AUTO auf MANU um- AUTO MANU ▲▼ springt. Beachten Sie die Anzeige: MANU Sonnenautomatik ist ausgeschaltet AUTO Sonnenautomatik ist eingeschaltet... - Seite 26 Einstellen der Sonnenautomatik Aktuellen Helligkeitswert als Grenzwert übernehmen drücken Die Sonnenautomatik ist damit AUTO MANU eingeschaltet. ▲▼ Beispiel: Der aktuelle Helligkeitswert ist als Grenzwert gespeichert. Nehmen Sie die Einstellung des Grenzwertes bei der Helligkeit vor, bei der Ihr Rollladen abgesenkt werden soll.
-
Seite 27: Einstellen Der Dämmerungsautomatik
Einstellen der Dämmerungsautomatik Dämmerungsautomatik ein-/ausschalten drücken und innerhalb von 2 Sekunden ... 5: 5: ▲▼ AUTO MANU erneut drücken, bis ... die Anzeige von MANU auf AUTO oder von AUTO auf MANU um- 5: 5: springt. AUTO MANU ▲▼ Beachten Sie die Anzeige: MANU Dämmerungsautomatik ist ausgeschaltet AUTO... - Seite 28 Einstellen der Dämmerungsautomatik Aktuellen Dämmerungswert als Grenzwert übernehmen drücken Die Dämmerungsautomatik ist damit eingeschaltet. AUTO MANU ▲▼ Beispiel: Der aktuelle Dämmerungswert ist als Grenzwert gespeichert. Nehmen Sie die Einstellung des Grenzwertes bei der Dämmerung vor, bei der sich Ihr Rollladen schließen soll.
-
Seite 29: Die Modi Gurtkastenuhr Bedienen, Handbetrieb
Die Modi Gurtkastenuhr bedienen, Handbetrieb Manueller Betrieb mit den Bedientasten Sie können die Modi Gurtkastenuhr jederzeit mit den Bedientasten AUF (▲) bzw. AB (▼) bedienen. Die Bedienung von Hand ist in jeder Betriebsart möglich und hat Vorrang vor den Automatikfunktionen. Umschaltung zwischen Normal- und Tippbetrieb Sie können die Modi Gurtkastenuhr im Normalbetrieb (Werkseinstellung) oder im Tippbetrieb bedienen. -
Seite 30: Bedienung Im Tippbetriebtippen
Die Modi Gurtkastenuhr bedienen, Handbetrieb Rollladen heben im Normalbetrieb ▲ 7 : 0 0 Der Rollladen fährt bis zum oberen Endanwschlag. MANU ▲ ▼ Rollladen senken 2 0 : 0 0 Der Rollladen fährt bis zum unteren Endanschlag. MANU ▲ ▼... -
Seite 31: Manueller Betrieb Mit Externem Taster
Manueller Betrieb mit externem Taster Es besteht die Möglichkeit, die Modi Gurtkastenuhr mit einem externen Taster zu bedienen. Bei Bedarf können Sie auch mehrere Modi parallel an einen Handtaster anschließen und diese mit dem Handtaster fernbedienen. Anstelle eines Handtasters können Sie auch andere Steuerungen an- schließen. -
Seite 32: Alle Einstellungen Löschen / Software-Reset
Alle Einstellungen löschen / Software-Reset Möchten Sie Ihre Einstellungen löschen, müssen Sie einen Software-Reset durch- führen. Folgende Einstellungen werden gelöscht: ◆ Sommer- und Winterzeit ◆ Aktuelle Uhrzeit ◆ Aktueller Tag ◆ Individuelle Schaltzeiten im: Standardprogramm ● Wochenprogramm ● ◆ Alle eingestellten Grenzwerte der Sonnen- und Dämmerungsautomatik ◆... -
Seite 33: Was Tun, Wenn
Was tun, wenn ...? Störung Mögliche Ursache/Lösung ... die Anzeige blinkt? Netzausfall. Beheben Sie die Ursache für den Netzausfall und überprüfen Sie dann die Anzeige: ◆ Erscheint dann die aktuelle Uhrzeit, ist Ihre Gurtkastenuhr wieder aktiv. ◆ Erscheint die Resetanzeige (s. Seite 32), war der Netzausfall länger als 8 Stunden. -
Seite 34: Mögliche Ursache/Lösung
Was tun, wenn ...? Störung Mögliche Ursache/Lösung ... der Rollladen bei aktiver Son- Die Helligkeit ist hinter dem Rollladen (am nenautomatik zu weit schließt Sensor) noch höher als der voreingestellte (den Lichtsensor überfährt)? Grenzwert. Grenzwert für die Sonnenautomatik höher einstellen.. -
Seite 35: Technische Daten
Technische Daten Versorgungsspannung: 230 V / 50 Hz Schaltstrom: 5 (4) A µ (Typ 1B) Standby-Leistung: ≤ 0,35 W Nebenstelleneingänge: 2 /AUF (▲) und AB (▼) Schaltspannung der Nebenstelleneingänge: 230 V / 50 Hz Einbauart: Unterputz Einstellbereiche: Sonnenempfindlichkeit: 4000 - 40000 Lux Dämmerungsempfindlichkeit: 2 - 50 Lux Gangreserve Uhr:... -
Seite 36: Abmessungen
Abmessungen 33.6 AUTO ZUFALL MANU alle Angaben in mm... -
Seite 37: Vereinfachte Eu-Konformitätserklärung
Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass die Modi Gurtkas- tenuhr (Art.-Nr. 3100 05 12) den Richtlinien 2014/35/EU (Niederspannungsrichtlinie) und 2014/30/EU (EMV-Richtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet- adresse verfügbar: www.rademacher.de/ce Zubehör Lichtsensor Art.-Nr. -
Seite 38: Hier Können Sie Ihre Einstellungen Notieren
Hier können Sie Ihre Einstellungen notieren Standardprogramm: Allgemeine Öffnungszeit (AUF): ............... Uhr Allgemeine Schließzeit (AB): ............... Uhr Wochenprogramm: Öffnungszeit (▲) Schließzeit (▼) Montag: ....Uhr ....Uhr Dienstag: ....Uhr ....Uhr Mittwoch: ....Uhr ....Uhr Donnerstag: ....Uhr ....Uhr Freitag: ....Uhr ....Uhr Samstag: .... -
Seite 39: Garantiebedingungen
Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. Ihre gesetzlichen Gewährleistungsansprüche bleiben von dieser Garantie unberührt. Ausgenommen von der Garantie sind: ◆ Fehlerhafter Einbau oder Installation ◆... - Seite 40 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01807 933-171* * 30 Sekunden kostenlos, danach 14 ct/Minute Telefax +49 2872 933-253 aus dem dt. Festnetz bzw. max. 42 ct/Minute service@rademacher.de aus dem dt. Mobilfunknetz.
