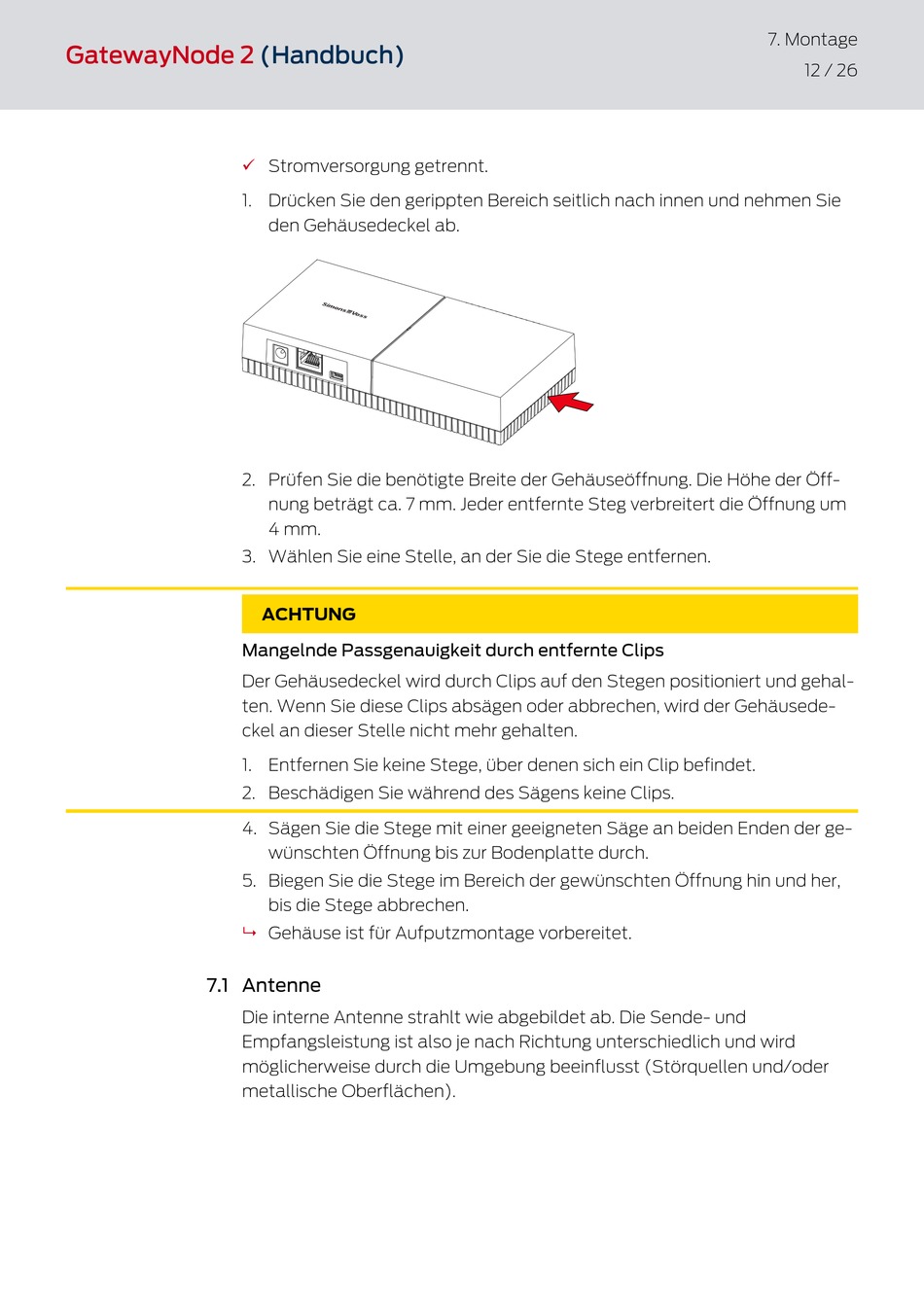

Antenne - Simons Voss Technologies GatewayNode 2 Handbuch

GatewayNode 2

7.1 Antenne

(Handbuch)
ü Stromversorgung getrennt.
1. Drücken Sie den gerippten Bereich seitlich nach innen und nehmen Sie
den Gehäusedeckel ab.
2. Prüfen Sie die benötigte Breite der Gehäuseöffnung. Die Höhe der Öff-
nung beträgt ca. 7 mm. Jeder entfernte Steg verbreitert die Öffnung um
4 mm.
3. Wählen Sie eine Stelle, an der Sie die Stege entfernen.
ACHTUNG
Mangelnde Passgenauigkeit durch entfernte Clips
Der Gehäusedeckel wird durch Clips auf den Stegen positioniert und gehal-
ten. Wenn Sie diese Clips absägen oder abbrechen, wird der Gehäusede-
ckel an dieser Stelle nicht mehr gehalten.
1. Entfernen Sie keine Stege, über denen sich ein Clip befindet.
2. Beschädigen Sie während des Sägens keine Clips.
4. Sägen Sie die Stege mit einer geeigneten Säge an beiden Enden der ge-
wünschten Öffnung bis zur Bodenplatte durch.
5. Biegen Sie die Stege im Bereich der gewünschten Öffnung hin und her,
bis die Stege abbrechen.
9 Gehäuse ist für Aufputzmontage vorbereitet.
Die interne Antenne strahlt wie abgebildet ab. Die Sende- und
Empfangsleistung ist also je nach Richtung unterschiedlich und wird
möglicherweise durch die Umgebung beeinflusst (Störquellen und/oder
metallische Oberflächen).
