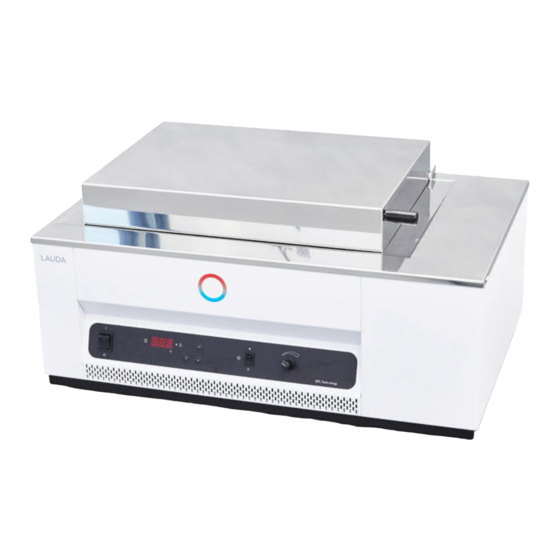

Betriebsanleitung Hydro Schüttelwasserbäder H 20 S, H 20 SW, H 20 SOW...
Seite 2
2 / 24 Hydro Schüttelwasserbäder 09/2020...
Seite 3
Bitte überprüfen Sie vor dem Aufbau des Geräts den Inhalt der Verpackung auf Vollständigkeit und Unversehrtheit. Wenn Sie einen Schaden feststellen oder Grund zur Beanstandung haben, wenden Sie sich bitte an Ihren Lieferanten oder direkt an uns. LAUDA-GFL Gesellschaft für Labortechnik mbH Schulze-Delitzsch-Str. 4+5 30938 Burgwedel - Deutschland...
Seite 4
4 / 24 Hydro Schüttelwasserbäder 09/2020...
Inhaltsverzeichnis Betriebsanleitung ................................... 1 Verwendung des Schüttelwasserbades ..........................7 Bestimmungsgemäße Verwendung ............................7 Nicht bestimmungsgemäße Verwendung ..........................7 Gewährleistung ..................................7 Vor der Inbetriebnahme ................................ 8 Transport, Aufstellung und Standort des Schüttelwasserbades .................... 8 Betriebsspannung .................................. 8 Füllen des Schüttelwasserbades mit Wasser ......................... 9 Niveauregler (Zusatzeinrichtung Art.-Nr.
Seite 6
6 / 24 Hydro Schüttelwasserbäder 09/2020...
Verwendung des Schüttelwasserbades Bestimmungsgemäße Verwendung In LAUDA Hydro Schüttelwasserbädern (Typen H 20 S, H 20 SW, H 20 SOW) wird Leitungswasser im Bereich von ca. 5 K über Raumtemperatur bis 99,9 °C zur Temperierung verschiedenster Medien in Laborgefäßen unterschiedlicher Form erwärmt.
Vor der Inbetriebnahme Die Informationen dieser Bedienungsanweisung sollten unbedingt gelesen und beachtet werden. Nur dann ist die einwandfreie Arbeitsweise des Schüttelwasserbades gewährleistet. Sicherheitshinweise werden durch die folgenden Warnsymbole gekennzeichnet Bedienungsanleitung lesen und beachten Warnung vor Warnung vor Warnung vor heißen Flüssig- heißen Oberflächen Handverletzungen keiten und...
Zeit zu Korrosion im Bad und ist zu vermeiden. Medien, wie z. B. Öl, Säure oder nicht durch LAUDA-GFL zugelassene Mittel zur Vermeidung der Keimbildung (Chlor oder Kupfersulfat) in der Badfüllung, können zu Beschädigungen des Badkörpers, der Durchführungsverschraubungen und der Heizung führen, auf die kein Garantieanspruch besteht.
Funktionsbeschreibung und Inbetriebnahme Hauptschalter einschalten. Die grüne Signallampe im Hauptschalter leuchtet. Achtung: Heiße Oberflächen bei Regeltemperaturen von über 60 °C, Verbrennungsgefahr. Sowie Verbrühungsgefahr durch freigesetzten Dampf beim Öffnen des Schüttelwasserbaddeckels. Das Tragen entsprechender Sicherheitshandschuhe wird angeraten. Achtung: Wegen erhöhter Verletzungsgefahr auf keinen Fall in das sich noch bewegende Gerät fassen. Auch unkontrolliertes Zuklappen des Schüttelwasserbaddeckels birgt hohe Verletzungsgefahr.
Schläuche müssen mit Schlauchschellen gesichert werden. Instandhaltung und Pflege Das LAUDA Hydro Schüttelwasserbad ist aus bestem Material hergestellt und so konstruiert, dass es auch robuste Be- handlung übersteht. Dennoch sollte das Gerät nur in vernünftigen Grenzen erhöhter Belastung ausgesetzt werden.
Instandhaltung, Instandsetzung oder Änderungen müssen gemäß den allgemeinen Regeln der Technik (§2, Absatz 2, DGUV Vorschrift 3) von einer Elektrofachkraft (§2, Absatz 3, DGUV Vorschrift 3) ausgeführt werden. Es dürfen nur Originalersatzteile verwendet werden. Verlangen Sie vom Ausführenden eine Bestätigung (Firma, Datum, Unterschrift) über Art und Umfang der ausgeführten Arbeiten.
Unterschrift) über Art und Umfang der ausgeführten Arbeiten. Entsorgung von Altgeräten LAUDA-GFL übernimmt im Rahmen der gesetzlichen Richtlinien die Verantwortung für die umweltgerechte Rücknahme und Entsorgung aller uns kostenfrei angelieferten Altgeräte aus unserer Fertigung ab dem Herstellungsjahr 1995 und führt sie der stofflichen Wiederverwertung zu. Vor der Zusendung ist rechtsverbindlich zu erklären, dass das Gerät frei von gesundheitsschädlichen Kontaminierungen sowie von gebrauchsverursachten Gefahrstoffen ist.
Technische Daten H 20 S und H 20 SW H 20 SOW Maße Außenmaße (BxTxH) 715 mm x 520 mm x 330 mm 635 mm x 505 mm x 400 mm Nutzraummaße (BxTxH) 450 mm x 300 mm x 160 mm 450 mm x 300 mm x 155 mm Nutzbare Badhöhe 190 mm (incl.
Anschluss an das Stromnetz Die Schüttelwasserbäder der werden mit vormontiertem, angegossenem Schutzkontaktstecker (CEE 7/7) geliefert. Die Verbindung zum Schutzleiteranschluss ist sicherzustellen. Farbkennung Netzkabel Stromnetz PE (Schutzleiter) ge/gr – gelb/grün bl – blau sw – schwarz Alle Schüttelwasserbäder in der Ausführung 230 V (s. Typenschildangabe) können an alle Stromnetze mit 220 V oder = 0,135 W.
14.2 Beispiele für den Netzanschluss Bauteile Schutzkontakt Steckdose bauseits Schutzkontakt Stecker am Gerät montiert Netzsicherung bauseits Netzsicherung bauseits H 20 S, H 20 SW, H 20 SOW mit Stromnetz 230 V / N / PE / 50/60 Hz, über 3-poliges Schuko-Stecksystem verbunden. H 20 S, H 20 SW, H 20 SOW mit Stromnetz 400 V / 3 / N / PE / 50/60 Hz über 3-poliges Schuko-Stecksystem verbunden.
Ersatzteilliste Pos. Nr. Bestell-Nr. Artikel 0015498 Zapfenschraube 0017404 Faltenbalg 0015455 Faltenbalgaufnahme 0012031 Gegenmutter 0015456 Lageraufnahme 0026252 Kunststoffkugellager 0015458 Rändelschraube 0016216 Kühlschlange (nur H 20 SW und H 20 SOW) 0017308 O-Ring 0012266 Heizelement 1500 W 230 V 0012270 Heizelement 1500 W 115 V 0030044 Temperaturfühler 0014112...
Seite 19
Geben Sie bitte bei Ersatzteilbestellungen immer auch Typ und Seriennummer des Schüttelwasserbades an. 09/2020 Hydro Schüttelwasserbäder 19 / 24...
Zusatzeinrichtungen Tablar aus “Edelstahl Rostfrei“ mit Lochraster zur Befestigung von Klammern für Erlenmeyerkolben von 25 ml bis 500 ml Inhalt. Das Tablar kann an zwei Haltegriffen, die aus der Wasseroberfläche her- ausragen, mühelos eingesetzt und herausgenommen werden. Bestell-Nr. A000023 Einsatzgestell für Falcon-Tubes 15 ml, aus „Edelstahl Rostfrei“, Lochteil um 90°...
Seite 21
Verstellbarer Niveauregler zur Konstanthaltung der Wasserhöhe und zur Kühlung des Schüttelwasserbades (siehe auch Kapitel 7 Wasser- niveauregler) Bestell-Nr. A000024 Klammern für Erlenmeyerkolben aus “Edelstahl Rostfrei“, zum Aufschrauben auf das Tablar A000023, komplett mit Befestigungsmaterial. * =Höchstmengen an Klammern pro Tablar. Bestell-Nr.
Seite 22
22 / 24 Hydro Schüttelwasserbäder 09/2020...
Seite 23
09/2020 Hydro Schüttelwasserbäder 23 / 24...
Seite 24
LAUDA-GFL Gesellschaft für Labortechnik mbH Schulze-Delitzsch-Straße 4+5 ◦ 30938 Burgwedel ◦ Deutschland Tel.: +49 (0) 5139 9958-0 ◦ Fax +49 (0) 5139 9958-21 E-Mail: info@lauda-gfl.de ◦ Internet: www.GFL.de...
