System Sensor R5A-RF Installations- Und Wartungsanweisungen

99 mm
94 mm
251 g
+
(66 g)

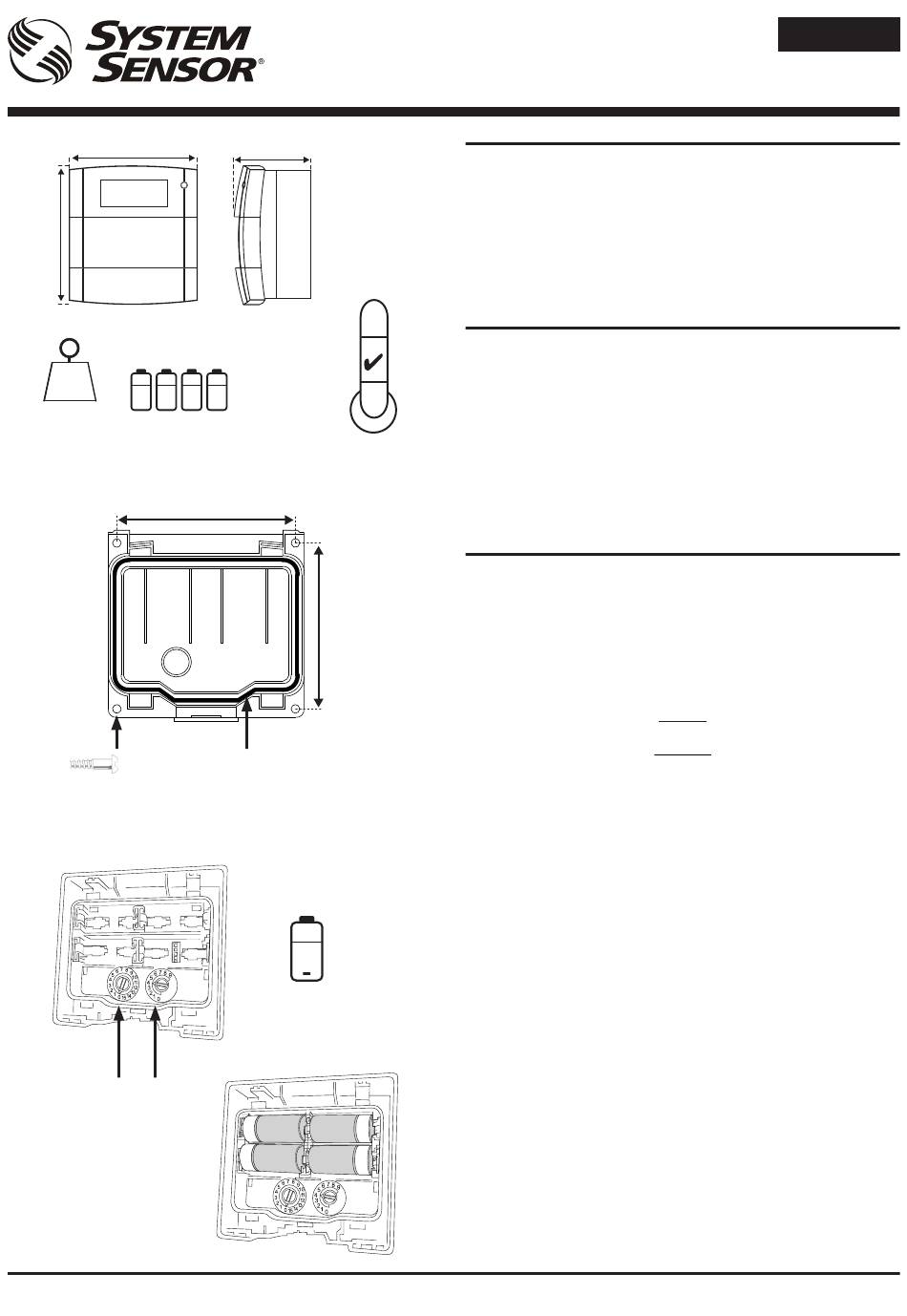

Abbildung 1: Installation der Rückwand
≤ M4
Abbildung 2: Installation der Batterien und
Lage der Adressdrehschalter
2a
+
1 2
+
3
ADRESSDREHSCHALTER
D200-305-00
INSTALLATIONS- UND WARTUNGSANWEISUNG
71 mm
=
317 g
83 mm
77 mm
O-RING
POLARITÄT BEACHTEN
+
+
+
4
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
R5A-RF
FUNK HANDFEUERMELDER
BESCHREIBUNG
Der Funk-Handfeuermelder R5A-RF ist ein batteriebetriebenes HF-
Gerät für den Einsatz mit dem M200G-RF Funkgateway an einer
adressierbaren Brandmeldeanlage (mit Verwendung eines kompatiblen
Kommunikationsprotokolls).
Es handelt sich um einen wasserfesten Handfeuermelder, der mit einem
drahtlosen Sender/Empfänger kombiniert wird.
Dieses Gerät entspricht den Normen EN54-11 und EN54-25. Es erfüllt die
Anforderungen der 2014/53/EU hinsichtlich der Konformität mit der RED
Richtlinie.
TECHNISCHE DATEN
70°C
Betriebsspannung:
Ruhestrom:
Max. Strom rote LED: 2mA
-30°C
Resynchronisierungsdauer: 35s (Höchstdauer bis zu normaler HF-
Batterien:
Lebensdauer der Batterien: 4 Jahre bei 25
Funkfrequenz:
HF-Ausgangsleistung: 14dBm (max)
Reichweite:
Relative Feuchtigkeit: 10% bis 93% (nicht kondensierend)
IP-Klasse:
INSTALLATION
Dieses Gerät und alle verbundenen Anlagen müssen im Einklang mit allen
sachbezogenen Normen und Vorschriften installiert werden.
Abbildung 1 zeigt die Installation der Rückwand.
Der Abstand zwischen Funksystemgeräten muss mindestens 1m
betragen.
Ringleitungsadresse am Handfeuermelder einstellen - siehe hierzu unterer
Abschnitt.
Abbildung 2 zeigt die Batterieinstallation und die Lage der Adressschalter.
Die Batterien erst zum Zeitpunkt der Inbetriebnahme einsetzen
Bei längerem Einsatz bei Temperaturen von unter -20°C kann sich die
Lebensdauer der Batterien beträchtlich verringern (bis zu 30% und mehr)
Die Vorsichtsmaßnahmen des Herstellers hinsichtlich des Gebrauchs
und die Anforderungen an der Entsorgung sind zu beachten
Mischen Sie keine Batterien verschiedener Hersteller
Die Rückwand in ihre Position an der Wand durch die dafür vorgesehenen
Befestigungslöcher montieren. Sicherstellen, dass die O-Ring-Dichtung
korrekt in der Rille der Rückseite des Gerätes sitzt. Den Handfeuermelder
direkt auf die Rückwand einsetzen und das Gerät vorsichtig andrücken, bis
die Ansatzclips eingerastet sind.
Die mitgelieferten Schrauben in die 5 Bohrlöcher einsetzen (2 oben
und 3 auf der Unterseite des Handfeuermelders) und festdrehen, um
sicherzustellen, dass die Einheit mit der Rückwand fest verbunden ist
(siehe Abbildung 3 oben).
Warnung bei Entfernen des Gerätes - Bei Entfernen des Handfeuermelders
von der Rückwand geht über das Gateway eine Störungsmeldung an die
Brandmeldeanlage.
Entfernen des Handfeuermelders von der Rückwand
Die 5 Schrauben (2 oben und 3 an der Unterseite) vom Handfeuermelder
2b
entfernen (siehe Abbildung 3). Mit beiden Händen die beiden Seiten des
Handfeuermelders festhalten. Den unteren Teil des Handfeuermelders
von der Wand wegziehen, dann den oberen Teil des Handfeuermelders
ziehen und drehen, um sie vollständig aus dem Meldersockel zu nehmen.
Anmerkung: Wenn die Rückwand an einem Handfeuermelder befestigt
wurde (aber nicht an einer Wand), so kann es hilfreich sein, den unteren
Teil des Handfeuermelders wie in Abbildung 4 gezeigt zu lösen.
Der O-Ring sollte ersetzt werden, wenn die wasserfeste Abdeckung
erneut angebracht oder ersetzt wird. Der Gebrauch von Schmiermitteln,
Reinigungslösungen oder Produkten auf Erdölbasis sollte vermieden
werden.
max. 3,3 V DC
120 µA bei 3V (typisch in normalem Betriebsmodus)
Kommunikation nach Einschalten vom Gerät)
4 X Duracell Ultra123 oder Panasonic Industrial 123
C
o
865-870 MHz;
500m (typisch im Freien)
IP67
Wichtig
Warnung
D E U T S C H
I56-3894-004
