1. Montieren Sie die Halterung an den aktuellen Rollstuhl. Stellen Sie fest, ob die Luftblase in
der Wasserwaage zentriert ist, dies zeigt den richtigen Winkel an und ist eine Voraussetzung
dafür, dass die Begleitsteuerung zufriedenstellend funktionieren kann.

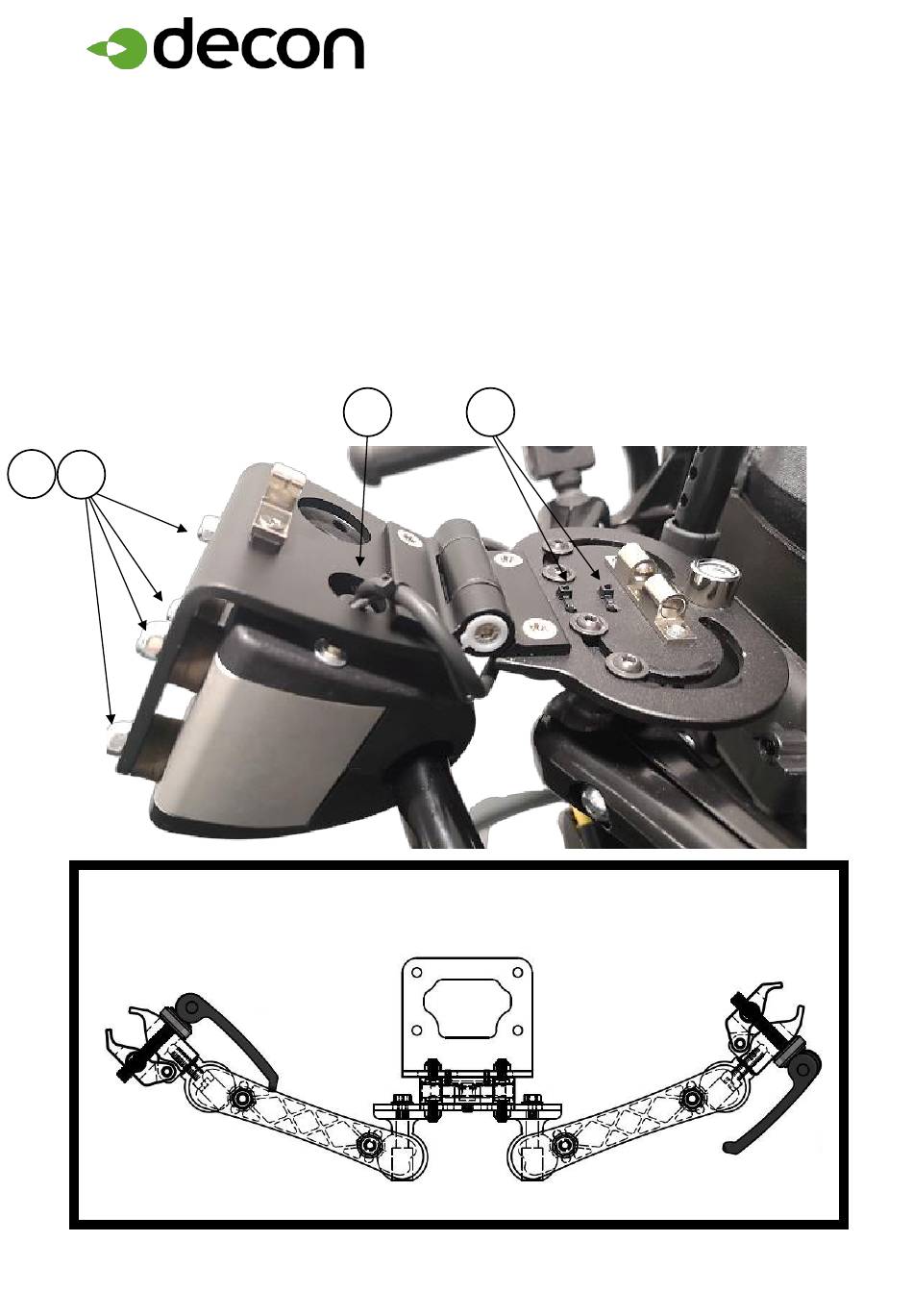

2. Montieren Sie die Begleitsteuerung an der Halterung.
a. Entfernen sie zunächst die vier M6-Muttern und Unterlegscheiben.
b. Schieben Sie das Steuerkabel durch das Loch in der Platte nach unten.
c. Positionieren Sie die Begleitsteuerung, montieren Sie jetzt die vier Muttern und
d. Befestigen Sie das Steuerkabel mit Kabelbindern wie unten gezeigt. Überprüfen Sie
a
c
Optional ist IN0121 zu bestellen. Die Schrauben werden, in dieser Ausführung, durch
Exzenterhebel ersetz. Dies ermöglicht eine werkzeuglose Montage und Demontage, die bei
klappbaren Rollstühlen vorteilhaft sein kann. IN0121 ist separat zu bestellen.
2020-06-25
Unterlegscheiben und ziehen Sie diese fest.
die passende Länge und dass das Kabel nicht geklemmt wird, wenn der Griff nach
oben/unten gefällt wird.
b
d
5(8)
