Die Halterung IN0120 für die Montage der Simplex-Begleitsteuerung ist entwickelt, um eine
maximale Flexibilität leisten zu können. Dies ermöglicht, dass die Halterung auf verschieden Weise
positioniert werden kann, um eine optimale Platzierung zu erreichen. Testen Sie gerne verschieden
Optionen, um die für Sie optimale und bequemste Lösung zu finden. Die maximale Breite zwischen
den zu montierenden Rohrklemmen beträgt 510mm.
Die Halterung ist mit einem Scharnier versehen, damit die Begleitsteuerung bei Nichtgebrauch nach
unten gefällt werden kann. Somit kann auch die Länge des Stuhls auf engstem Raum, z.B. in einem
Aufzug, reduziert werden.
Hinweis! Weder die Begleitsteuerung noch die Halterung ist dafür gebaut, das gesamte
Stuhlgewicht während der manuellen Fahrt widerstehen zu können. Deshalb ist die
Begleitsteuerung nach unten zu fällen, um die eigenen Griffe des Rollstuhls in Situationen zu
verwenden, in denen der Stuhl angehoben wird oder in anspruchsvollen Umgebungen gefahren
werden soll.

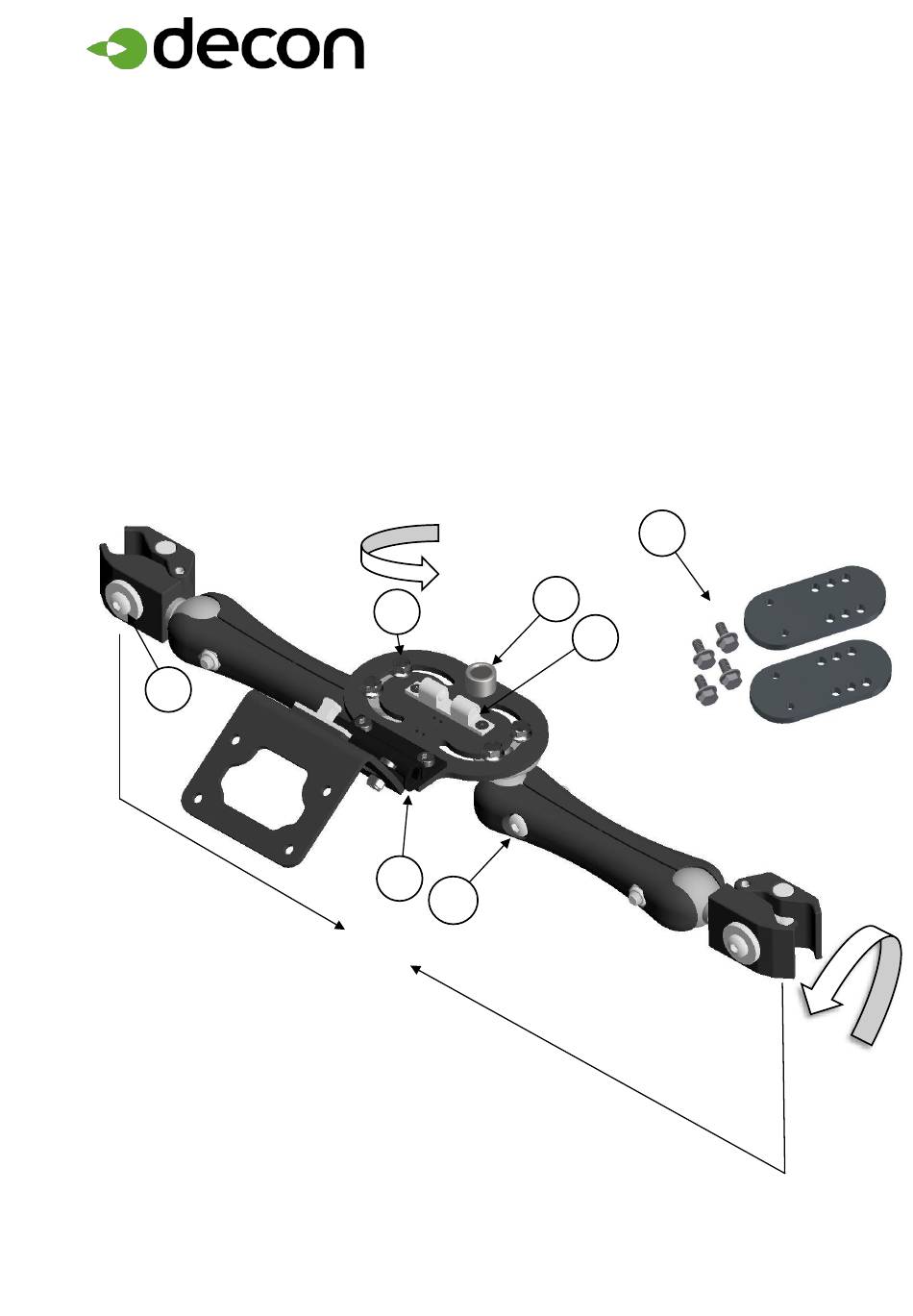

1. Machen Sie sich zunächst mit der Halterung vertraut, indem Sie die verschiedene Komponente
wie unten gezeigt durchgehen.
1
1. Schraube zur Fixierung der Klemme
2. Wasserwaage
3. Schnappverschluss
4. Schraube zur Einstellung von Position, Breite und Länge der Kugel
5. Friktionsscharnier
6. Schraube zur Verriegelung
7. Erweiterungsplatte und Schraube. Bei Bedarf für breitere Rollstühle verwenden.
2020-06-25
Monteringsanvisning IN0120 Simplex
4
5
Bis zu 510mm*
2
3
6
7
1(8)
Werbung
Inhaltszusammenfassung für decon IN0120 Simplex
- Seite 1 Monteringsanvisning IN0120 Simplex Die Halterung IN0120 für die Montage der Simplex-Begleitsteuerung ist entwickelt, um eine maximale Flexibilität leisten zu können. Dies ermöglicht, dass die Halterung auf verschieden Weise positioniert werden kann, um eine optimale Platzierung zu erreichen. Testen Sie gerne verschieden Optionen, um die für Sie optimale und bequemste Lösung zu finden.
- Seite 2 Für breitere Rollstühle kann man mit Vorteil die Erweiterungsplatten montieren. Die Erweiterungsplatten ermöglichen eine Montage auf Stühlen bis zu 610mm* zwischen den Befestigungspunkten. * Individuelle Abweichungen können aufkommen, abhängig davon, wie die Halterung montiert ist. Beachten Sie, dass die Kugel, die an die Arme anschließt verbindet kann oben oder unten auf der Platte montiert werden.
- Seite 3 2020-06-25 3(8)
- Seite 4 Mit Erweiterungsplatte Mit Erweiterungsplatte 2020-06-25 4(8)
- Seite 5 1. Montieren Sie die Halterung an den aktuellen Rollstuhl. Stellen Sie fest, ob die Luftblase in der Wasserwaage zentriert ist, dies zeigt den richtigen Winkel an und ist eine Voraussetzung dafür, dass die Begleitsteuerung zufriedenstellend funktionieren kann. 2. Montieren Sie die Begleitsteuerung an der Halterung. a.
- Seite 6 3. Stellen Sie sicher, dass die Begleitsteuerung einwandfrei nach unten und oben gefällt werden kann und dass Sie die Kopfstütze oder andere Teile des Rollstuhls in beiden Positionen nicht beeinträchtigt. Aufrechte Position Gefällte Position 2020-06-25 6(8)
- Seite 7 1. Anpassungen. Die Simplex Begleitsteuerung ist sofort einsatzbereit. Die unten genannten Einstellungen sollten nur durchgeführt werden, wenn es einen besonderen Bedarf gibt oder wenn die Begleitsteuerung an einen neuen Rollstuhl montiert werden soll. Es ist möglich, die Friktion im Scharnier und die Verriegelungskraft des Schnappverschlusses einzustellen.
- Seite 8 Verwenden Sie die folgenden Anzugsmomente, sofern nicht anders angegeben. Metrische Grobgewinde, Stahl. Gewinde Anzugsmoment 1,2 Nm 3 Nm 6 Nm 10 Nm 25 Nm 50 Nm 85 Nm Nabenhülsen Gewinde Anzugsmoment M16x1 30 Nm M18x1 40 Nm 2020-06-25 8(8)
