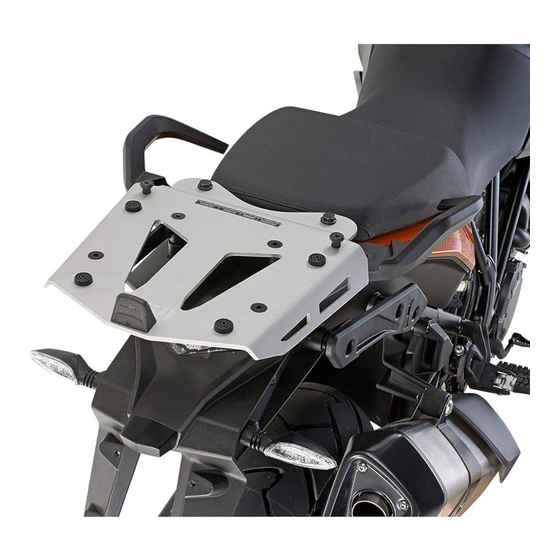

Givi SR7703 Bauanleitung

PORTAPACCO SPECIFICO - SPECIFIC HOLDER - PORTE-PAQUET SPÉCIFIQUE - SPEZIFISCHER TRÄGER - PORTA-EQUIPAJE ESPECÍFICO - TRANSPORTADOR ESPECÍFICO
KTM
1190 ADVENTURE - 1190 ADVENTURE R (2013-2014) / 1050 ADVENTURE (2015)
N° Descrizione
Supporto - Support - Support
1
Halterung - Soporte - Apoio
Piastra - Plate
2
Platine - Platte
Parrilla - Grelha
Copripiastra - Cover Plate
3
Couvre Platine - Abdeckplatte
Cubre Parrilla - Placa De Cobre
Vite - Screw
4
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
5
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
6
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
7
Vis - Schraube
Tornillo - Parafuso
Distanziale - Spacer
8
Entretoise - Distanzstueck
Distanciador - Espaçador
Distanziale - Spacer
9
Entretoise - Distanzstueck
Distanciador - Espaçador
Piastrina - Little Plate
10
Petite Plaque - Plaettchen
Plaqueta - Plaqueta
Rondella - Washer
11
Rondelle - Scheibe
Arandela - Arruela
Dado - Bolt - Ecrou
12
Mutter - Tuerca - Porca
©Copyright 26/03/2015 AR-Rev00
SR7703 - KR7703
Caratteristiche
Sp. 3mm
-
-
TEF M8x70
TCEI M6x25
TSCEI M8x65
-
Ø18x25 Foro 10,5mm
Ø18x30 Foro 9,5mm
-
Ø6
Auto Bloccante Flangiato M6
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
Codice Quantità
GL2384
1
Z4400 1
Z4401 1
870TEF 2
625TCE 4
865TSP 2
VP3X16TG 4
V667 2
V793 2
GN522 4
6RON 4
6DADIAFLN 4
1/3
