ipf electronic OY98A843 Bedienungsanleitung

Zeilensensor

Werbung

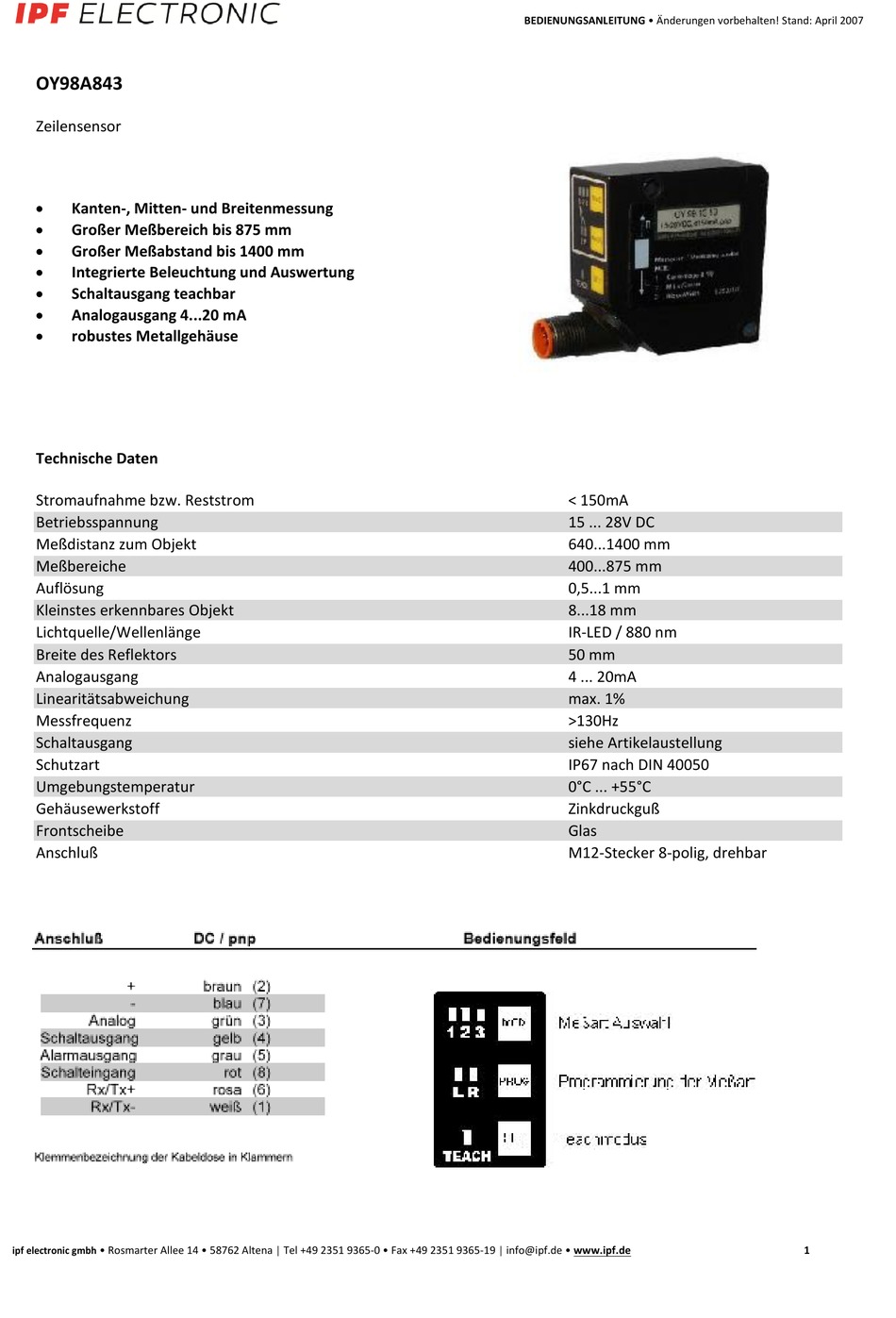

OY98A843
Zeilensensor
Kanten-, Mitten- und Breitenmessung
Großer Meßbereich bis 875 mm
Großer Meßabstand bis 1400 mm
Integrierte Beleuchtung und Auswertung
Schaltausgang teachbar
Analogausgang 4...20 mA
robustes Metallgehäuse
Technische Daten
Stromaufnahme bzw. Reststrom
Betriebsspannung
Meßdistanz zum Objekt
Meßbereiche
Auflösung
Kleinstes erkennbares Objekt
Lichtquelle/Wellenlänge
Breite des Reflektors
Analogausgang
Linearitätsabweichung
Messfrequenz
Schaltausgang
Schutzart
Umgebungstemperatur
Gehäusewerkstoff
Frontscheibe
Anschluß
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: April 2007
< 150mA
15 ... 28V DC
640...1400 mm
400...875 mm
0,5...1 mm
8...18 mm
IR-LED / 880 nm
50 mm
4 ... 20mA
max. 1%
>130Hz
siehe Artikelaustellung
IP67 nach DIN 40050
0°C ... +55°C
Zinkdruckguß
Glas
M12-Stecker 8-polig, drehbar
info@ipf.de • www.ipf.de
1
