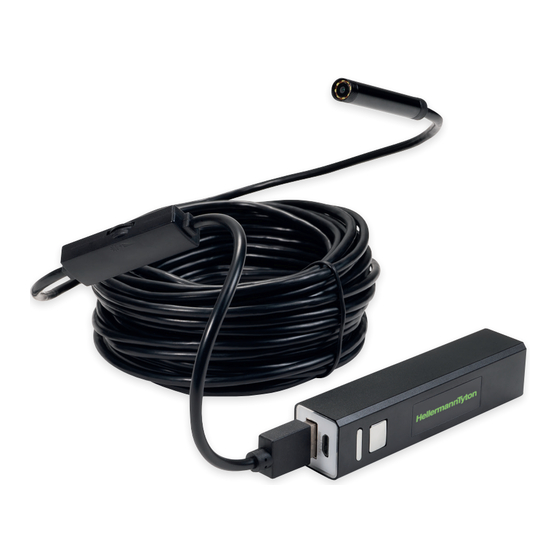

Inhaltszusammenfassung für HellermannTyton Cable Scout Cam

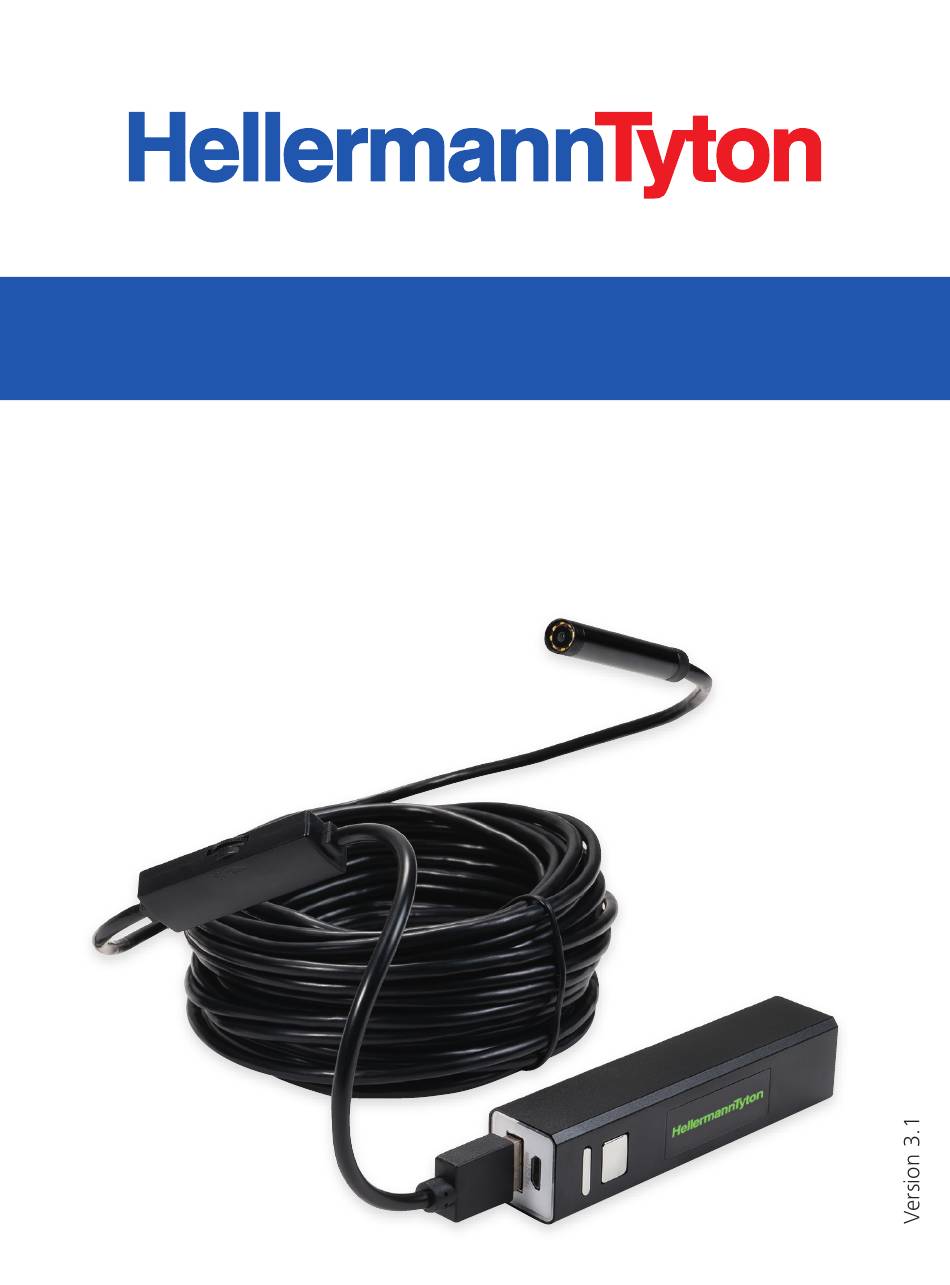

- Seite 1 Bedienungsanleitung Cable Scout Cam HD WLAN Inspektionskamera...
- Seite 2 • Nehmen Sie die Kamera nicht in Betrieb wenn die Linse beschlagen ist. Lassen Sie die Feuchtigkeit erst vollständig verdunsten bevor Sie diese in Betrieb nehmen. • Schalten Sie die Kamera bei Nichtgebrauch aus. Rennbahnweg 65 1120 Wien, Österreich E-Mail: office@HellermannTyton.at www.HellermannTyton.at...
- Seite 3 • Entsorgen Sie das Gerät mit dem Akku fachgerecht. Setzen Sie es keinen hohen Temperaturen oder Feuer aus, da sonst der Akku explodieren kann. Cable Scout Cam ist in erster Linie für die Sichtprüfung in Leitungskanälen, abgehängten Decken, Trockenbauwänden, Inspektions- oder Luftschächten vorgesehen. HellermannTyton empfiehlt dieses Produkt nicht für den Einsatz in Anwendungs-...
- Seite 4 3. Lieferumfang USB- Ladekabel WLAN Basisgerät HD Kameraeinheit Kamera- Zubehör 4. Bestandteile Eingang Ladekabel Ladeanzeige Ein-/Ausschalter USB-Eingang der Kamera Spritzwassergeschützte LED-Linse Halbstarres Kabel LED-Lichtschalter...
- Seite 5 5. Inbetriebnahme Grundlegende Funktionsweise 1. Stecken Sie zuerst das Kabel der Kamera in das WLAN Basisgerät an die Buchse” USB-Eingang der Kamera” an oder an einen PC/Notebook/MacBook. Schalten Sie die Kamera mit dem Ein/Aus Schalter am Basisgerät während 3 Sekunden ein, die Kontrolllampe auf dem Basisgerät leuchtet.
- Seite 6 Magnet Haken Spiegel 6. Anwendungen Cable Scout Cam ist in erster Linie für die Sichtprüfung in Leitungskanälen, abgehängten Decken, Trockenbauwänden, Inspektions- oder Luftschächten vorgesehen. HellermannTyton empfiehlt dieses Produkt nicht für den Einsatz in Anwendungs- szenarien, bei denen das Produkt in Flüssigkeiten getaucht wird.
- Seite 7 7. Download der App Für Android Version 4.2 oder höher: Suchen Sie Inskam im Google Play Store oder laden Sie herunter von: www.inskam.com/download/inskam1.apk Für iOS Version 9.0 oder höher: Suchen Sie Inskam im Apple App Store und installieren die App. Mobile Datenverbindung muss ausgeschaltet werden.
- Seite 8 Hinweis: Falls Ihr Gerät „inskam***-xxx” nicht findet, dann überprüfen Sie bitte den Akkustand und starten Sie die Kamera neu. Nach erfolgreichem Verbindungsaufbau klicken Sie auf das Inskam-Symbol, um die App zu starten und die Live- Videoübertragung anzusehen. Hinweis: Falls Ihr Netzwerkadapter Sie auffordert, zu einem anderen WLAN zu wechseln, lehnen Sie dies bitte ab.
- Seite 9 9. Bedienung der App Zoomen sie auf dem Touchdisplay mit Daumen und Zeigefinger hinein und heraus. Sie können das Bild auch über den Kreisbogen auf der rechten Seite des Displays drehen. “Compared” zeigt ein Bild auf der einen Seite vom Bildschirm und zeigt live von der anderen Seite, was die Camera sieht.
- Seite 10 Verwendung mit Windows-PCs: Bitte laden Sie die gezippte Software-Datei herunter von www.kkmoom.com/camera.rar und installieren Sie dann die Software. Schalten Sie die Sendeeinheit ein, schließen Sie das USB-Kabel der Kamera an und öffnen Sie die Software. Sie können nun die Kamera verwenden. Verwendung mit MACs: Unter MacBook OS verwenden Sie bitte „Photo Booth”, „Quick Time Player”...
- Seite 11 Technische Parameter: Modell YPC110 Pixelsensor CMOS Bildauflösung 1600x1200 Horizontaler Bildwinkel 72 ° Sendefrequenz 2412-2612 Mhz Minimale Beleuchtung 0 Lux Spannungsversorgung 3,7V 600mAh Lithium Akku Ungehinderte effektive Reichweite 5–10 m Abdichtungsgrad IP68 (nur Objektivrohr mit mitgelieferter Schutzabdeckung) Linsendurchmesser 5,5–8,0 mm Ladespannung und -strom 5V–2A/1A/ 500 mA Brennweite 3,1–7,6 cm...
- Seite 12 Konformitätserklärung (CE) Bei bestimmungsgemäßer Verwendung entspricht das Produkt den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben des §3 der Richtlinie 1999/5/EG. EU-Umweltvorschriften Elektrogeräte dürfen nicht über den Hausmüll entsorgt werden. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Händler nach der richtigen Recycling-Abgabestelle. Tornesch 01.11.2019 Thomas Tyll Martin Burmeister...
