- Seite 1 Benutzerhandbuch ® Avery Dennison 028028 SNAP Gen 1 – 1/0, 1/1 Gen 2 – 1/0, 1/1, 2/0, 2/1 05581394 Rev. 1.0 Oct 2014 © 2014 Avery Dennison Corp. Alle Rechte vorbehalten...
- Seite 2 Bedienerhandbuch —SNAP™ 500 WARNUNG Dieses Gerät erfüllt Teil 15 der FCC-Richtlinien. Der Betrieb unterliegt den folgenden zwei Bedingungen: 1) Von diesem Gerät dürfen keine schädlichen Störausstrahlungen ausgehen und 2) Dieses Gerät muss alle Störungen tolerieren, die eine unerwünschte Beeinflussung des Betriebs zur Folge haben können. Dieses Digitalgerät der Klasse A erfüllt sämtliche Anforderungen der kanadischen Richtlinien in Bezug auf störungsverursachende Geräte.
-
Seite 3: Inhaltsverzeichnis
Bedienerhandbuch —SNAP™ 500 Inhaltsverzeichnis EINLEITUNG BETRIEB Beschreibung des Druckers 2.1.1 Bestandteile Einlegen des Materials (Etikettenmaterial und Thermo-Transfer-Folie) 2.2.1 TT-Folien einsetzen 2.2.2 Druckmaterial einsetzen Etikettendruck 2.3.1 Druckerbedienfeld 2.3.2 Drucken 2.3.3 Vorschub des Etikettenmaterials 2.3.4 Fehler 2.3.5 Ende des Arbeitstages 2.3.6 Druckaufträge löschen 2.3.7 Einstellung der Lautstärke der Sprachnachrichten Klebestellensensor... -
Seite 4: Einleitung
Bedienerhandbuch —SNAP™ 500 1.0 Einleitung HINWEISE weisen auf Informationen hin, die wichtig sind, um das Gerät verstehen und bedienen zu können. ACHTUNG weist auf Handlungen und Situationen hin, in denen der Drucker beschädigt werden könnte. WARNUNG beschreibt Situationen, in denen mangelnde Aufmerksamkeit oder ungenügende Kenntnis bzgl. -
Seite 5: Betrieb

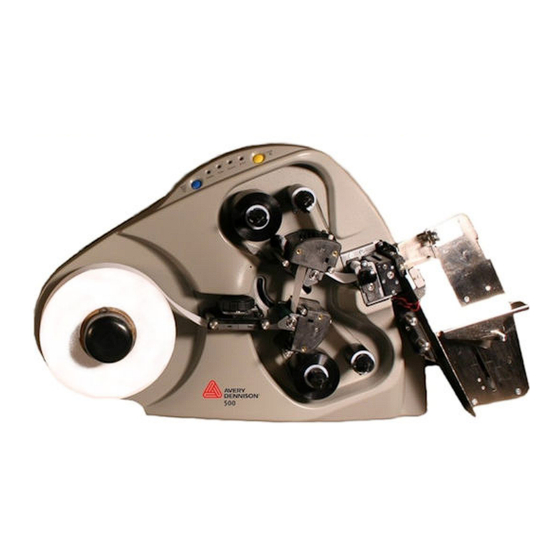

Benutzerhandbuch —SNAP™ 500 2.0 Betrieb 2.1 Beschreibung des Druckers 2.1.1 Bestandteile Oberer Oberer Obere Folienabwicklungsdorn Folienaufwicklungsdorn Druckstation Bedienfeld Bedienfeld Etikettenzähler Klebestellensensor Drehknopf für Materialvorschub Materialaufnahme Farbfolie Stapler Rotationsmesser Etikettenmaterial Farbfolie Materialführung Obere (Zentrierung) und Gegendruckwalze Untere Untere Klebestellensensor Druckstation Foliendorne Untere Gegendruckwalze... -
Seite 6: Einlegen Des Materials (Etikettenmaterial Und Thermo-Transfer-Folie)
Bedienerhandbuch —SNAP™ 500 2.2 Einlegen des Materials (Etikettenmaterial und Thermo-Transfer-Folie) 2.2.1 TT-Folien einsetzen Hinweis: Die Farbfolienbreite sollte mind. 5mm breiter als das Etikettenmaterial sein. Hinweis: Ist der Folienaufwicklungskern voll, ersetzen Sie ihn durch einen leeren Kern von der Folienabwicklung. 1. Öffnen Sie die obere Druckrolle.Gegendruckwalze. - Seite 7 Benutzerhandbuch —SNAP™ 500 2. Drücken Sie die Rastklinke (Folienzentrierung) ein. Entfernen Sie die Folien-Kerne von der oberenFolienabwicklungund der oberen Folienaufwicklung. 3. Installieren Sie einen leeren Folienkern auf deroberen Folienaufwicklung (rechts oben). a. Drücken Sie die Rastklinke ein. b. Drehen Sie den Kern, um die Stege auszurichten. c.
- Seite 8 Bedienerhandbuch —SNAP™ 500 Entfernen Sie die Plastikverpackung von der Thermotransferfolie. 4. Installieren Sie die TT-Folie auf deroberen Folienabwicklung (links oben). 5. Fädeln Sie dieTT-Folie ein wie unten abgebildet. 6. Befestigen Sie die TT-Folie am Leerkern auf der Folienaufwicklung.
- Seite 9 Benutzerhandbuch —SNAP™ 500 7. Drehen Sie die Aufwicklung um mehrere Umdrehungen. 8. Schließen Sie die Gegendruckwalze. 9. Verfahren Sie mit der unteren Folienstation wie oben beschrieben.
-
Seite 10: Druckmaterialeinsetzen
Bedienerhandbuch —SNAP™ 500 2.2.2 Druckmaterialeinsetzen 1. Entfernen Sie die Verpackung vom Etikettenmaterial und entsorgen Sie diese. 2. Schneiden Sie das Klebeband ab, mit dem das Ende des Etikettenmaterials fixiert ist. 3. Drehen Sie den Knauf der Materialaufnahme zum Öffnen gegen den Uhrzeigersinn, damit die Finger der Materialaufnahme eingezogen werden. - Seite 11 Benutzerhandbuch —SNAP™ 500 6. Öffnen Sie diebeiden Gegendruckwalzen. 7. Ziehen Sie den Anfang des Etikettenmaterials oben von der Etikettenrolle ab. 8. Fädeln Sie das Etikettenmaterial ein wie abgebildet. 9. Halten Sie das Etikettenmaterial mit der linken Hand gegen die Vorschubrolle. 10.
- Seite 12 Bedienerhandbuch —SNAP™ 500 12. Schließen Sie die Gegendruckwalzen von rechts nach links. 13. Spannen Sie dabei das Etikettenmaterial zwischen den Gegendruckwalzen.
- Seite 13 Benutzerhandbuch —SNAP™ 500 14. Drehen Sie denMaterialführungsknopf, um das Druckmaterial zu zentrieren. 15. Justieren Sie den Stapler wie abgebildet. Der Stapler sollte dabei nur etwas nach hinten geneigt werden, damit ein Hängenbleiben der Etiketten in der länglichen Führung der Etiketten-Plattform und ein späteres Herunterfallen von der Plattform vermieden wird.
- Seite 14 Bedienerhandbuch —SNAP™ 500 2.2.3 Fädelschema – Gen 1 SNAP 500 1/1 (Gen 1) 2.2.4 Fädelschema – Gen 2 Snap 500 2/1...
- Seite 15 Benutzerhandbuch —SNAP™ 500 Snap 500 2/0 Snap 500 1/1 Snap 500 1/0...
-
Seite 16: Etikettendruck
Bedienerhandbuch —SNAP™ 500 2.3 Etikettendruck 2.3.1 Druckerbedienfeld Der Start/Stop- Knopf ist blau. • Leuchtet das Datenlämpchen, wird mit dem Start/Stopp-Knopf der Druckvorgang gestartet. Läuft der Drucker, wird mit dem Start/Stopp-Knopf der Druckvorgang gestoppt. Das Ready (Bereit)-Lämpchen leuchtet grün -> bereit zur Annahme von •... -
Seite 17: Drucken
Benutzerhandbuch —SNAP™ 500 2.3.2 Drucken Druckauftrag gesendet ->Datenlämpchen (Data) leuchtet auf. • Drücken Sie denStart/Stop- Knopf, um den Druckvorgang zu starten. • Der Stapler fährt in die korrekte Position. • Der Druckvorgang beginnt • Zugeschnittene Etiketten fallen immer oben auf den Stapler. •... -
Seite 18: Ende Des Arbeitstages
Bedienerhandbuch —SNAP™ 500 Korrigieren Sie das Problem und drücken Sie den Start/Stop-Knopf, um den Druckvorgang fortzuführen. 2.3.5 Ende des Arbeitstages Um eine Verschwendung des Etikettenmaterials zwischen den Druckaufträgen zu vermeiden, hält der Drucker an bevor ein Druckauftrag beendet ist. Das Data (Daten)- Lämpchen blinkt. -
Seite 19: Einstellungen Durchführen
Benutzerhandbuch —SNAP™ 500 3.0 Einstellungen durchführen 3.1 Einstellungen des Druckkopfs 3.1.1 Einstellungen des Anpressdrucks des Druckkopf VORSICHT: Um die Lebensdauer des Druckkopfs zu erhöhen, nutzen Sie die geringere Anpressdruckeinstellung, solange dies möglich ist. 1. Für Druckmaterial mit < 25mm, drücken Sie beide Knöpfe mit einem flachen Schraubenzieher ein und drehen Sie sie um ¼... -
Seite 20: Anpassung Deskontrasts
Bedienerhandbuch —SNAP™ 500 3.1.2 Anpassung desKontrasts Die Normalkontrasteinstellung befindet sich in der Mitte der Drehung. Eingelassene, kreisförmige Vertiefung rechts neben dem Kontrastknopf entspr. „0“. 1. Um den Kontrast zu erhöhen, drehen Sie den Kontrastknopf im Uhrzeigersinn. (+8) 2. Um den Kontrast zu senken, drehen Sie den Kontrastknopf gegen den Uhrzeigersinn. (-8) VORSICHT: Um die Lebensdauer des Druckkopfs zu erhöhen, nutzen Sie den geringstmöglichen Druckkontrast, der noch zu annehmbarer... -
Seite 21: Virtuelles Bedienfeld
Benutzerhandbuch —SNAP™ 500 3.2 Virtuelles Bedienfeld 3.2.1 Bedienfeld PCMate Platinum ist mit einem Virtuellen Bedienfeld (VCP) ausgestattet, das unten auf dem Bildschirm anzeigt, wenn ein SNAP 500 Drucker korrekt angeschlossen ist. Druckerauswahlfeld Druckerstatus Löschen Druckaufträge Druckauftragsstatus Ist mehr als ein Drucker angeschlossen, wählen Sie den gewünschten Drucker imDruckerauswahlfeld. -
Seite 22: Schaltfläche: Einstellungen Anzeigen
Bedienerhandbuch —SNAP™ 500 3.2.2 Schaltfläche: Einstellungen anzeigen Klicken sie auf "Einstellung anzeigen" 3.2.3 Registerkarte:Druck/Schnitt-Einstellungen Der beste Weg, diese Einstellungen vorzunehmen ist, dazu das Testetikett 1 zu drucken -> siehe nächste Registerkarte „Druck Testetiketten“ Druck einstellen lässt Sie den Druck mit Bezug auf den Schnitt verstellen. Für jede Druckstation gibt es eine Druckeinstellung. -
Seite 23: Registerkarte Optionen
Benutzerhandbuch —SNAP™ 500 3.2.4 Registerkarte Optionen Nutzen Sie dieRegisterkarte Optionen, für die folgenden Funktionen: Druckersprache auswählen. • Verifier (Barcodeprüfer) deaktivieren. (nicht verfügbar mit SNAP 500) • Messer deaktivieren. Dies kann zur Aufwicklung von Etiketten genutzt werden. Der • Stapler ist dann auch deaktiviert!-> Standard: aktiviert Eine andere Druckgeschwindigkeit als die des Formats einstellen. -
Seite 24: Registerkarte Versionen/Verlauf
Bedienerhandbuch —SNAP™ 500 3.2.5 Registerkarte Versionen/Verlauf Nutzen Sie die Registerkarte Versionen/Verlauf, um folgende Punkte zu prüfen: Die Druckerseriennummer ist die "Drucker-ID" • Die Softwareversion sollte die neueste freigegebene Version sein. • Die eingestellte Druckkopf-Auflösung sollte 305dpi betragen. • Weiterhin sind die totalen Laufleistungsangaben in Inch und die absolute Anzahl von Etiketten angegeben. -
Seite 25: Druckqualität (Vcp Registerkarte Einstellung Physikalischer Materialspannungen)
Benutzerhandbuch —SNAP™ 500 3.2.6 Druckqualität (VCP Registerkarte Einstellung physikalischer Materialspannungen) Nutzen Sie diese Registerkarte, um die Druckqualität zu verbessernz.Bsp. beim Auftreten von Folienfalten, unregelmäßiger Abrollung des Etikettenmaterials o.ä.. Nutzen Sie die Einstellungsmöglichkeiten für dieAufnahmewellen oben links, oben • rechts und unten, um die Folienprobleme zu beheben. Bei Folienknittern, stellen Sie die Spannungen der Wellen ein, um die Falten zu •... - Seite 26 Bedienerhandbuch —SNAP™ 500...
-
Seite 27: Wartung
Benutzerhandbuch —SNAP™ 500 4.0 Wartung 4.1 Druckköpfe HINWEIS: Druckköpfe reinigen: Alle 2-4 Stunden mit Alkohol und einem Wattebausch Alle 8 Stunden mit Alkohol und Klettband. 4.1.1 Umgang mit den Druckköpfen 1. Belassen Sie die Druckköpfe in ihren ursprünglichen Antistatikbeuteln. 2. Tragen Sie ein Antistatikarmband. Befestigen Sie die Klemme des Antistatikarmbands an einem Metallteil des Druckers. -
Seite 28: Austausch Des Druckkopfs
Bedienerhandbuch —SNAP™ 500 4.2 Austausch des Druckkopfs Tauschen Sie den Druckkopf aus, wenn: Fehlerstellen im Druck auftreten • Zeilen im Druck fehlen • sich die Druckqualität nach einer Reinigung nicht bessert • Schalten Sie die Stromzufuhr des Druckers ab. 2. Entfernen Sie das Etikettenmaterial und die TT- Folie aus dem Drucker, um den Druckkopf leichter entnehmen zu können. - Seite 29 Benutzerhandbuch —SNAP™ 500 6. Entnehmen Sie den neuen Druckkopf aus dem Antistatikbeutel. 7. Platzieren Sie den neuen Druckkopf mit der Plastikhalterung unter der Druckstation. 8. Richten Sie vorsichtig die Klammern in den Aufnahmen aus, wie abgebildet. Schieben Sie denDruckkopf ein, bis er einrastet. 9.
-
Seite 30: Schmierung
Die SNAP 500 Kugellager müssen nicht geschmiert werden! Zwei (2) ölimprägnierte Bronzebuchsen in den Hilfsrollen der äußeren Vorschubeinheit müssen geschmiert werden. Vorsicht: AVERY DENNISON empfiehlt, die Bronzebuchsen einmal im Monat während des normalen Betriebs mit einem Tropfen Mehrzwecköl zu schmieren. 4.4 Reinigung derRotationsmessereinheit... - Seite 31 Benutzerhandbuch —SNAP™ 500 3. Lockern Sie die Befestigungsschraube am Außenende des Messers mit einem Kreuzschlitzschraubendreher. 4. Ziehen Sie das Messer nach vorn-oben heraus. 5. Reinigen Sie das Messer mit Alkohol und einem Wattebausch. Klopfen Sie mit dem Messer auf eine harte Oberfläche, um Schnittstücke zu entfernen. WARNUNG: Greifen Sie nicht in die Messereinheit, um Verletzungen zu vermeiden.
- Seite 32 Bedienerhandbuch —SNAP™ 500 6. Richten Sie das "D" auf dem Messer auf das "D" im Drucker aus. 7. Um das neue Messeraggregat einzusetzen, schieben Sie es vertikal in den Bereich zwischen der Hilfszufuhr und den Andruckwalzen ein. 8. Stellen Sie sicher, dass das Messer korrekt ausgerichtet ist und richtig sitzt. 9.
- Seite 33 Benutzerhandbuch —SNAP™ 500...
- Seite 34 Bedienerhandbuch —SNAP™ 500 028028 Avery Dennison 170 Monarch Lane Miamisburg, OH 45342, USA 1-800 543-6650 (in den USA) 1-800-387-4740 (in Kanada) www.averydennison.com...
