CAME RSDN003 Montagehinweise

30
20
FA00055M4B
10
0 60
①
DE DE Deutsch
Español
ES ES
NL NL Nederlands
PT PT Portugues
www.came.com
FA00055M4B FA00055M4B - ver. 1 - 09/2015
②
40
°C
50
2
1
①
②
1 2
L
N
230 V AC
③
1 2
59,4
③
④
30
20 40
10 50
0 60
DEUTSCH
Allgemeine Hinweise
• Die Montage muss von erfahrenem Fachpersonal gemäß den geltenden
Richtlinien durchgeführt werden.
• Das Gerät darf nicht in unsachgemäßer Weise oder für nicht vorgesehene
Verwendungszwecke verwendet werden.
• Vor der Verdrahtung die Stromzufuhr zum omnipolaren Gerät unterbrechen.
Beschreibung
Heizsystem für Antriebe
Bestandteile
1. Heizpatrone
2. Temperaturregler
3. Wärmeleitpaste
33,4
Technische Daten
Typ
Betriebsspannung (V - 50/60 Hz)
Max. Stromaufnahme (A)
Betriebstemperatur (°C)
Isolierklasse
Heizleistung (W)
Kontakt
Gewicht (kg)

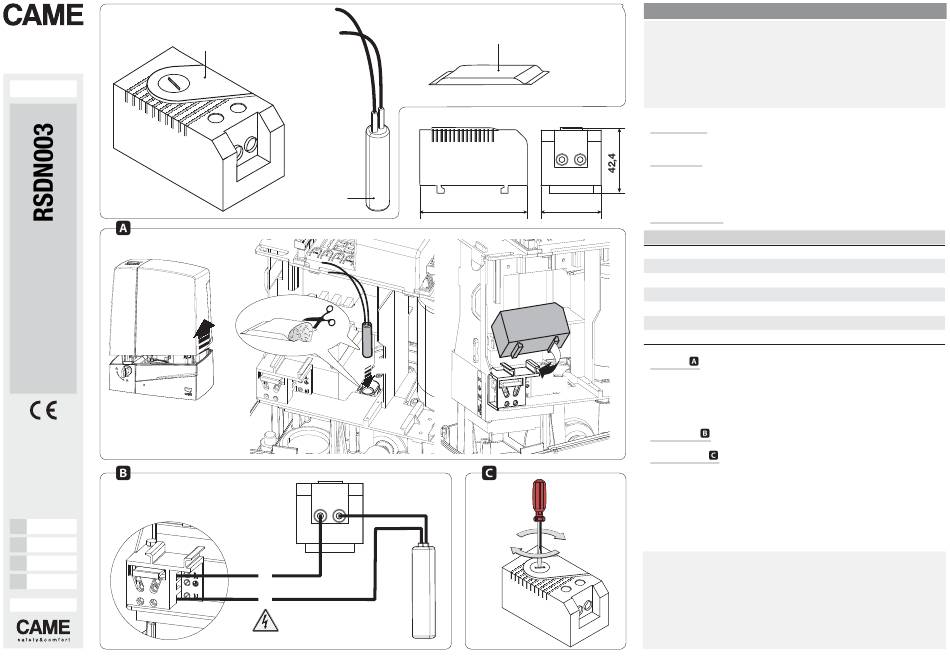

Montage
- Seitliche Schrauben lösen und Antriebsabdeckung entfernen.
- Die Wärmeleitpaste in das dafür vorgesehene Loch und auf die Heizpatrone
schmieren, bevor diese in das Loch gesteckt wird.
- Den Temperaturregler an der DIN-Schiene BEFESTIGEN.
Anschlüsse
Einstellungen
Mit dem Temperaturregler die gewünschte Temperatur einstellen.
Der Widerstand des Temperaturreglers wird eingeschaltet, wenn die erfasste
Temperatur unter den eingestellten Wert sinkt.
Dieses Produkt entspricht den in der Konformitätserklärung zitierten und derzeit gültigen Richtlinien.
°C
Original auf Anfrage erhältlich.
Abbau und Entsorgung. Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können mit dem normalen
Hausmüll entsorgt wreden. Die Bestandteile des Produkts (Metalle, Platinen, Batterien usw.) müssen getrennt
gesammelt und entsorgt werden. Vor der Entsorgung, die am Montageort geltenden Vorschriften prüfen.
NICHT IN DIE UMWELT GELANGEN LASSEN!
2
DER INHALT DER ANLEITUNG KANN JEDERZEIT OHNE VORANKÜNDIGUNG GEÄNDERT WERDEN.
1
HANDELSPRODUKT.
ALLE MASSANGABEN IN MM - SOFERN NICHT ANDERS ANGEGEBEN. HANDELSPRODUKT.
002BLT
230 AC
0,2
0 ÷ +60
I
50
C. NO
0,1
