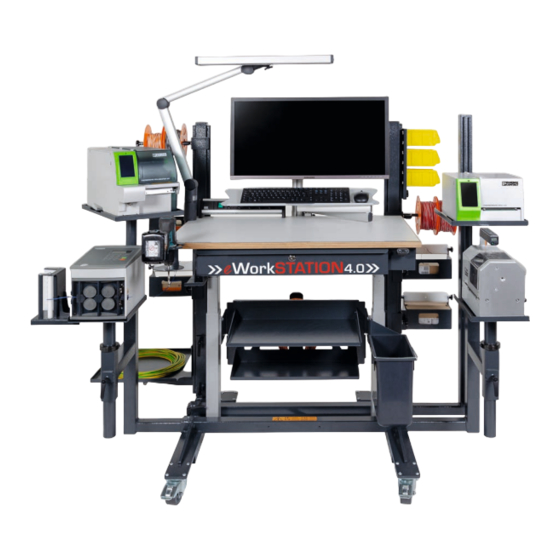

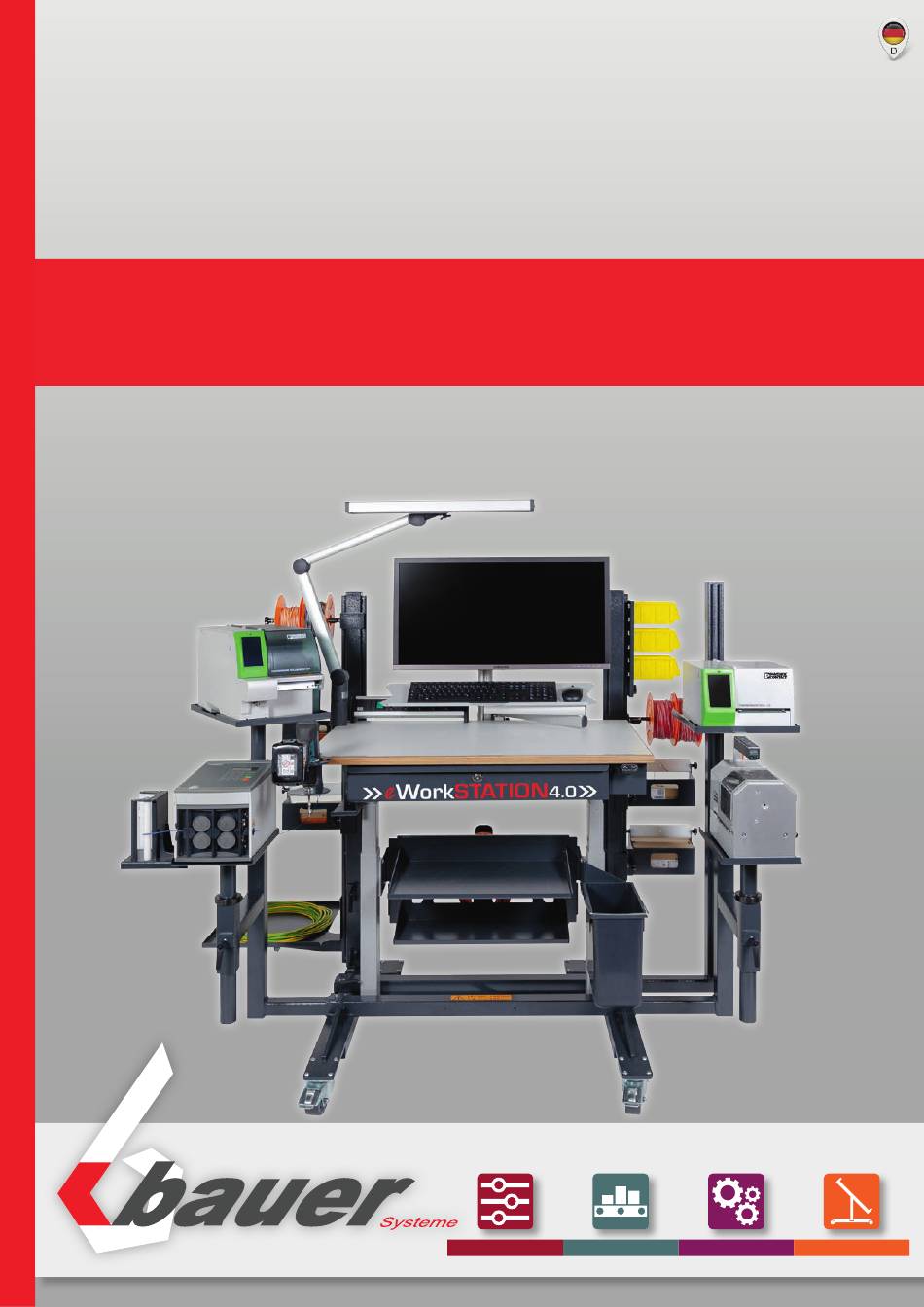

- Seite 1 Bauer Systeme: Vom Praktiker für den Praktiker eWorkSTATION 4.0 Montage- und Bedienungsanleitung Steuerungstechnik Fördertechnik Sondermaschinenbau Handlingsysteme...
-
Seite 2: Inhaltsverzeichnis
Wartungs-, Pflege- und Sicherheitshinweise 7.2.1 Wartungshinweise 7.2.2 Betrieb von Produkten mit doppelter oder verstärkter Isolierung 7.2.3 Reinigung 7.2.4 Entsorgung 7.2.5 Hinweise auf Umweltrichtlinien und Gesetze Technische Daten Optionen Anbaubeispiele Optionen Anbaubeispiele Optionen EG - Konformitätserklärung Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0... -
Seite 3: Lieferumfang
Stehbolzen 10103134 Lenkrollen gebremst 10103135 Lenkrollen ungebremst 10108163 Hubsäulen 10108164 Motorkabel 10108165 Steuergerät 10108166 Netzkabel Steuergerät 10108167 Bedienelement Höhenverstellung 10108168 Befestigungswinkel Bedienelement 10107576 Steckdosenleiste 7-fach mit Schalter Haltewinkel Steckdosenleiste Tab. 1: Lieferumfang Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten... - Seite 4 Abdeckung A Steuergerät Abdeckung B Steckdosenleiste 4 mm 10108499 5 mm 10005775 Außensechskantschlüssel 6 mm 10005776 9|8 mm 10108500 Gabelschlüssel 13|10 mm 10005777 200 mm 10010572 Kabelbinder 10108178 Ersatzschlüssel Schublade Fussteil Tab. 1: Lieferumfang Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0...
-
Seite 5: Hinweise Zur Dokumentation
Dieses Symbol kennzeichnet einen „Aktionspunkt“ und zeigt an, dass Sie eine Handlung bzw. einen Arbeitsschritt durchführen sollen. 2.4 Bestimmungsgemäße Verwendung Die eWorkSTATION 4.0 dient als mobiler Arbeitsplatz für den Schaltschrankbauer. Ihre Arbeitsplatte ist von 810 bis 1350 mm höhenverstellbar. Die eWorkSTATION 4.0 ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissens benutzt zu werden, es sei denn, sie werden... -
Seite 6: Sicherheitshinweise
Hinweis: Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Lesen Sie vor der Benutzung der eWorkSTATION 4.0 die beiliegenden Sicherheitshinweise und die Be- triebsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie die eWorkSTATION 4.0 nur zusammen mit diesen Dokumenten weiter. - Seite 7 Die eWorkSTATION 4.0 wurde für ebenen, festen Untergrund konzipiert und ist deshalb für abschüssigen, unebenen Untergrund ungeeignet. – Die eWorkSTATION 4.0 wurde für geschlossene Räume konzipiert und ist deshalb nicht für Arbeiten im Freien geeignet. – Die eWorkSTATION 4.0 ist nicht vorgesehen für die Verwendung –...
-
Seite 8: Produktbeschreibung
Die eWorkSTATION 4.0 wurde entwickelt und optimiert, um Ihnen ein ergonomisches, effektives und zeitsparendes Arbeiten zu ermöglichen. Die eWorkSTATION 4.0 verfügt über vier Lenkrollen mit Totalfeststeller, dank derer die eWork- STATION 4.0 überall dorthin bewegt werden kann, wo sie benötigt wird. -
Seite 9: Aufbau Und Inbetriebnahme
5 Aufbau und Inbetriebnahme Aufbau und Inbetriebnahme Aufbau Der Aufbau der eWorkSTATION 4.0 wird im Folgenden mittels bildlicher Darstellungen beschrieben. Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten... - Seite 10 5 Aufbau und Inbetriebnahme M6x22 Art.Nr.: 10108821 Art.Nr.: 10108822 Art.Nr.: 10108432 Art.Nr.: 10108163 M8x25 Art.Nr.: 10005646 Art.Nr.: 10103135 Art.Nr.: 10005647 Art.Nr.: 10103134 M6x16 Haltewinkel Tischplatte Art.Nr.: 10108422 Art.Nr.: 10108432 M8x10 Art.Nr.: 10108424 Rückwand Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0...
- Seite 11 5 Aufbau und Inbetriebnahme Haltewinkel Steckdo- senleiste Art.Nr.: 10107576 M4x12 Art.Nr.: 10108426 Art.Nr.: 10108168 M4x12 Art.Nr.: 10108426 Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten...
- Seite 12 5 Aufbau und Inbetriebnahme M5x40 Art.Nr.: 10108425 Art.Nr.: 10108165 Art.Nr.: 10108433 Art.Nr.: 10108167 Klick Art.Nr.: 10108490 Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0...
- Seite 13 5 Aufbau und Inbetriebnahme M6x16 Halterung für Kabel- Art.Nr.: 10108421 aufwicklung Art.Nr.: 10108428 Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten...
- Seite 14 5 Aufbau und Inbetriebnahme M6x12 Art.Nr.: 10108423 Art.Nr.: 10108432 Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0...
- Seite 15 5 Aufbau und Inbetriebnahme Art.Nr.: 10108164 Art.Nr.: 10108166 Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten...
- Seite 16 5 Aufbau und Inbetriebnahme Abdeckung A Steuergerät M5x12 Art.Nr.: 10108820 Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0...
- Seite 17 5 Aufbau und Inbetriebnahme Abdeckung B Steckdosenleiste Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten...
-
Seite 18: Inbetriebnahme
Handbediengerät Um beide Hubachsen zu synchronisieren muss nun eine Initialisierung der Hubachsen durchgeführt werden. Hierfür den die eWORKSTATION 4.0 an das Stromnetz anschließen. Das DESKLINE System wird durch Drücken der „Abwärts-Taste“ auf dem Handbediengerät (Abb. 1, Pos. 1) initialisiert. Sie muss gedrückt gehalten werden, bis die Antriebe die untere Endlage erreicht haben. Sobald alle Antriebe in der un- tersten Endlage gestoppt haben, muss die „Abwärts-Taste“... - Seite 19 5 Aufbau und Inbetriebnahme » Wenn sich die eWORKSTATION 4.0 in der obersten Position befindet können Sie die Zuleitung der eWORKSTATION 4.0 an der Rückwand fixieren. Kabelbinder 200 mm Art.Nr.: 10010572 Abb. 3: Fixierung Zuleitung » Nach der Fixierung der Zuleitung fahren Sie die Hubachsen wieder in die unterste Position.
-
Seite 20: Bedienung
6 Bedienung Bedienung Mit der Aufwärts- und Abwärts-Taste des Handbediengeräts lässt sich die Arbeitsfläche heben und senken. Legende Abwärts-Taste Aufwärts-Taste Abb. 5: Handbediengerät Abb. 6: Arbeitstisch - obere und untere Position der Arbeitsfläche Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0... -
Seite 21: Wartung
Abscherungen sowie die Zugentlastung mit Knickschutz, insbesondere nach jeder mechanischen Belastung. Um Fehlfunktionen zu vermeiden, dürfen alle DESKLINE® Reparaturen nur von autorisierten Servicekräften von Bauer Systeme GmbH vorgenommen werden, da spezielle Werkzeuge benutzt und Dichtungen angepasst werden müssen. Antriebssysteme im Gewährleistungszeitraum müssen an Bauer Systeme GmbH gesandt werden. -
Seite 22: Betrieb Von Produkten Mit Doppelter Oder Verstärkter Isolierung
Produkten identisch sein. 7.2.3 Reinigung » Die Reinigung von der eWorkSTATION 4.0 wird durch viele glatte Flächen begünstigt. Reinigungs- und Desinfektions- mittel dürfen nur mit einem pH - Wert von 6-8 benutzt werden, d.h. keine stark alkalischen oder sauren Mittel. »... -
Seite 23: Technische Daten
230 VAC / 50 Hz Eingangsstrom 1,3 A Einschaltdauer bei max. Nennlast 10 % ∼ 2 min. Dauerbetrieb, gefolgt von 18 min. Pause Zulassung EN60335-1, EN13849-1, UL962 Tab. 2: Technische Daten eWorkSTATION 4.0 Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten... -
Seite 24: Optionen
Optionen Optionen Anbaubeispiele Optionen Die nachfolgenden Abbildungen zeigen Beispiele über die Anbaumöglichkeiten Abb. 7: Anbaubeispiele Optionen Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0... - Seite 25 Optionen Abb. 8: Anbaubeispiele Optionen Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten...
-
Seite 26: Anbaubeispiele Optionen
Tragkraft: 70,0 kg 10108200 Trägersäule 1350 x 50 x 70 (L x B x H) Trägersäule für eWorkSTATION 4.0 zur Befestigung von optionalem Zubehör. Montageort: Fussgestell oder Adapterwinkel max. Tragkraft: 70,0 kg 10107550 Drahtkartonhalter links 205 x 208 x 93 (L x B x H) Halterung für Drahtpakete, Ablagegröße 205 x 205 mm (B x T). - Seite 27 10108198 Monitorhalter 450 x 50 x 430 (H x B x T) Monitorbefestigung für eWorkSTATION 4.0 mit Vesa 75 und 100. Montageort: Unterhalb der Tischplatte eWorkSTATION 4.0 Auszug min. /max.: 120 mm / 430 mm max. Tragkraft: 10,0 kg 10108206...
- Seite 28 Montageort: Seitlicher Einschub am Fussgestell links 10108184 Beleuchtung LED 621 x 500 x 566 (L x B x H) Schwenk- und drehbare Arbeitsleuchte für eWorkSTATION 4.0, dimmbar, 230V/50Hz. Montageort: Tischplatte eWorkSTATION 4.0 Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0...
- Seite 29 Ablageschale für Kleinteile und Zubehör. Montageort: Trägersäule max. Tragkraft: 1,5 kg 10108439 Mülleimer 282 x 135 x 120 (L x B x H) Abfallbehälter inklusive Halterung. Montageort: Rechte Hubsäule eWorkSTATION 4.0 max. Tragkraft: 12,0 kg Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten...
- Seite 30 (B x H) Geräteträger für Drucker z.B. Thermomark Roll 2.0 Montageort: Trägersäule max. Tragkraft: 10,0 kg 10108779 Drahtführung Trägersäule 170 x 125 x 235 (L x B x H) Drahtführungsvorrichtung für Ablängautomat. Montageort: Trägersäule Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0...
- Seite 31 Tragkraft: 30,0 kg 10108443 Geräteträger R8 320 x 325 x 500 (L x B x H) Gerätetrager zur Aufnahme von einem Crimpautomaten Rittal R8. Montageort: Geräteträgerarm links / rechts max. Tragkraft: 20,0 kg Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten...
-
Seite 32: Beschreibung
Montageort: Geräteträger links / rechts, Trägersäule max. Tragkraft: 70,0 kg 10109928 Monitor 27“ 617 x 175 x 350 (L x B x H) LED-hintergrundbeleuchteter LCD Monitor, Auflösung: 4K 3840x2160 bei 60Hz Montageort: Monitorhalter, Monitorfaltarm 2. Monitor Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0... - Seite 33 Art. Nr. Bezeichnung Maße [mm] Beschreibung 10109927 Tastatur + Maus Wireless-Tastatur und Maus Set Montageort: Tastaturablage, Tischplatte eWorkSTATION 4.0 10109926 Micro Desktop-PC 178 x 362 x 182 (L x B x H) OptiPlex 3070 Intel Core i5-9500T Montageort: Mini PC Halter 10109071 Ablängautomat CUTFOX 10...
- Seite 34 Perforationsmesser, für den THERMOMARK ROLLMASTER 300/600, geeignet für: WMS-, WMS-2 HF-, WMS - OT HF-, TMT - Endlosmaterial und EMT (EX15)R 10109078 Software Software zur Verdrahtung von Schaltanlagen ohne dass ein Schaltplan nötig ist. Technische Änderungen vorbehalten Bauer Systeme - eWorkSTATION 4.0...
- Seite 35 Die nachfolgenden Abbildung zeigt ein Beispiel für die Montage der oben aufgeführten Optionen. Vorsicht! Alle Schrauben, Sterngriffe und Hebel, für die in den Montagezeichnungen kein Drehmoment angegeben ist, müssen handfest angezogen werden. Abb. 9: Montagebeispiel Gesamtansicht Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten...
-
Seite 36: Eg - Konformitätserklärung
Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe (IEC 61000-6-3:2006 + A1:2010) Konstruktive Änderungen, die Auswirkungen auf die angegebenen technischen Daten und den bestimmungsgemäßen Gebrauch haben, die eWORKSTATION 4.0 also wesentlich verändern, machen diese Konformitätserklärung ungültig! Bretten, 07.10.2020 Hartmuth Bauer René... - Seite 37 Notizen Bauer Systeme - eWorkSTATION 4.0 Technische Änderungen vorbehalten...
