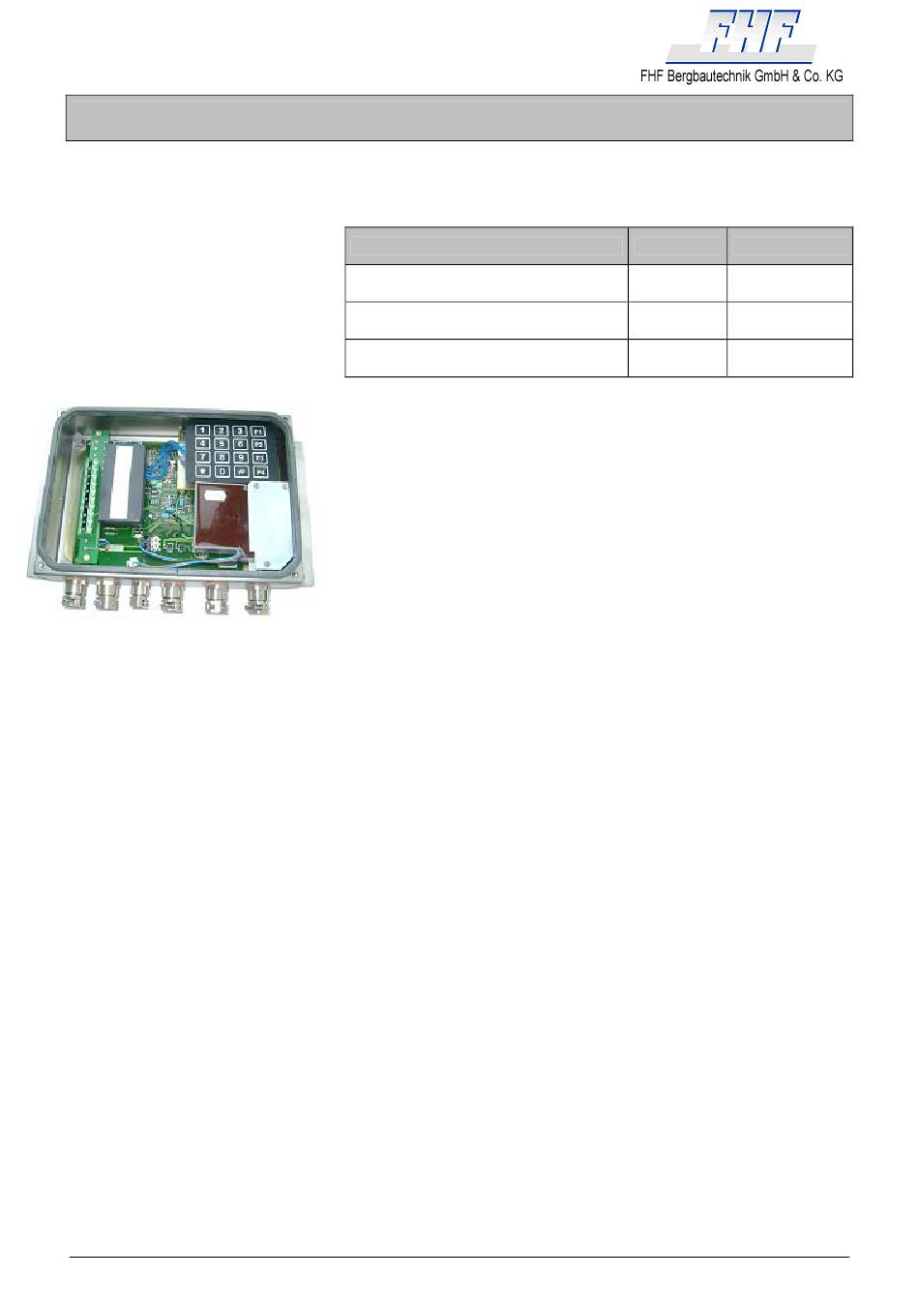

Funk-Telefon-Koppler Typ FTK01

Bestelldaten

Bezeichnung

Funk-Telefon-Koppler

Pufferakkumulator NiCd 7,2 V / 0,6 Ah

Primärbatterie mit Alkali-Mangan Ba-

byzellen 9 V / 5,7 Ah

• Überleiteinrichtung für MR90 Anlage

• Umsetzung von MFV in IWV

• Überleitung Handfunk-Grubentelefonnetz

• Rostfreies Stahlblechgehäuse

• Zündschutzart: I M 1 EEx ia I

Anwendung

Der Funk-Telefon-Koppler FTK01

dient zum Aufbau einer Überleitein-

richtung für eine MR90-Funkanlage

mit Handfunkgeräten MRH01. Fol-

gende Funktionen werden dadurch

ermöglicht:

− Selektive Sprechverbindung zwi-

schen

zwei

MRH01 (Selektivruf)

− Wahl von einem Handfunkgerät

aus in das Grubenfernsprechnetz

(Überleiten Handfunk → Telefon).

Belegen der Überleiteinrichtung

und des ihr zugeordneten Teilneh-

meranschlusses und anschließende

Wahl des gewünschten Teilneh-

meranschlusses.

− Selektiver Anruf eines Handfunk-

gerätes

sprechnetz (Überleiten Telefon →

Handfunkgerät). Aus dem Tele-

fonnetz der Schachtanlage wird

mit einem mehrfrequenzwahlfähi-

gen Telefon ein bestimmtes Hand-

funkgerät über die Teilnehmer-

nummer des Funk-Telefonkopplers

FTK01 und die Handfunkgeräte-

rufnummer erreicht.

Diese

zusätzlichen

können ohne Störung des 'norma-

len' Sprechfunks genutzt werden.

Handfunkgeräten

aus

dem

Grubenfern-

Funktionen

Typ

Artikel – Nr.

FTK01

133 991 01 AX

7980A9

118 892 01 AX

7922U5

118 891 01 AX

Hierzu wird ein zweiter, zusätzli-

cher MR90 Übertragungskanal be-

nutzt.

Die zusätzlichen Funktionen sind

ohne komplizierte Vorgehenswei-

sen vom Bediener zu nutzen.

Der Funk-Telefon-Koppler FTK01

nimmt die Umsetzung der vom

Handfunkgerät MRH01 als MFV

(DTMF)-Töne gesendeten Wahlin-

formationen in IWV-Impulse vor,

wenn eine IWV Nebenstellen-

anlage vorhanden sein sollte. In ei-

nem IWV Fernsprechnetz ist es je-

doch notwendig, zur Anwahl eines

Handfunkgerätes ein bilinguales

Telefon benutzen, bei dem die

Wahl nach Erreichen des FTK01-

Anschlusses zur Weiterwahl der

Handfunkgeräterufnummer

IWV auf MFV umgestellt werden

kann.

Die Anwahl eines Handfunkgerätes

von einem IWV-Telefon ist nicht

möglich.

Die

grundsätzliche

Funktionsweise

einer solchen Anlage beruht darauf,

dass für die Sprachübertragung in

einer solchen MR90 Funk - Anlage

zwei HF-Kanäle mit entsprechenden

Baugruppen

für

unterschiedlichen

Frequenzen zur Verfügung gestellt

werden.

von

Seite 1

Inhaltszusammenfassung für FHF FTK01

Seite 1 MR90 Funk - Anlage Diese zusätzlichen Funktionen zwei HF-Kanäle mit entsprechenden können ohne Störung des 'norma- Baugruppen für unterschiedlichen len' Sprechfunks genutzt werden. Frequenzen zur Verfügung gestellt werden. Copyright © FHF Bergbautechnik GmbH & Co. KG 07.2004 Technische Änderungen vorbehalten. Seite 1...
Seite 2 Die Einführung der erkennen. her. Er betätigt sinngemäß über eine Anschlussleitungen erfolgt an der Sprachwaage die Sendetaste der Funk- Gehäuseunterseite des Unterkastens feststation (falls eine Sprechverbin- Copyright © FHF Bergbautechnik GmbH & Co. KG 07.2004 Technische Änderungen vorbehalten. Seite 2...
Seite 5 Achtung! Die dargestellte Zusammenschaltung dient der Erläuterung der Funktion des Funk-Telefon- Kopplers. Sie stellt keine Systembescheinigung dar und sie ist nicht Bestandteil der Zulassung des Funk- Telefon-Kopplers FTK01. Copyright © FHF Bergbautechnik GmbH & Co. KG 07.2004 Technische Änderungen vorbehalten. Seite 5...
Seite 6 100 % ED / Dauerbetrieb Betriebsgebrauchslage vorzugsweise senkrecht, Kabeleinführungen nach unten Gewicht ca. 9 kg Abmessungen 390 x 220 x 90 mm (B x H x T) Copyright © FHF Bergbautechnik GmbH & Co. KG 07.2004 Technische Änderungen vorbehalten. Seite 6...
Seite 7 FHF Bergbautechnik GmbH & Co. KG D-42551 Velbert 7922U5 I M 1 EEx ia I BVS 03 ATEX E 110 X 0158 F. Nr..Prüfung..(Kurzzeichen, Monat/Jahr) Copyright © FHF Bergbautechnik GmbH & Co. KG 07.2004 Technische Änderungen vorbehalten. Seite 7...
Seite 8 FTK01 ist nicht aktiviert. Daher ist der Funkverkehr im Grundkanal der MR90 Anlage („einer mit allen“) nicht beeinträchtigt. Sowohl die Kanalumschaltung als auch die Sendeblockierung durch den FTK01 ist so gewählt, dass bei dessen Ausfall der Betrieb der MR90 Anlage im Grundkanal aufrecht erhal- ten bleibt.
Seite 9 NAL DTMF “D“) muss innerhalb von 2s von dem FTK01 auf dem selektiven Funkkanal empfangen wer- den. Empfängt der FTK01 dieses Signal nicht innerhalb dieser Zeit, wird ein Besetztton von 5s Dauer, ca. 425Hz, auf die Fernleitung gegeben. Dieses Zeichen soll dem Anrufer signalisieren, dass der Verbindungs- aufbau nicht gelungen ist.
Seite 10 Das Gespräch wird an einem der an der Sprechverbindung beteiligten Handfunkgeräte mit Betätigen der Taste „#“ beendet. Das Handfunkgerät sendet diesen Ton zum FTK01. Empfängt der FTK01 das Signal „#“ , sendet er dieses Ton noch mal aus, damit auch das andere an dem Gespräch beteiligte Handfunkgerät sicher in den Ruhezustand zurückgeschaltet wird.
Seite 11 Um den FTK01 in jedem Fall und aus jeder Betriebssituation in die Ruhelage zurückzuführen, wird die Ge- sprächszeit auf 4 Minuten begrenzt. Nach Ablauf der 4 Minuten sendet der FTK01 das '#' Signal auf dem selektiven Kanal aus und kehrt in die Ruhelage zurück.
Seite 12 Mit Einsatz der Version 02.03 (und später) des FTK01 Steuerprogramms wurde eine Diagnose- und Para- metriermöglichkeit über die interne 16er Tastatur eingebaut. Die jeweiligen internen Betriebszustände des FTK01 werden an 4 in der Tastatur neben den Tasten F1 bis F4 untergebrachten LED‘s angezeigt. Diagnoseanzeige über die LEDs der FTK01 Tastatur:...
Seite 13 Nachwahlpause für 1. Ziffer (0-9) Sekunden Parameter-Nr.? _ Nach Angabe der Parameternummer kann ein neuer Wert für diesen Parameter eingegeben werden. Über <ESC> wird der Parametriermodus verlassen. Copyright © FHF Bergbautechnik GmbH & Co. KG 07.2004 Technische Änderungen vorbehalten. Seite 13...
Seite 14 Wenn Sprechtaste betätigt wurde Handfunkgerät sendet Signal Stern FTK01 30ms nach jeder Sprechtastenbetäti- gung als Lebensmerker FTK01 wartet auf Signal Stern Handfunkgerät max. 45s Kontrolle Lebensmerker Copyright © FHF Bergbautechnik GmbH & Co. KG 07.2004 Technische Änderungen vorbehalten. Seite 14...
Seite 15 FTK01 sendet Signal Raute Handfunkgerät 500ms wenn FTK01 Besetztton detek- tiert hat FTK01 sendet Signal Raute Handfunkgerät 500ms wenn max. Gesprächszeit von 4 Minuten abgelaufen Copyright © FHF Bergbautechnik GmbH & Co. KG 07.2004 Technische Änderungen vorbehalten. Seite 15...
Seite 16: Wartung
Montage/Installation Die Gebrauchslage des Gerätes ist vorzugsweise senkrecht (Kabeleinführungen nach unten). Der Funk- Telefon-Koppler FTK01 ist mit der Rückseite auf einem festen Untergrund anzubringen. Hierzu sind an den Seiten zwei Montagelaschen vorhanden. Der Durchmesser der Bohrungen im Untergrund ist, abhängig von den verwendeten Schrauben (Schraubendurchmesser max.
Seite 17 Funk-Telefon-Koppler FTK01 Warn- und Sicherheitshinweise Bei dem Funk-Telefon-Koppler FTK01 handelt es sich um ein schlagwettergeschütztes Gerät der Gruppe I. Es kann mit Gleichspannung aus einer Primärbatterie oder einem Akku betrieben werden. Der Akku kann mit einem entsprechenden Netzgerät gepuffert werden.
Seite 18 Gefahr für das Leben des Betreibers dar und kann die Zündung einer explosionsfähigen Atmosphäre verursachen. FHF Bergbautechnik GmbH & Co. KG Tel:(02051) 270 – 0 Eintrachtstr. 95 Fax: (02051) 270-366 D-42551 Velbert Mail: info@fhf-bt.de URL :www.fhf-bt.de Copyright © FHF Bergbautechnik GmbH & Co. KG 07.2004 Technische Änderungen vorbehalten. Seite 18...
