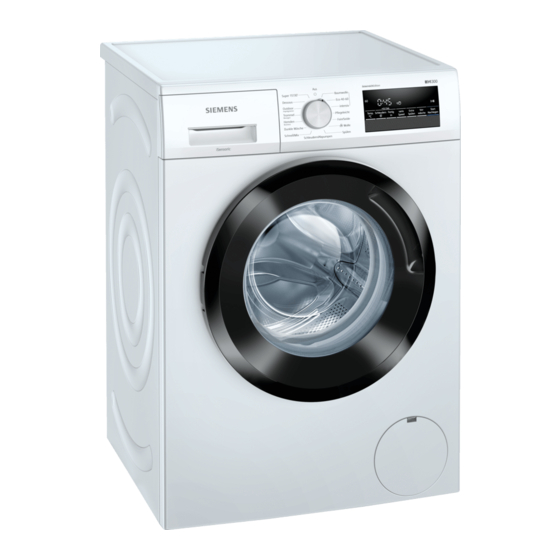

Waschmaschine WM14N2S4AT Gebrauchs- und Montageanleitung Register your product on My Siemens and discover exclusive services and offers. siemens-home.bsh-group.com/welcome The future moving in. Siemens Home Appliances...
de Sicherheit Sicherheit Beachten Sie die Informationen zum Thema Sicherheit, um Ihr Ge- rät sicher gebrauchen zu können. Allgemeine Hinweise Hier finden Sie allgemeine Informationen zu dieser Anleitung. ¡ Lesen Sie diese Anleitung sorgfältig. Nur dann können Sie das Gerät sicher und effizient verwenden. ¡...
Sicherheit de Einschränkung des Nutzerkreises Vermeiden Sie Risiken für Kinder und gefährdete Personen. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder menta- len Fähigkeiten oder Mangel an Erfahrung und/oder Wissen be- nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resul- tierenden Gefahren verstanden haben.
Seite 6
de Sicherheit ▶ Beim Aufstellen des Geräts darauf achten, dass die Netzan- schlussleitung nicht eingeklemmt oder beschädigt wird. ¡ Eine beschädigte Isolierung der Netzanschlussleitung ist ge- fährlich. ▶ Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wärmequellen in Kontakt bringen. ▶ Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.
Seite 7
Sicherheit de ▶ Keine Wasch-Trocken-Säule auf ein Podest aufstellen, die Geräte können kippen. WARNUNG ‒ Erstickungsgefahr! Kinder können sich Verpackungsmaterial über den Kopf zie- hen oder sich darin einwickeln und ersticken. ▶ Verpackungsmaterial von Kindern fernhalten. ▶ Kinder nicht mit Verpackungsmaterial spielen lassen. VORSICHT ‒ Verletzungsgefahr! ¡...
de Sicherheit Sicherer Gebrauch Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät ver- wenden. WARNUNG ‒ Stromschlaggefahr! ¡ Ein beschädigtes Gerät oder eine beschädigte Netzanschluss- leitung ist gefährlich. ▶ Nie ein beschädigtes Gerät betreiben. ▶ Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen.
Seite 9
Sicherheit de WARNUNG ‒ Erstickungsgefahr! Kinder können Kleinteile einatmen oder verschlucken und da- durch ersticken. ▶ Kleinteile von Kindern fernhalten. ▶ Kinder nicht mit Kleinteilen spielen lassen. WARNUNG ‒ Vergiftungsgefahr! Waschmittel und Pflegemittel können bei Verzehr zu Vergiftun- gen führen. ▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen. ▶...
de Sicherheit VORSICHT ‒ Verbrühungsgefahr! Die Waschlauge wird beim Waschen mit hohen Temperaturen heiß. ▶ Nicht die heiße Waschlauge berühren. VORSICHT ‒ Verätzungsgefahr! Beim Öffnen der Waschmittelschublade können Waschmittel und Pflegemittel aus dem Gerät spritzen. Ein Kontakt mit den Augen oder der Haut kann zu Reizungen führen. ▶...
Seite 11
Sicherheit de WARNUNG ‒ Verletzungsgefahr! Das Verwenden von nicht Original-Ersatzteilen und Original- Zubehör ist gefährlich. ▶ Nur Original-Ersatzeile und Original-Zubehör des Herstellers verwenden. WARNUNG ‒ Vergiftungsgefahr! Beim Verwenden von lösungsmittelhaltigen Reinigungsmitteln können giftige Dämpfe entstehen. ▶ Keine lösungsmittelhaltigen Reinigungsmittel verwenden.
de Sachschäden vermeiden Umgebung verbaut und keiner Sachschäden vermeiden Sachschäden vermeiden äußeren Krafteinwirkung ausge- setzt ist. Beachten Sie diese Hinweise, um Sachschäden vermeiden Darauf achten, dass der Innen- ▶ Sachschäden und Geräteschäden zu durchmesser des Wasserhahns vermeiden. mindestens 17 mm beträgt. Darauf achten, dass die Länge ▶...
Umweltschutz und Sparen de ¡ Ungeeignete Reinigungsmittel kön- Energie und Ressourcen spa- nen die Oberflächen des Geräts beschädigen. Keine scharfen oder scheuern- Wenn Sie diese Hinweise beachten, ▶ den Reinigungsmittel verwen- verbraucht Ihr Gerät weniger Strom den. und Wasser. Keine stark alkoholhaltigen Rei- ▶...
de Aufstellen und Anschließen ACHTUNG! Wäsche ohne Vorwäsche waschen. In der Trommel verbleibende Gegen- Das Waschen mit Vorwäsche ver- stände, die nicht für den Betrieb im längert die Programmdauer und Gerät vorgesehen sind, können zu erhöht den Energieverbrauch und Sachschäden und Geräteschäden Wasserverbrauch.
Aufstellen und Anschließen de Lieferumfang Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Voll- ständigkeit der Lieferung. Anforderungen an den Auf- Waschmaschine stellort Begleitunterlagen Das Gerät kann beim Schleudern Krümmer zum Fixieren des Wasserab- wandern. Beachten Sie die Hinweise laufschlauchs zum Aufstellort.
Seite 16
de Aufstellen und Anschließen Aufstellort Anforderungen WARNUNG Stromschlaggefahr! Auf einer Holzbalken- Das Gerät auf einer Das Gerät enthält spannungsführen- decke wasserbeständigen de Teile. Das Berühren von span- Holzplatte aufstellen, nungsführenden Teilen ist gefährlich. die fest mit dem Fuß- Nicht das Gerät ohne Abdeckplatte ▶...
Aufstellen und Anschließen de Die Netzanschlussleitung aus der Transportsicherungen entfer- Halterung ziehen. Das Gerät ist für den Transport mit Transportsicherungen auf der Gerä- terückseite gesichert. Hinweise ¡ Beachten Sie die Informationen zum Thema "Sicherheit" → Seite 4 und "Sachschäden vermeiden" → Seite 12, um Ihr Gerät sicher ge- brauchen zu können.
de Aufstellen und Anschließen Den Wasserhahn vorsichtig öffnen und prüfen, ob die Anschlussstel- len dicht sind. Anschlussarten Wasserablauf Die Informationen helfen Ihnen, die- ses Gerät an den Wasserablauf anzu- schließen. Hinweis: Beachten Sie die Informa- tionen zum Thema "Sicherheit" → Seite 4 und "Sachschäden vermei- den"...
Aufstellen und Anschließen de Gerät elektrisch anschließen Hinweis: Beachten Sie die Informa- tionen zum Thema "Sicherheit" → Seite 4 und "Sachschäden vermei- den" → Seite 12, um Ihr Gerät sicher gebrauchen zu können. Den Netzstecker der Netzan- schlussleitung des Geräts in eine Steckdose in der Nähe des Geräts stecken.
de Kennenlernen Kennenlernen Kennenlernen Lernen Sie die Bestandteile Ihres Geräts kennen. Kennenlernen Gerät Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts. Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form. "Transportsicherungen" → Seite 17 "Wartungsklappe der Laugenpumpe" → Seite 43 "Wasserzulaufschlauch"...
Kennenlernen de Waschmittelschublade Dosierhilfe für Flüssigwaschmittel → "Dosierhilfe für Flüssigwaschmittel Hier finden Sie eine Übersicht über einsetzen", Seite 37 den Aufbau der Waschmittelschubla- Kammer II: ¡ Waschmittel für die Hauptwäsche ¡ Enthärter ¡ Bleiche ¡ Fleckensalz Kammer ¡ Weichspüler ¡ Flüssige Stärke ¡ Imprägniermittel Kammer I: ¡...
de Display Display Display Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Display Hinweistexte. Anzeige Benennung Beschreibung 0:40 Programmdauer / Rest- Ungefähre voraussichtliche Programmdauer oder zeit des Programms Restzeit des Programms. Fertig in - Zeit Das Programmende wurde festgelegt und die verblei- benden Stunden werden angezeigt.
Seite 23
Display de Anzeige Benennung Beschreibung Programmende Programmstatus Kindersicherung ¡ leuchtet: Die Kindersicherung ist aktiviert. ¡ blinkt: Die Kindersicherung ist aktiviert und der Programmwähler wurde verstellt. → "Kindersicherung deaktiveren", Seite 39 Extraspülen Zusätzlicher Spülgang ist aktiviert. → "Tasten", Seite 24 Vorwäsche Die Vorwäsche ist aktiviert. → "Tasten", Seite 24 ...
de Tasten Tasten Tasten Hier finden Sie eine Übersicht zu den Tasten und deren Einstellmöglichkeiten. Tasten Die Auswahl der Programmeinstellungen ist abhängig vom eingestellten Pro- gramm. Die Auswahlmöglichkeiten für jedes Programm sehen Sie in der Über- sicht für → "Programme", Seite 25. Taste Auswahl Beschreibung Start / Nachlegen...
Programme de Vorwäsche Schleudern – –– (Spülstopp) Extra Spülen vario Speed max. Schleuderdreh- zahl (U/min) max. Temperatur (°C) max. Beladung (kg)
Seite 26
de Programme Vorwäsche Schleudern – –– (Spülstopp) Extra Spülen vario Speed max. Schleuderdreh- zahl (U/min) max. Temperatur (°C) max. Beladung (kg)
Seite 27
Programme de Vorwäsche Schleudern – –– (Spülstopp) Extra Spülen vario Speed max. Schleuderdreh- zahl (U/min) max. Temperatur (°C) max. Beladung (kg)
Seite 28
de Programme Vorwäsche Schleudern – –– (Spülstopp) Extra Spülen vario Speed max. Schleuderdreh- zahl (U/min) max. Temperatur (°C) max. Beladung (kg)
Seite 29
Programme de Vorwäsche Schleudern – –– (Spülstopp) Extra Spülen vario Speed max. Schleuderdreh- zahl (U/min) max. Temperatur (°C) max. Beladung (kg)
Seite 30
de Programme Vorwäsche Schleudern – –– (Spülstopp) Extra Spülen vario Speed max. Schleuderdreh- zahl (U/min) max. Temperatur (°C) max. Beladung (kg)
Zubehör de Zubehör Zubehör Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt. Hier erhalten Zubehör Sie einen Überblick über das Zubehör Ihres Geräts und dessen Verwendung. Verwendung Bestellnummer Verlängerung Wasserzulauf- Kaltwasser- oder Aquastop-Was- WZ10131 schlauch serzulaufschlauch verlängern (2,50 m). Haltelaschen Standsicherheit des Geräts ver- WX975600 bessern.
de Wäsche a Das Display zeigt die verbleibende Programmdauer. a Das Display zeigt nach Program- mende: "End". Den ersten Waschgang starten oder den Programmwähler auf stellen, um das Gerät aus- zuschalten. → "Grundlegende Bedienung", Seite 35 Das Pulvervollwaschmittel in die Wäsche Wäsche Kammer II einfüllen. Sie können in Ihrem Gerät alle Textili- Wäsche en, die vom Hersteller auf dem Pfle-...
Wäsche de – für kleine Wäschestücke, z. B. Um das Waschergebnis zu verbes- ▶ Kindersocken, ein Wäschenetz sern und Verfärbungen zu vermei- verwenden den, sortieren Sie die Wäsche vor – Wäsche auseinander falten und dem Waschen nach folgenden Kri- auflockern terien. – große und kleine Wäschestücke –...
de Waschmittel und Pflegemittel Symbol Waschprozess Empfohlenes Programm Handwäsche Wolle nicht in der Waschmaschine waschbar – Tipp: Auf www.ginetex.ch finden Sie Herstellerangaben zur Verwendung weitere Informationen zu Pflegesym- und Dosierung finden Sie auf der bolen. Verpackung. Hinweise ¡ bei Flüssigwaschmitteln nur selbst- Waschmittel und Pflegemittel Waschmittel und Pflege- fließende Flüssigwaschmittel ver-...
Grundlegende Bedienung de Tipp: Auf www.cleanright.eu finden Sie eine Vielzahl weiterer Informatio- nen über Waschmittel, Pflegemittel und Reinigungsmittel für den privaten Gebrauch. Waschmitteldosierung Mit der richtigen Waschmitteldosie- ¡ Verschmutzungsgrad rung erzielen Sie ein optimales Wa- ¡ Wasserhärte schergebnis und können Ressourcen Die Wasserhärte können Sie beim sparen.
de Grundlegende Bedienung Die Programmeinstellungen wer- den nicht dauerhaft für das Pro- gramm gespeichert. Wäsche einlegen Hinweise ¡ Beachten Sie die Informationen zum Thema "Sicherheit" → Seite 4 und "Sachschäden vermeiden" → Seite 12, um Ihr Gerät sicher ge- brauchen zu können. ¡ Um Knitterbildung zu vermeiden, beachten Sie die maximale Bela- Programm einstellen dung des "Programms"...
Grundlegende Bedienung de Dosierhilfe für Flüssigwasch- Waschmittel und Pflegemittel mittel einsetzen einfüllen Wenn Sie die Dosierhilfe als Zubehör Hinweise bestellen, müssen Sie die Dosierhilfe ¡ Beachten Sie die Informationen einsetzen. zum Thema "Sicherheit" → Seite 4 und "Sachschäden vermeiden" Den Einsatz runterdrücken und die → Seite 12, um Ihr Gerät sicher ge- Waschmittelschublade entnehmen.
de Grundlegende Bedienung Fertig in-Zeit vor Programm- Programm abbrechen start anpassen Nach Programmstart können Sie das Programm jederzeit abbrechen. Sie können die eingestellte Fertig in- Zeit vor Programmstart erneut anpas- Hinweis: Beachten Sie die Informa- sen. tionen zum Thema "Sicherheit" → Seite 4 und "Sachschäden vermei- Auf Start / Nachlegen drücken.
Kindersicherung de Kindersicherung Kindersicherung Sichern Sie Ihr Gerät gegen ein ver- Kindersicherung sehentliches Bedienen an den Be- dienelementen. Kindersicherung aktivieren Auf beide Tasten 3 Sek. ca. 3 ▶ Sekunden drücken. a Das Display zeigt . a Die Bedienelemente sind gesperrt. a Die Kindersicherung bleibt auch Gerät ausschalten nach dem Ausschalten des Geräts...
de Grundeinstellungen Grundeinstellungen Grundeinstellungen Sie können Ihr Gerät auf Ihre Bedürfnisse einstellen. Grundeinstellungen Übersicht der Grundeinstellungen Hier finden Sie eine Übersicht der Grundeinstellungen des Geräts. Grundein- Programmpositi- Wert Beschreibung stellung Endesignal 0 (aus) Die Lautstärke des Signals nach Program- 1 (leise) mende einstellen.
Reinigen und Pflegen de Auf Start / Nachlegen drücken und Trommel reinigen gleichzeitig den Programmwähler Wenn Sie oft mit einer Waschtempe- auf Position 2 einstellen. ratur von 40°C und niedriger wa- a Das Display zeigt den aktuellen schen oder das Gerät längere Zeit Wert.
de Reinigen und Pflegen Den Einsatz von unten nach oben Die Öffnung für die Waschmittel- herausdrücken. schublade reinigen. Die Waschmittelschublade und Die Waschmittelschublade ein- den Einsatz mit Wasser und Bürste schieben. reinigen und abtrocknen. Entkalken Wenn Sie Waschmittel richtig dosie- ren, müssen Sie Ihr Gerät nicht ent- kalken.
Reinigen und Pflegen de Laugenpumpe reinigen Reinigen Sie die Laugenpumpe bei Störungen, z. B. bei Verstopfungen oder Klappergeräuschen. Laugenpumpe leeren Hinweis: Beachten Sie die Informa- tionen zum Thema "Sicherheit" → Seite 4 und "Sachschäden vermei- den" → Seite 12, um Ihr Gerät sicher gebrauchen zu können. Den Entleerungsschlauch aus der Den Wasserhahn schließen.
Seite 44
de Reinigen und Pflegen Den Entleerungsschlauch in die Den Innenraum, das Gewinde des Halterung klemmen. Pumpendeckels und das Pumpen- gehäuse reinigen. Sicherstellen, dass sich das Flügel- rad der Laugenpumpe drehen lässt. Den Pumpendeckel einsetzen und zudrehen. 90° Laugenpumpe reinigen Hinweis: Beachten Sie die Informa- tionen zum Thema "Sicherheit"...
Reinigen und Pflegen de Die Wartungsklappe schließen. Vor dem nächsten Waschen Um zu verhindern, dass beim nächs- ten Waschen Waschmittel ungenutzt in den Ablauf fließt, führen Sie das Programm Abpumpen durch, nach- dem Sie die Laugenpumpe entleert haben. Den Wasserhahn öffnen. Den Netzstecker einstecken.
Seite 46
de Reinigen und Pflegen Sieb am Wasserhahn reinigen Hinweis: Beachten Sie die Informa- tionen zum Thema "Sicherheit" → Seite 4 und "Sachschäden vermei- den" → Seite 12, um Ihr Gerät sicher gebrauchen zu können. Voraussetzung: Der Wasserzulauf- schlauch ist leer. Den Wasserzulaufschlauch vom Wasserhahn abnehmen. Das Sieb mit einer kleinen Bürste reinigen.
Störungen beheben de Störungen beheben Störungen beheben Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Störungen beheben Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie- ren. So vermeiden Sie unnötige Kosten. WARNUNG Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
de Störungen beheben Störung Ursache Störungsbehebung Sieb im Wasserzulauf ist ver- "Reinigen Sie das Sieb im Wasser- ▶ zulauf" → Seite 45. stopft. Wasserhahn ist geschlos- Öffnen Sie den Wasserhahn. ▶ sen. Wasserzulaufschlauch ist Stellen Sie sicher, dass der Wasser- ▶ geknickt oder eingeklemmt. zulaufschlauch nicht geknickt oder eingeklemmt ist.
Seite 49
Störungen beheben de Störung Ursache Störungsbehebung Gerät funktioniert nicht. Stromversorgung ist ausge- Prüfen Sie, ob die Raumbeleuch- ▶ fallen. tung oder andere Geräte im Raum funktionieren. Programm startet nicht. Start / Nachlegen wurde Drücken Sie Start / Nachlegen. ▶ nicht gedrückt. Tür ist nicht geschlossen.
Seite 50
de Störungen beheben Störung Ursache Störungsbehebung → "Laugenpumpe reinigen", Waschlauge wird nicht abge- Laugenpumpe ist verstopft. ▶ pumpt. Seite 43 – –– ist aktiviert. Setzen Sie das Programm fort in- ▶ dem Sie Schleudern oder Abpum- pen wählen und Start / Nachlegen drücken. → "Programm bei Spülstopp fort- setzen", Seite 38 Wasserablaufschlauch ist zu Montieren Sie den Wasserablauf-...
Störungen beheben de Störung Ursache Störungsbehebung Wasser ist in der Trommel Wasser ist unterhalb des Kein Fehler - keine Handlung not- ▶ nicht sichtbar. sichtbaren Bereichs. wendig. Trommel ruckelt nach Pro- Ursache ist ein interner Mo- Kein Fehler - keine Handlung not- ▶...
de Störungen beheben Störung Ursache Störungsbehebung Schlürfendes, rhythmisches Laugenpumpe ist aktiv, die Kein Fehler - normales Betriebsge- ▶ Sauggeräusch. Waschlauge wird abge- räusch. pumpt. Ergebnisproblem Störung Ursache Störungsbehebung Knitterbildung. Schleuderdrehzahl ist zu Stellen Sie beim nächsten Wasch- ▶ hoch. gang eine niedrigere Schleuder- drehzahl ein.
Störungen beheben de Undichtigkeit Störung Ursache Störungsbehebung Am Wasserzulaufschlauch Wasserzulaufschlauch ist Schließen Sie den Wasserzulauf- läuft Wasser aus. nicht korrekt / fest ange- schlauch korrekt an. Wasserzulauf- schlossen. schlauch anschließen Ziehen Sie die Verschraubung fest. Am Wasserablaufschlauch Wasserablaufschlauch ist Tauschen Sie den beschädigten ▶...
de Transportieren, Lagern und Entsorgen Notentriegelung → "Wasserzulaufschlauch leeren", Um die Wäsche z. B. bei einem Seite 45. Stromausfall zu entnehmen, können Das Gerät ausschalten. Sie die Tür manuell entriegeln. Den Netzstecker des Geräts zie- hen. Tür entriegeln Die restliche Waschlauge ablas- Voraussetzung: "Die Laugenpumpe sen.
Transportieren, Lagern und Entsorgen de Alle Schrauben der 4 Transportsi- Gerät erneut in Betrieb neh- cherungen einsetzen und leicht an- ziehen. Die Transportsicherungen entfer- nen. Ca. 1 Liter Wasser in die Kammer II der Waschmittelschublade füllen. Das Programm Abpumpen star- ten. a Das Waschmittel kann beim nächs- ten Waschen nicht ungenutzt in den Ablauf fließen.
de Kundendienst Die Netzanschlussleitung durch- werden, die keine Originalteile sind trennen. und dadurch ein Defekt verursacht wird. Das Gerät umweltgerecht entsor- Funktionsrelevante Original-Ersatztei- gen. le gemäß der entsprechenden Öko- Dieses Gerät ist entsprechend design-Verordnung erhalten Sie bei der europäischen Richtlinie unserem Kundendienst für die Dauer 2012/19/EU über Elektro- und von mindestens 10 Jahren ab dem Elektronikaltgeräte (waste elec-...
Kundendienst de AQUA-STOP-Garantie Zusätzlich zu Gewährleistungsansprü- chen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Herstellergarantie leisten wir Ersatz zu folgenden Bedingungen. ¡ Sollte durch einen Fehler unseres Aqua-Stop-Systems ein Wasser- schaden verursacht werden, so er- setzen wir Schäden privater Ge- braucher.
de Verbrauchswerte Verbrauchswerte Verbrauchswerte Die folgenden Informationen werden gemäß der EU-Ökodesign-Verordnung ge- Verbrauchswerte geben. Die angegebenen Werte für andere Programme als Eco 40-60 sind nur Richtwerte und wurden in Anlehnung an die geltende Norm EN60456 ermittelt. Programm Bela- Pro- Energie- Wasser- Maxima- Schleu- Rest-...
Seite 59
Technische Daten de Leistungsaufnahme ¡ Aus-Zustand: 0,12 W ¡ Unausgeschalteter Zustand: 0,50 W Wasserdruck ¡ Mindestens: 100 kPa (1 bar) ¡ Maximal: 1000 kPa (10 bar) Länge des Wasserzu- 150 cm laufschlauchs Länge des Wasserab- 150 cm laufschlauchs Länge der Netzan- 160 cm schlussleitung Maximale Abpumphö- 100 cm Minimale Abpumphö- 60 cm Je nach Geräteausstattung Weitere Informationen zu Ihrem Mo- dell finden Sie im Internet unter htt-...
Seite 60
BSH Hausgeräte GmbH Carl-Wery-Straße 34 81739 München GERMANY www.siemens-home.bsh-group.com Hergestellt von BSH Hausgeräte GmbH unter Markenlizenz der Siemens AG *9001543708* 9001543708 (000624)
