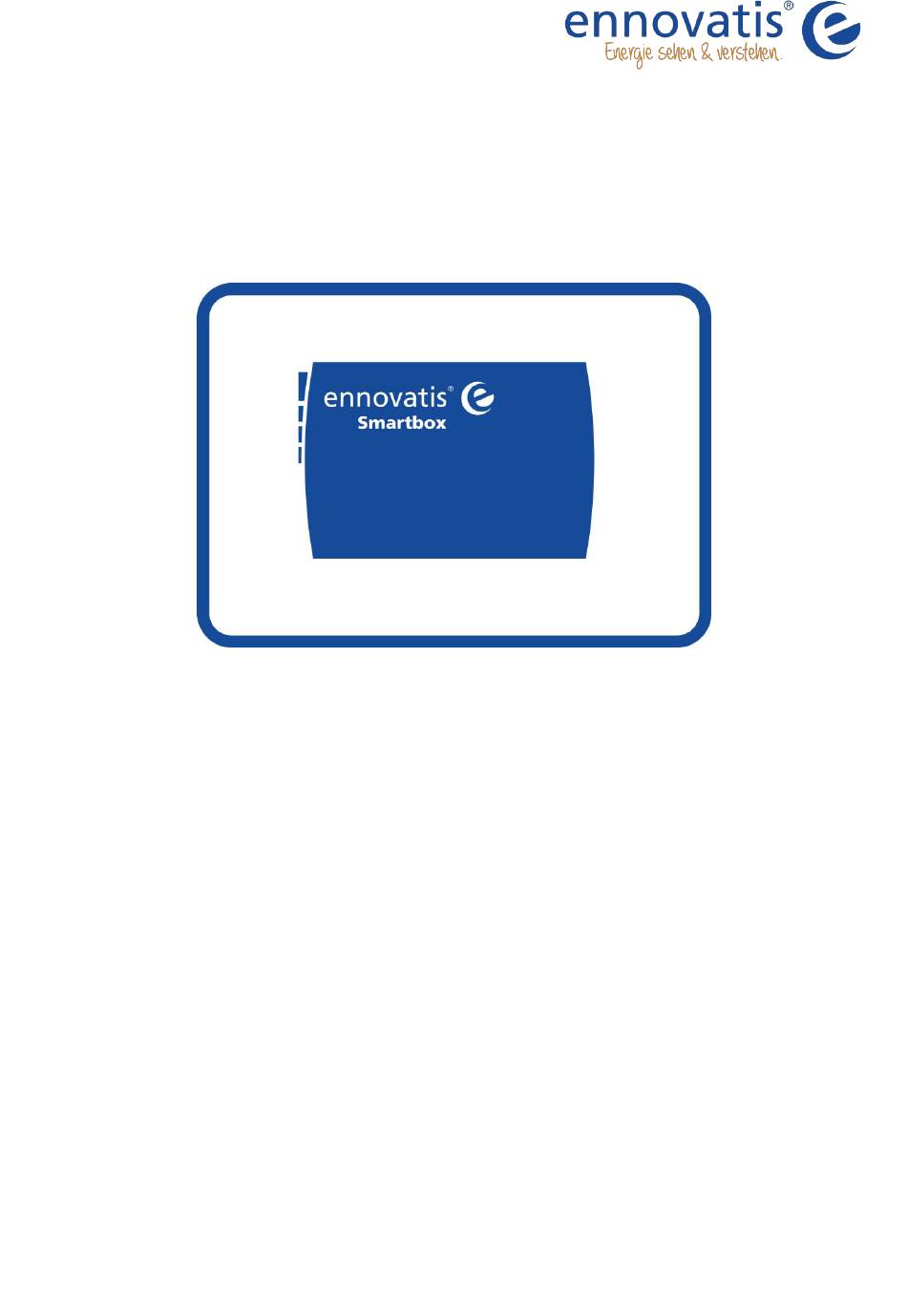

- Seite 1 Handbuch ennovatis Smartbox(Rev. 2.xx/V3)
-
Seite 2: Inhaltsverzeichnis
Symbolerklärung und Darstellungskonvention ................... 5 Allgemeine Sicherheitshinweise ......................... 6 Technische Daten ............................7 Montage ..............................9 Vor der Montage ..........................9 5.1.1 Lieferumfang Smartbox Standard ....................9 5.1.2 Lieferumfang Smartbox IP-65 ..................... 9 Betriebsbedingungen .......................... 9 Wandmontage ..........................10 5.3.1 Smartbox Standard-Wandmontage .................. - Seite 3 10.2 IO-Module ............................32 10.3 Compact Flash Karte ........................32 Verwendung der microSD-Karte in der Smartbox Rev2.xx und Rev.V3 ..........33 10.4 Sicherung von Konfiguration und Programm auf Compact Flash Karte .......... 33 10.5 Serieller Modem Port TCP/IP ......................34 Anhang A Anschlussprotokoll ...........................
-
Seite 4: Produktbeschreibung
1 Produktbeschreibung Smartbox: Vielseitiger Datensammler und Datenbote Durch die Smartbox wird der Einsatz von Energie zeitnah und im Detail messbar und damit regelbar. Das wiederum ist die Grundvoraussetzung für eine Vielzahl von Maßnahmen zur Reduzierung des Energieverbrauchs und der Kosten, z.B. bei : ... -
Seite 5: Dokumentinformationen
Querverweis: Diese Markierung markiert einen Querverweis auf eine andere Dokumentstelle. In der elekt- ronischen Form der Dokumentation können sie mit einem Mausklick auf diese Markierung zu der entsprechenden Stelle in dem Dokument springen © 2016 ennovatis Schweiz AG Seite 5 von 39... -
Seite 6: Allgemeine Sicherheitshinweise
Vor Arbeiten am elektrischen Teil der Anlage sicherstellen, dass jegliche Stromversorgung ab- geschaltet ist. Hinweis: Die Smartbox ist nicht zugelassen für die Anwendung als lebensunterstützende Vorrichtung, in sicherheitsrelevanten Systemen oder anderen lebenswichtigen Einrichtungen. Beispiele: Feuermelder, Reaktorüberwachung, medizinische Geräte, Fluggeräte In allen Anwendungsbereichen obliegt es dem Nutzer, geeignete Sicherheits- und Schutzme-chanismen zu installieren. -
Seite 7: Technische Daten
Handbuch Smartbox 4 Technische Daten Grunddaten Netzversorgung Smartbox Standard:230V AC zu 24V DC Steckernetzteil IP65-Ausführung: 100 - 240V AC, 50-60Hz zu 24V DC eingebautes Netzteil IP-65 optional: zusätzliches 12V DC oder 24V DC zur Versorgung externer Geräte Leistungsaufnahme < 2,5 Watt (Die tatsächliche Leistungsaufnahme hängt vom Wirkungsgrad des Netzteils ab sowie von weiteren angeschlossenen Sensoren und Geräten.) - Seite 8 Adresse per DHCP- Server oder statisch. Schnittstelle für Modbus/TCP-Protokoll (FW Bei Auslesung über das Internet wird eine öffentliche IP-Adresse benötigt und Port 2083 muss geöffnet oder zur Smartbox geroutet werden (Firewall). Der Internetzugang muss als Flatrate ausgelegt sein (permanente Verbindung). Hardwareseitig wird ein DSL Modem und ein Router notwendig.
-
Seite 9: Montage
M16) zur Kabeleinführung vor-gesehen. Der Schaltschrank ist auf Wunsch in anderen Größen lieferbar. 5.2 Betriebsbedingungen Tipp: Bitte wählen Sie den Standort der Smartbox sorgfältig aus. Beachten Sie, dass für den Betrieb der Smartbox ein Anschluss 230V~ erforderlich ist und gegebenenfalls eine Kommunikationsmöglichkeit zur Fernauslesung z.B. über ISDN benötigt wird. -
Seite 10: Wandmontage
Schrauben mit der beigelegten Montagehilfe (Drahtbügel, Länge ca. 25 cm) aufklappen. Dazu die unteren beiden Gehäuseschrauben entfernen und den Gehäusedeckel aufklappen. Nun auf einer Seite der Smartbox - von außen - ein Ende der Montagehilfe in die Bohrung mit Gewinde für die untere Gehäu-seschraube in der Smartbox Bodenplatte einführen. -
Seite 11: Ip65-Smartbox-Wandmontage
IP65-Smartbox-Wandmontage Das IP65-Gehäuse hat in der Normal-Ausführung folgende Maße: ca. 380 x 380 x 210 mm (BxHxT) Zur Befestigung der Smartbox werden die 4 vorhandenen Gehäuselöcher verwendet. Dazu nehmen Sie den rechten Kabelkanaldeckel ab, um alle Befestigungslöcher freizulegen. 2 cm... -
Seite 12: Stromversorgung Smartbox Ip65
Die 230V AC werden intern über einen Leitungsschutzschalter B6A und dann zum Netzteil (F1) geführt. Die Smartbox kann mit 12/24V DC versorgt werden. Das Netzteil wird als Standard geliefert mit 24V DC, als bestellbare Option mit 12V DC. Es besteht auch die Möglichkeit, beide Netzteile einzubauen. Die 24V DC werden ggf. -
Seite 13: Alle Smartboxen Nach Der Montage
Auf der Platine befinden sich grüne Anschlussstecker für die verschiedenen Eingänge (Analog, Temperatur, Digital). Leitungen können mit max. 1,5 mm² Leitungsdurchmesser angeschlossen werden. Warnung: Es ist eine Isolationsprüfung nach VDE durchzuführen. Nicht spannungsfeste Teile dabei keinen hohen Spannungen aussetzen. © 2016 ennovatis Schweiz AG Seite 13 von 39... -
Seite 14: Anschlussübersicht
(10) Schnittstelle: FIELD2 (RS232) (23) JP5: Auswahl der Analog/ISDN (11) Schnittstelle: RJ45-Ethernet (10/100MBit), TCP/IP (24) JP3: Spannung des Socket-Moduls einstellen (12) Schnittstelle: FELDBUS (RS485) (25) Modulsocket für Analog/ISDN/GSM/Bluetooth (13) JP4: RS485-Terminierung © 2016 ennovatis Schweiz AG Seite 14 von 39... -
Seite 15: Anschlussübersicht Rev. V3
SV14: MBUS-Port-Selector (MBUS/Field2) (28) JP7: RS485/2-Terminierung (29) Steckplatz für Sicherung MBUS-Modul (250mAT) (30) SV23:Auswahl GSM Led (31) RS485/1 Receive Enable/Disable (32) RS485/2 Receive Enable/Disable (33) Ledanzeige MBUS-Modul (Collision/Rx/Tx) (34) COP (Reserviert) © 2016 ennovatis Schweiz AG Seite 15 von 39... -
Seite 16: Anschlussübersicht Rev. V3
Mit diesen 2 Steckbrücken (Jumper) kann ausgewählt, über welche Schnittstelle das optionale MBUS-Modul kommuniziert. Zur Auswahl stehen der Anschluss MBUS (7) oder Field2 (10). SV14 Auswahl der M-BUS(7) Schnittstelle SV14 Auswahl der Field2(10) Schnittstelle © 2016 ennovatis Schweiz AG Seite 16 von 39... -
Seite 17: Ein-/Ausgänge
Um eine hohe Messgenauigkeit zu erreichen, sind folgende Punkte zu beachten: Nur abgeschirmte Leitungen verwenden. Wenn möglich, den Schirm auf ein separates Massepotential legen (bei der Smartbox/IP65 als Schirmschiene vorhanden). Große Kabeldurchmesser, min. 0,6 mm (empfohlen 0,8 mm, maximal 1,5mm). -
Seite 18: Einstellung Der Analogeingänge Auf Strom-/Spannungsmessung
A7 sind bei dieser Belegung der JP6-Reihe Relaisausgänge K1 und K2. Hinweis: Beim Betrieb eines Eingangs als Messung von 0/4-20 mA bitte per Software Smartbox Manager den entsprechenden Eingang umkonfigurieren, Voreinstellung ist auch hier die Betriebsart Spannungsmessung [näheres s. Kap. Smartbox Manager, AD-Wandler] 7.3 Temperatur-Eingänge... -
Seite 19: Digitale Eingänge (Impuls/Status/Tarif/Zeitsynchronisation)
GND/Masse untereinander verbunden ** galvanische Trennung ** ** keine galvanische Trennung ** Beispiel Klemmenbelegung (S2, S4 aktiv, rest passiv): S0a GND, S0b + (ebenso S1, S3, S5-S7) S2a +, S2b – (ebenso S4) © 2016 ennovatis Schweiz AG Seite 19 von 39... -
Seite 20: Konfiguration Der Digitaleingänge
Soft-ware Smartbox Manager eine Status-Anweisung angelegt werden, damit jede Änderung des Eingangssignals aufgezeichnet wird [siehe Kapitel Smartbox Manager, Anweisungstyp Status]. Die Konfiguration dieser Tarif- und Synchroneingänge wird im Smartbox Manager durchgeführt (siehe Hand- buch Smartbox, Kap. Zähler). Zusätzlich gibt es die Möglichkeit, Tarifdaten wie z.B. Hochtarif (HT), Nebentarif (NT) aufzunehmen. Es gibt 3 Tarifeingänge: IS1, IS3, IS5. -
Seite 21: Anschlussbeispiel
Ein Digitaleingang der Smartbox, hier im Beispiel 33/34, wird mittels Jumpern in den passiven Modus gesetzt. Ein Analogeingang, hier im Beispiel 1/2, wird mittels Jumpern in den Modus Spannungsmessung 0- 10 V gesetzt. Ein 1 kOhm- Widerstand wird bei der Smartbox montiert. Bei einer Smartbox mit 12V-Netzgerät ist ein 0,47 kOhm- Widerstand einzubauen. Tipp: Wegen der höheren Meßspannung wird eine Smartbox mit 24V-Netzteil empfohlen. -
Seite 22: Kommunikation
Die M-Bus-Pegelwandler sind erhältlich für 3, 20, 30, 60 oder 250 Geräte. Über M-Bus-Repeater (Verstärker) lassen sich von der Smartbox bis zu 480 M-Bus Geräte ansprechen. Wir empfehlen jedoch die Größe eines M-Bus-Netzwerkes auf 250 Geräte je Smartbox zu beschränken (Störungen, Management, Betriebssicherheit). -
Seite 23: Ascii-Feldbusmodule
Prüfen Sie vor dem Anschluss, welche Spezifikation für das anzuschließende Gerät gilt! Hinweis: Werden die Module von der Smartbox aus mit Spannung versorgt, so verwenden Sie nicht den Anschluss C (Data Ground)! Dieser Anschluss ist ausschließlich da, um vorgesehen Fremdpoten-tiale von anderen Geräten auszugleichen. -
Seite 24: Weitere Protokolle
Die Nutzung eines VPN-Kanals (Virtual Private Network) muss über eine separate Hardware zur Verfügung gestellt werden. 8.1.6 Weitere Protokolle Die Smartbox beherrscht weitere Protokolle, wie zum Beispiel CLBus (IEC1107, IEC62056-21), LON (über ein op-tionales LON-Interface). Die Informationen hierzu sind auf Anfrage erhältlich. 8.2 Kommunikationsmodule 8.2.1 Zu beachten für alle Module... -
Seite 25: Modulinstallation
Modul mit beiden Händen seitlich an der Platine anfassen und gleichmäßig und vorsichtig in den Socket drü- cken, ein Verkanten dabei vermeiden. Es ist zu kontrollieren, dass keine Pins abgeknickt werden. © 2016 ennovatis Schweiz AG Seite 25 von 39... -
Seite 26: Analog-Modem Modul
Beachten Sie auch das Kapitel 8.2.1. Zu beachten für alle Module. Hinweis: Es muss ein analoger Anschluss bei der Smartbox zur Verfügung stehen. Der Betrieb an analogen Nebenstellen ist möglich. Die Anzahl Klingeltöne bis zum Abheben des Modems können im Smartbox Manager eingestellt werden. -
Seite 27: Bluetooth Modul
Schalten Sie bei Laptops mit bereits integriertem Bluetooth Adapter diesen ab und verwenden Sie unsere Class 1 USB- Sticks. Die serielle Bluetooth Verbindung ist nun bereit zur Kommunikation mit der Smartbox. Sie brauchen jetzt zu- künftig keine weiteren Einstellungen vornehmen. -
Seite 28: Gsm/Gprs Modul
8.2.6 GSM/GPRS Modul Warnung: Vor der Montage und Inbetriebnahme muss eine gültige PIN mit Hilfe des Smartbox Managers eingetragen werden [siehe Handbuch Smartbox Manager, Modems]! Ist keine oder gar eine falsche PIN programmiert, wird die SIM-Karte automatisch nach dreima-liger Initialisierung gesperrt! Das GSM Modul wird deshalb standardmäßig nicht gesteckt geliefert. -
Seite 29: Inbetriebnahme/Konfiguration
9 Inbetriebnahme/Konfiguration 9.1 Firmware-Optionen Überprüfen Sie, ob für die von Ihnen benötigte Funktionalität die richtige Firmware auf der Smartbox einge- spielt ist. Je nach Aufgabe können in die Firmware („Betriebssystem“ der Smartbox) verschiedene Funktions-module integriert werden. Einige Funktionen müssen per Lizenz freigeschaltet werden. Andere wiederrum müssen durch aufspielen zusätzlicher Firmware installiert werden. -
Seite 30: Inbetriebnahme
- ein Modbus Master kann Daten in der SB abholen oder empfangen - die Funktionalitäten von AA und MO sind nicht mehr verfügbar Unterstützung von SD Karten. Hierfür ist ein zusätzlicher Adapter notwendig. Ab Smartbox V3 ist der Steckplatz für die Speicherkarte direkt auf der Platine. -
Seite 31: Herunterfahren/ Neustart Der Smartbox
Handbuch Smartbox 9.3 Herunterfahren/ Neustart der Smartbox Die Smartbox schreibt ca. alle 15 Minuten aufgenommene Daten vom flüchtigen Hauptspeicher in den nicht flüchtigen Flash-Speicher. Bei einem Neustart gehen die im Hauptspeicher befindlichen und noch nicht in den Flash-Speicher geschriebe-nen Daten verloren. -
Seite 32: Optionen
Wir geben grundsätzlich keine Gewährleistung darauf, dass nicht bei uns erworbene CF-Karten in der Smartbox funktionieren. Die Smartbox erkennt und liest nur Karten, die den „True IDE Mode“ unterstützen. Die bei uns erworbenen Karten wurden auf den Einsatz in der Smartbox hin getestet und werden vorformatiert geliefert. -
Seite 33: Verwendung Der Microsd-Karte In Der Smartbox Rev2.Xx Und Rev.v3
Verwendung der microSD-Karte in der Smartbox Rev2.xx und Rev.V3 Ab Firmwareversion 2.4.03a wird die microSD-Karte unterstützt. Zur Verwendung der microSD-Karte bedarf es in der Smartbox-Platine Version2.xx der Firmware mit der Option „SD“ und eines Adapters. Dieser ist Bestand-teil des Artikels „ennovatis Speichererweiterung 2GB…“ Art.Nr.10603, eine Einbauanleitung liegt dem Artikel bei. -
Seite 34: Serieller Modem Port Tcp/Ip
10.5 Serieller Modem Port TCP/IP Nicht immer ist es möglich, direkt an einen Rechner ein GSM- , Analog- oder ISDN-Modem anzuschließen. Mit der Firmware Option MP [siehe 9.1. Firmware-Optionen] können Sie aus einer Smartbox eine „Smart- Modem-Box“ machen. Die „Smart-Modem-Box“ stellt ihr eingebautes Modem-Modul über TCP/IP Netzwerk jedem zur Verfügung. -
Seite 35: Anhang A Anschlussprotokoll
Nur für Pt 1000 geeignet passiver Eingang: 2 Jumper belegen die ganze Reihe A6/A7 als Analogeingänge oder Relaisausgänge K1/K2 (Reihe 1+2 A6, 3+4 A7) Jumper oben: Relais (Auslieferungszustand) Jumper unten: Analogeingang © 2016 ennovatis Schweiz AG Seite 35 von 39... -
Seite 36: Weitere Dokumentation / Notizen
Datum/Uhrzeit Stand (kW,m³...) AD-Wandler Bezeichnung Einheit Offset Steigung bei Netzwerkanbindung: Aktuelle IP Adresse Aktuelle Subnetzmaske Aktuelles Gateway Domäne DNS-Server Alternative IP Alternative Subnetzmaske Standardgateway DHCP (J/N) Nein bei Telefonanbindung: Telefonnummer PIN/MSN © 2016 ennovatis Schweiz AG Seite 36 von 39... - Seite 37 Handbuch Smartbox Passwort bei SB Router: UDP (J/N) Nein RS485 (J/N) Nein Port Geschwindigkeit Falls SB Router: bitte in Netzwerk-Konfiguration unbedingt alternative IP eintragen und DHCP ausschalten! sonstiges © 2016 ennovatis Schweiz AG Seite 37 von 39...
-
Seite 38: Index
Relais ................................30 Relais-Ausgang ..............................13 RS232 ................................18 RS485 ................................18 Saia ................................... 20 Sicherheitshinweise ............................5 Statuseingang ..............................15 Synchroneingang .............................. 15 Tarifeingang ..............................15 TCP/IP ................................20 Temperatureingang ............................14 © 2016 ennovatis Schweiz AG Seite 38 von 39... - Seite 39 Handbuch Smartbox Unsere Anleitungen werden sorgfältig zusammengestellt, überprüft und ständig aktualisiert. Es wird keine Gewähr für fehlerhafte Informationen übernommen. Irrtümer vorbehalten. ennovatis behält sich vor, jederzeit ohne Ankündigung technische Verbesserungen zur Funktion oder zum Design an Soft- und Hardwareprodukten vorzunehmen und Überarbeitungen der Anleitungen durchzuführen.
