Inhaltszusammenfassung für GeChic On-Lap M505T/I

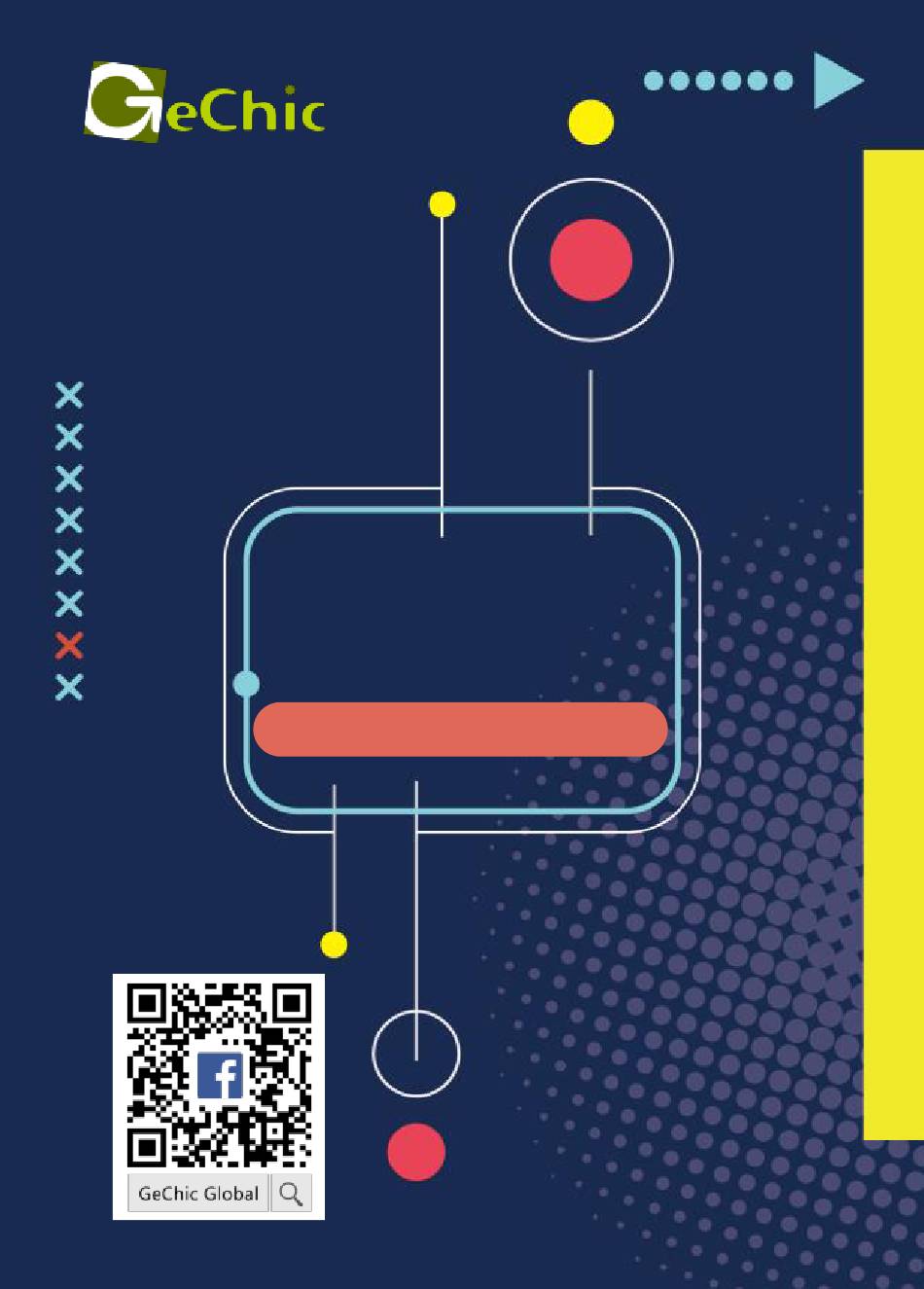

  • Seite 1 Handbuch Manuel On-Lap M505T/I Monitor...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis —I Informationen und Warnhinweise zur Nutzung des Produkts —II LCD-Pixel Erklärung Erklärung zum FCC und CE —II Erklärung zum WEEE Richtlinie —II Kapitel 1 Beschreibung des Inhalts —1 Abschnitt 1 Teilebeschreibung —1 Abschnitt 2 Zubehör Beschreibung —2 Kapitel 2 Installationsanleitung —3 Abschnitt 1 Einrichtung des M505 und Verwendung der Klapphülle...
  • Seite 3 Sommaire —IV Précautions des produits, avertissements et exclusions de garantie LCD Déclaration sur les pixels —V Déclaration de FCC & CE —V Déclaration du logo WEEE —VI Chapitre 1 Description du produit et des accessoires On-Lap —18 Section 1 L'essentiel —18 Section 2 Description des accessoires —19...

  • Seite 4: Informationen Und Warnhinweise Zur Nutzung Des Produkts

    Standbild für lange Zeit an- gezeigt wird. Wenn Sie diesen Monitor in anormalen Umgebungen wie hohen Temperaturen, hoher Luftfeuchtigkeit, Luftdichtheit, niedrigem Luftdruck usw. verwenden müssen, wenden Sie sich bitte an das Gechic Customer Service Center, um sich über Anwendungsszenarien beraten zu lassen.

  • Seite 5: Lcd-Pixel Erklärung

    Bitte lesen Sie diese Anleitung sorgfältig durch und beachten Sie die Be- triebsanweisungen und Vorsichtshinweise. Bewahren Sie dieses Dokument als zukünftige Referenz auf. Die Gechic Corporation bietet keine Garantie, dass dieses Produkt ununterbrochen oder ohne Fehler funktioniert. Von der Gar- antie werden nur Defekte unter normalen Betriebsbedingungen während der...

  • Seite 6: Konformitätserklärung Zum Ce Standard

    Ändern Sie die Ausrichtung der Antenne oder die Position des Geräts. ● Vergrößern Sie die Entfernung zwischen dem Produkt und der empfangenden Gerät. ● Stecken Sie die Stecker vom Produkt und vom empfangenden Gerät in ● verschiedene Steckdosen. Suche Sie den Verkäufer des Geräts auf, oder bitten Sie technisches Personal ●...

  • Seite 7: Kapitel 1 Beschreibung Des Inhalts

    Kapitel 1 Beschreibung des Inhalts Abschnitt 1 Teilebeschreibung (USB-Touchkabel anschließen)

  • Seite 8: Abschnitt 2 Beschreibung Des Zubehörs

    Abschnitt 2 Beschreibung des Zubehörs Standardzubehör M505T M505I HDMI-A Videokabel(1,2m) ○ ○ ○ ○ USB Typ-C Videokabel(1m) USB-A to USB-C Strom und Touchsignal Kabel(1,2m) ○ ○ 5V-2A- Ladegerät ○ 65W-PD-Netzteil & Netzkabel ○ M505T/I Klapphülle ○ M505 VESA 100 Aluminiumhalterung ○...

  • Seite 9: Kapitel 2 Installationsanleitung

    Kapitel 2 Installationsanleitung Abschnitt 1 Einrichtung des M505 und Verwendung der Klapphülle 1. M505 Bildschirmeinstellung und Einstellung des Anzeigewinkels Wie in der Abb. gezeigt, steht der Bildschirm auf dem Tisch, eine Hand stützt die obere Abdeckung des Anzeigebereichs und die andere Hand greift nach dem hervorstehenden Griffteil der Basis und dehnt sich dann nach unten aus.

  • Seite 10: Abschnitt 2 Verbindung Zum Macbook Pro/ Air

    Abschnitt 2 Verbindung zum MacBook Pro/ Air, Laptop oder Smartphone Der USB Typ-C Anschluss des angeschlossenen Computers, Smartphones usw. muss die folgenden Bedingungen erfüllen: Unterstützung des alternativen DisplayPort-Modus (USB-C (DP Alt-Modus)). ■ Kann mindestens 5V 2,0A Strom ausgeben. Wenn Smartphones und andere Geräte ■...

  • Seite 11: Abschnitt 3 M505I Bildschirm Exklusive Funktionsbeschreibung

    Hinweis: 1. Der Bildschirm lädt das Telefon in diesem Fall nicht auf. 2. Wenn das Telefon vertikal verwendet wird, wird nur das Bild in der Mitte des Bildschirms angezeigt. Wenn das Telefon horizontal verwendet wird, kann das Bild auf den meisten Bildschirmen angezeigt werden. Abschnitt 3 M505I Bildschirm exklusive Funktionsbeschreibung Nur On-Lap M505H und M505I unterstützen die folgenden Funktionen.

  • Seite 12: Verbindung Zum Nintendo Switch® Mit Dem Usb Typ-C

    3. Verbindung zum Nintendo Switch® mit dem USB Typ-C-Anschluss(Keine Touchfunktion) Nintendo Switch® unterstützt keinen externen Touchscreen, daher kann die Bildschirm-Touch-Funktion nicht verwendet werden. ○ Wie gezeigt, schließen Sie das 65W-PD-Netzteil den DC-IN-Anschluss des M505I-Bildschirms an. ○ Starten Sie den Switch-Host und verbinden Sie den Monitor mit einem USB Typ-C Videokabel (1m) mit...

  • Seite 13: Abschnitt 5 Verwenden Sie Den Hdmi Videoausgang

    2. Verwenden Sie das Ladegerät, um Strom zu übertragen Wenn der USB-A-Anschluss des Computers nicht genügenden Strom liefert, ver- wenden Sie das Ladegerät zur Stromversorgung. ○ Schließen Sie das 5V 2A-Ladegerät und das USB-A auf USB-C -Strom und Touchsig- Kabel(1,2m) an den DC IN-Anschluss des Monitors M505T an. (Für den M505I lesen Sie bitte Abschnitt 3 und schließen Sie ihn an den 65W PD-Ladegerät an.

  • Seite 14: Abschnitt 6 Anschließen Von Kopfhörer Und Lautsprecher

    Abschnitt 6 Anschließen von Kopfhörer und Lautsprecher Verbinden Sie einen Kopfhörer oder einen Lautsprecher mit dem Kopfhörerausgang des On-Lap Monitors (siehe Abbildung) Warnung: Der Kopfhörerausgang unterstützt Stereo. Stecken Sie kein Mikrofon in den Audioeingang. Falls der Computer oder die Spielkonsole mit einem Tonsystem für 5 oder 7 Kanäle ausgestattet ist, kann der Kopfhörer möglicherweise nicht alle Töne wiedergeben kann (z.B.

  • Seite 15: Kapitel 3 Schnelltasten, Led Und Osd Anweisungen

    Kapitel 3 Schnelltasten, LED und OSD Anweisungen Abschnitt 1 Schnelltasten und LED Beschreibung Drücken Sie nicht zwei Tasten gleichzeitig, da dies zu keiner oder einer feh- lerhaften Reaktion führen könnte. 1. LED Beschreibung Energieanzeige-LED: Wenn der On-Lap eingeschaltet ist leuchtet die LED grün.
  • Seite 16 2) Auto Anpassung:Ist die [Auto Kontrastanpassung] oder [Auto Hel- ligkeitsanpassung] aktiviert, wird der Monitor bei der Wiedergabe von Ani- mationen/Videos automatisch den Kontrast und die Helligkeit anpassen, um die Bildqualität zu verbessern 2. Farbeinstellungen 1) Farbeffekt: Wenn das PC-Bildausgabeformat RGB Limited ist, wählen Sie bitte "Standard 1". Wenn es sich um das RGB-Vollformat handelt, wählen Sie bitte "Standard 2".

  • Seite 17: Kapitel 4 Monitor Anzeigeeinstellung

    6. Eingangswahl 1) Eingangswahl: Wählen Sie das Eingangsvideosig- nal über HDMI-A Anschluss oder der Typ-C- Anschluss. 2) Auto Search: Wenn das „Ein“ ausgewählt ist, wird der Monitor zwei Videoeingänge nach der Reihe löschen und das erst eingelesene anzeigen. Wenn das „Aus“ ausgewählt ist, wird nur das ausgewählte Videoquelle im Eingabequelle angezeigt werden.

  • Seite 18: Kapitel 5 Einstellungen Des Touch-Monitors Und Der Einga

    Abschnitt 2 - Erweiterter Bildschirm Modus mit Mac System Klicken Sie auf [ ] und wählen [Systemeinstellungen]. Klicken Sie auf [Monitore]>[Anordnen], dann klicken Sie auf die Box neben [Bildschirme syn- chronisieren] und deaktivieren Sie die Einstellung. Klicken Sie dann auf eines der beiden Displays und ziehen Sie dieses auf die gewünschte Position.
  • Seite 19 PC-Einstellungen" in “Systemsteuerung” unter Windows 7, um die Touchscreen-Einstellungen zu starten. Wählen Sie "Setup". Wenn die Anweisungen auf M505T/I angezeigt werden, berühren Sie On-Lap M505T/I, um die Einstellung abzuschließen. 2. Verwendung des Touch Stylus M505T/I unterstützt keinen proprietären aktiven Stift des Tablets oder Smartphones.

  • Seite 20: Kapitel 6 Produktspezifikation

    Kapitel 6 Produktspezifikation Abschinitt 1 Generelle Spezifikation On-Lap M505T On-Lap M505I Artikel Bildschirm Breitbild 15.6-zoll (16:9) Auflösung 1920x1080 Farbtiefe 16.7M Farben 16.7M Farben Helligkeit 250 (cd/m²) (Typ.) 250 (cd/m²) (Typ.) Kontrastverhältnis 700:1(Typ.) Betrachtungswinkel 170°(H)/170°(V)(CR>10) Reaktionszeit 15ms(Typ.) Touch-Technologie und Projiziert-kapazitiver Touchscreen mit 10-Punkte- Betriebssystem Berührungseingängen;...

  • Seite 21: Abschinitt 2 Werksunterstütztungsmodus

    Abschnitt 2 Werksunterstütztungsmodus Auflösung Aktualisierungsrate Horizontalefrequenz (kHz) Vertikalefrequenz (Hz) 640x480 60Hz 31.469 59.940 720x480 60Hz 29.855 59.710 800x600 60Hz 37.879 60.317 848x480 60Hz 31.02 60.000 960x600 60Hz 37.212 59.635 1024x768 60Hz 48.363 60.004 1152x864 60Hz 53.783 59.959 1280x600 60Hz 37.377 59.900 1280x720 50Hz...
  • Seite 22 Touchscreen-Funktion des M505T/I-Monitors nicht Touch-Funktion nicht verwendet werden. ausgeführt, oder hat der Cursor immer in eine falsche Position reagiert. GeChic Corporation 11F-3, No. 138, Zhongming S. Rd., West Dist., Taichung, Taiwan Customer Service: service@gechic.com Rev. 2020/10/15...
  • Seite 23 élevées, une humidité élevée, une étanchéité à l'air, une basse pression atmosphérique, etc., veuillez contacter le centre de service client Gechic pour des conseils sur les conditions d'utilisation. Précautions de nettoyage de l'écran: Débranchez l'alimentation avant du nettoyer.

  • Seite 24: Lcd Déclaration Sur Les Pixels

    Conservez- vous bien ce manuel pour tout besoin. GeChic Corporation ne garantit pas que la fonction d'écran ne sera pas inter- rompu ou sans erreur. La garantie s'applique exclusivement aux défauts survenant dans le cadre d'une utilisation normale de l'appareil.

  • Seite 25: Déclaration De Conformité Ce

    Attention: 1. Les modifications non-autorisées par GeChic Corp. pourraient entraîner l'utilisateur à ne pas utiliser l'appareil. 2. Si vous avez un fil anti-interférence et un cordon d'alimentation secteur, vous devez respecter les conditions d'utilisation 3. Le fabricant n'est pas responsable des interférences de radio ou de télé- vision causées par une modification non-autorisée.

  • Seite 26: Chapitre 1 Description Du Produit Et Des Accessoires On-Lap

    Chapitre 1 Description du produit et des accessoires On-Lap Section 1 Description de la partie (connectez le câble tactile USB)

  • Seite 27: Section 2 Description Des Accessoires

    Section 2 Description des accessoires Accessoires standards M505T M505I Câble Vidéo HDMI-A (1,2m) ○ ○ Câble Vidéo USB Type-C (1m) ○ ○ Câble d'alimentation USB-A vers USB-C (1,2m) ○ ○ Chargeur 5V 2A ○ Adaptateur 65W PD & câble d'alimentation ○...

  • Seite 28: Chapitre 2 Instructions D'installation

    Chapitre 2 Instructions d'installation Section 1 Installation de l'écran M505 et application du house pliable Installation de l'écran M505 et ajustement de l'angle de vue Comme sur l'image, lorsque l'écran est sur une table, une main doit tenir la partie supérieure et l'autre main la partie inférieure pour bien l'ouvrir. Lorsque la base E/S est posée sur une table, l'angle de l'écran doit être en 40 et 85°.

  • Seite 29: Section 2 Utiliser Le Port Usb-C Afin De Connecter Un Macbook

    Section 2 Utiliser le port USB-C afin de connecter un MacBook Pro/Air®, un autre ordinateur portable, un téléphone portable Pour le connecter, un téléphone portable au port USB-C doit répondre aux conditions suivantes : Supporter la méthode DisplayPort Alternate (USB Type-C (DP Alt Mode)). ■...

  • Seite 30: Section 3 Fonction Propriétaire De L'écran M505I

    Attention : 1. L'écran ne peut pas charger de téléphone portable dans ce cas. 2. Lorsque le téléphone est en mode vertical, l'image affichée sur l'écran sera simi- laire. Il doit être en mode horizontal pour pouvoir afficher l'intégralité de l'écran. Section 3 Fonction propriétaire de l'écran M505I Seuls les On-Lap M505H et M505I prennent en charge les fonctions suivantes.

  • Seite 31: Section 4 Utiliser Le Port Hdmi In Pour Connecter Un Ordinateur

    ○ Connectez un adaptateur 65W PD au port DC IN de l'écran M505I. ○ Allumez la console Switch et utilisez le câble vidéo USB Type-C (1m) pour connecter l'écran à la console Switch. Après cela, l'écran affichera l'image de la console Switch et la chargera.

  • Seite 32: Section 5 Utiliser Le Port Hdmi Out

    ○ Utilisez le câble HDMI-A (1,2m) pour connecter l'ordi- nateur au port HDMI IN de l'écran. ○ Utilisez un câble vidéo USB ③ Type-C (1m) pour connecter les ports USB-C sur le PC et le ② moniteur pour transmettre le ①...

  • Seite 33: Section 7 Installer Le Bras Du Moniteur Ou Le Support Mural

    Section 7 Installer le bras du moniteur ou le support mural VESA100 Veuillez suivre les étapes ci-dessous pour la configuration. ○ Vissez le support M505 VESA 100 (optional pour M505I) alliage d'aluminium à la base du moniteur avec les quatre vis M4. ○...

  • Seite 34: Section 2 Description Osd

    Appuyez sur cette touche pour démarrer la fenêtre OSD. Lorsque vous utilisez le menu OSD, appuyez sur cette Menu / Sélection- touche pour confirmer les options et aller dans le menu OSD suivant. Appuyez sur ce bouton pour augmenter le volume des haut-parleurs.
  • Seite 35 3. Ratio d'aspect 1) Ratio d'aspect(Aspect Ratio): Lorsque "16: 9 écran plein" est sélectionné, l'image sera affichée sur l'affichage entier selon l'échelle 16: 9. Lorsque "4: 3" est sélection- né, l'image sera affichée dans l'échelle "4: 3", et la bordure noire sera affichée sur les deux côtés de l'affichage.

  • Seite 36: Chapitre 4 Définir Le Mode D'affichage De L'écran Étendu

    Attention : Si l'écran rentre en contact avec une force magnétique, il peut ren- contrer des problèmes. L'écran peut sembler intact, mais le curseur pourrait bouger spontanément. Veuillez remettre la sensitivité du tactile à "0". 7. Information:Il s'affiche la fréquence de vidéo d'entrée, le modèle On-Lap, le numéro de firmware et l'autres informations.
  • Seite 37 PC» dans le Panneau de con- figuration pour lancer les paramètres tactiles. veuillez sélectionner "Setup" et suivez les instructions à l'écran de Windows pour étalonner les points de contact sur le On-Lap M505T/I pour effectuer les réglages tactiles 2. Utilisation du stylet tactile M505T/I ne supporte pas le stylet actif exclusif d'autres marques de tablettes ou de smartphones.

  • Seite 38: Chapitre 6 Fiche Technique

    Chapitre 6 Fiche Technique Section 1 Spécifications générales article On-Lap M505T On-Lap M505I panneau écran large 15.6” (16:9) Résolution 1920x1080 Profondeur couleur 16.7M couleurs 16.7M couleurs Luminosité 250 (cd/m²) (Typ.) 250 (cd/m²) (Typ.) Contraste Ratio 700:1(Typ.) Angle de vue 170°(H)/170°(V)(CR>10) Temps de Réponse 15ms(Typ.) Écran tactile capacitif projeté;...

  • Seite 39: Section2 Mode D'affichage De Support

    Section2 Mode d'affichage de support fréquence de Fréquence horizontale Fréquence verticale Résolution rafraîchissement (kHz) (Hz) 640x480 60Hz 31.469 59.940 720x480 60Hz 29.855 59.710 800x600 60Hz 37.879 60.317 848x480 60Hz 31.02 60.000 960x600 60Hz 37.212 59.635 1024x768 60Hz 48.363 60.004 1152x864 60Hz 53.783 59.959...
  • Seite 40 M505T/I. seur pourrait bouger. Ce- pendant, il ne fonctionnera pas ou se déplacera dans la mauvaise direction. GeChic Corporation 11F-3, No. 138, Zhongming S. Rd., West Dist., Taichung, Taiwan Customer Service ： service@gechic.com Rev. 2020/10/15...
