Lutron C-R-M1 Installationsanweisungen

C-R-M1 and EC-IR-WH
Infrared (IR) Receiver Installation Instructions
Rated at 20 V 3 mA
Please read before installing.
Step 1: Determining the Infrared Receiver
Mounting Location
Determine the proper location of the Infrared (IR) Receiver
using the adjacent diagram.
• The IR receiver mounts easily into any ceiling tile or pendant
fixture.
• The IR receiver will work with an IR Transmitter up to 2.5 m
(8 ft) away when mounted on ceilings up to 4.5 m (15 ft).
• The cone of reception is centered upon the IR receiver per
the adjacent diagram.
• Ensure that the IR receiver is placed with a clear line of sight
to the desired control locations.
• The cone of reception may be different when the IR receiver
is mounted outside the ceiling height constraints outlined
above.
R R a a d d i i u u s s = = 2 2 . . 5 5 m m ( ( 8 8 f f t t ) )
Step 2: Mounting the Infrared Receiver
• Drill a 10 mm (3/8 in) diameter hole in the ceiling tile or pen-
dant fixture.
• Thread the wires through the hole.
• Install the IR receiver into the hole.
• Secure the IR receiver with the mounting hardware provided
(hand tighten only).
Note: If the stem of the IR receiver must be shortened due to
Pendant Fixture
its location (for instance, in a pendant fixture) this should be
done prior to wiring.
Step 3: Wiring the Infrared Receiver
Red Black
• Make sure that the supply breaker to the control system is OFF.
• Connect the three wires of the IR receiver to the appropriate
terminals of the ballast, ballast module, or sensor input.
• Insulation on sensor wires is rated for 600 V.
For additional wire between sensor and device up to 30 m
(100 ft) maximum, Lutron recommends three-conductor
0.50 mm 2 (22 AWG) solid cable be used, or contact Lutron
for model number.
NOTICE: IR receiver circuits are IEC PELV/NEC Class 2
®
only. Unless otherwise specified, the voltages do not
exceed 35 V . These circuits comply with the require-
ments of NFPA 70, National Electrical Code (NEC ). When
® ®
installing the sensors, follow all applicable national and/or
local wiring regulations.
Note: Only one IR receiver can be wired to an individual bal-
last, ballast module, or sensor input. A receiver cannot be
wired to more than one input. Control of multiple loads may be
achieved through programming.
Step 4: Testing the Infrared Receiver
• Ensure power to the lighting circuit is ON.
WARNING: Electric shock hazard. Can cause seri-
ous injury or death. The lighting circuit should be
energized only when all wiring is complete and all
persons are clear of fixtures/devices. Turn power
ON only after checking that it is safe to do so.
• Point an IR transmitter (EcoSystem Programmer or Personal
Remote) directly at the IR receiver.
• Press or activate buttons on the IR transmitter to ensure
proper reception of IR signals by the ballast or ballast
module.
• The LED on the IR receiver will flash.
If the lights do not respond to transmitted IR signals, and the
LED does not flash:
• Double check the IR receiver wiring.
• Replace or charge the IR transmitter batteries.
• Verify the IR receiver is receiving 20 V between the black
and red wires.
• Consult the Lutron Technical Support Center at
1-800-523-9466 (24 hours/7 days).
The warranty for your Lutron system was included with your original system submittal package. It can also be viewed at
www.lutron.com/warranty
These products may be covered under one or more of the following US patents: 7,142,932; 7,391,297; and corresponding
foreign patents. US and foreign patents pending.
R
Lutron Electronics Co., Inc. C-R-M1 y EC-IR-WH
7200 Suter Road
Instrucciones de montaje de receptor de infrarrojos (IR)
Coopersburg, PA 18036-1299, U.S.A.
Made and printed in the U.S.A. 08/2009
Capacidad 20 V 3 mA
Leer antes de la instalación.
Paso 1: Determinación de la ubicación
de montaje del receptor de
infrarrojos
2 2 . . 5 5 – – 4 4 . . 5 5 m m
Determine la ubicación adecuada para el receptor de infrarro-
( ( 8 8 – – 1 1 5 5 f f t t ) )
jos (IR) utilizando el gráfico adyacente.
• El receptor IR se monta fácilmente en cualquier panel del
techo o portalámparas colgante.
• El receptor IR funcionará como un transmisor IR hasta una
distancia de 2,5 m cuando se instala en techos de hasta
4,5 m de altura.
• El cono de recepción se centraliza en el receptor IR, como
9 9 1 1 c c m m
se muestra en el gráfico adyacente.
( ( 3 3 f f t t ) )
• Asegúrese de que el receptor IR esté colocado en punta de
vista sin obstáculos hasta las ubicaciones de control
deseadas.
• El cono de recepción puede ser diferente cuando el recep-
tor IR se monta fuera de las limitaciones de altura de techo
indicadas anteriormente.
Paso 2: Montaje del receptor de infrarrojos
• Taladre un orificio de 10 mm de diámetro en el panel del
techo o portalámparas colgante.
• Pase los cables a través del agujero.
• Instale el receptor IR en el agujero.
• Fije el receptor IR con los elementos de montaje incluidos
(apretar sólo manualmente).
Nota: Si es necesario acortar el vástago del receptor IR
Ceiling Tile or Fixture
debido a su ubicación (por ejemplo, en un portalámparas col-
gante), deberá hacerse antes de proceder con el cableado.
Paso 3: Cableado del receptor de infrarrojos
White Red = 20 V
• Asegúrese de que el magnetotermico del sistema de control esté
Black = Common
en OFF(apagado).
White = IR Output
• Conecte los tres hilos del receptor IR a los terminales apropiados
del balasto, módulos de balastos o entrada de sensor.
• El aislamiento de los cables del sensor tiene una capacidad de
600 V.
Para la utilización de cable adicional entre el sensor y el
portalámparas de hasta un máximo de 30 m, Lutron
recomienda un cable sólido de tres conductores 0,50 mm
(22 AWG), o puede solicitar a Lutron el número de modelo.
AVISO: Los circuitos del receptor IR son sólo IEC
PELV/NEC Clase 2. A menos que se especifique de otro
®
modo, no se superarán voltajes de 35 V
Note: Wire length between
cumplen con los requisitos de NFPA 70, National Electrical
sensor and device must not
Code (NEC ). Para la instalación de los sensores, cumpla
exceed 30 m (100 ft). ® ®
con todas las regulaciones de cableado nacionales y/o
locales aplicables.
Nota: Sólo se puede conectar un receptor IR a un balasto
individual, módulo de balastos o entrada de sensor. No se
puede conectar un receptor a más de una entrada. Pueden
controlarse cargas múltiples a través de programación.
Paso 4: Comprobación del receptor de
infrarrojos
• Asegúrese de que esté conectado el circuito de iluminación.
PRECAUCIÓN: Peligro de descargas eléctricas.
Puede causar lesiones de gravedad o fatales.
Conecte el circuito de iluminación sólo
cuando haya completado todo el cableado y todas
las personas estén alejadas de los portalám-
paras/aparatos. Encienda sólo tras comprobar las
condiciones de seguridad.
• Dirija un transmisor IR (programador EcoSystem o mando a
distancia personal) directamente al receptor IR.
• Pulse o active los botones del transmisor IR para asegurarse
de que se produce una correcta recepción de las señales IR
en el balasto o módulo de
balastos.
• Parpadeará el indicador LED del receptor de infrarrojos.
Si las luces no responden a las señales IR transmitidas y el LED
no parpadea:
• Vuelva a comprobar el cableado del receptor IR.
• Sustituya o cargue las pilas del transmisor IR.
• Compruebe que el receptor IR está recibiendo 20 V
los cables negro y rojo.
• Consulte al Centro de Asistencia Técnica de Lutron en
+1.888.235.2910 (México) o 900.948.944 (España).
La garantía de su sistema Lutron se ha incluido en el paquete de entrega original. También puede consultarla en www.lutron.com/warranty
Estos productos pueden estar protegidos por una o varias de las siguientes patentes de E.U.A.: 7,142,932; 7,391,297y las correspondi-
entes patentes extranjeras. Patentes pendientes en E.U.A. y en el extranjero.
031-286 Rev. A
R
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Realizado e impreso en EU.A. 08/2009
2,5–4,5 m
91 cm
Radio = 2,5 m
Portalámparas Panel de techo o
colgante portalámparas
Rojo Negro Blanco Rojo = 20 V
Negro = Común
Blanco = Salida IR
2
. Estos circuitos
Nota: La longitud del cable entre
el sensor y el portalámparas no
será superior a 30 m.
entre
C-R-M1 et EC-IR-WH
Instructions d'installation des récepteurs à infrarouges (IR)
Alimentation : 20 V 3 mA
À lire avant de procéder à l'installation.
Étape 1 : Détermination de l'emplacement
de montage du récepteur à
infrarouges
Déterminer l'emplacement correct du récepteur à infrarouges
(IR) à l'aide du schéma ci-contre.
• Le récepteur IR s'intègre facilement dans toutes les dalles
de faux plafond ou dans les luminaires.
• Le récepteur IR fonctionne avec un émetteur IR jusqu'à une
portée de 2,5 m pour une hauteur sous plafond de 4,5 m.
• Le cône de réception est centré sur le récepteur IR selon le
schéma ci-contre.
• S'assurer qu'aucun obstacle ne se trouve entre le récepteur
et l'émetteur IR.
• Le cône de réception peut varier lorsque le récepteur IR est
monté au delà des hauteurs de plafond prescrites.
R R a a y y o o n n = = 2 2 , , 5 5 m m
Étape 2 : Montage du récepteur à
infrarouges
• Percer un trou de 10 mm de diamètre dans la dalle de faux
plafond ou le luminaire.
• Passer les fils à travers le trou.
• Installer le récepteur IR dans le trou.
• Fixer le récepteur IR avec le matériel de montage fourni (ser-
rer uniquement à la main).
Remarque : si la tige du récepteur IR doit être raccourcie en
raison de l'emplacement (par exemple, intégration dans un Luminaire
luminaire), cette opération doit être effectuée avant le câblage.
Étape 3 : Câblage du récepteur à infrarouges
Rouge Noir
• S'assurer que l'alimentation principale est coupée.
• Brancher les trois fils du récepteur IR sur les bornes correspon-
dantes du ballast, du module de ballast ou de l'entrée de capteur.
• L'isolation des fils du capteur est prévue pour une valeur nominale
de 600 V.
Pour un câblage supplémentaire jusqu'à 30 m entre le capteur et
l'appareil, Lutron recommande d'utiliser un câble rigide à trois
conducteurs de section 0,50 mm 2 (22 AWG). Il est aussi possible
de contacter Lutron pour le numéro de modèle.
AVIS : les circuits de récepteur IR sont de classe 2 IEC
PELV/NEC uniquement. Sauf indication contraire, les tension ne
®
doivent pas excéder 35 V . Ces circuits sont conformes aux
exigences du code électrique national NFPA 70, National
Electrical Code (NEC ). Lors de l'installation des capteurs,
® ®
respecter les réglementations nationales et/ou locales applica-
bles en matière de câblage.
Remarque : il n'est possible de câbler qu'un seul récepteur IR à un
ballast, un module de ballast ou une entrée de capteur. Un récep-
teur ne peut pas être câblé à plusieurs entrées. L'affectation du
récepteur à un luminaire ou un groupe de luminaires est réalisée
par la programmation du système.
Étape 4 : Test du récepteur à infrarouges
• S'assurer que le circuit d'éclairage est sous tension.
AVERTISSEMENT : Risque de choc électrique. Peut
causer de graves blessures ou la mort. Le circuit
d'éclairage doit être mis sous tension uniquement
lorsque l'ensemble du câblage est terminé et que
toutes les personnes sont éloignées du luminaire et
des appareils. Rétablir l'alimentation uniquement
après avoir vérifié que cela ne représentera pas de
danger.
• Diriger un émetteur IR (programmateur EcoSystem ou télécom-
mande) vers le récepteur IR.
• Appuyer ou activer les touches de l'émetteur IR pour vérifier la
réception correcte des signaux IR par le ballast ou le module de
ballast.
• La LED sur le récepteur IR clignote.
Si l'éclairage ne répond pas aux signaux IR transmis et que la LED
ne clignote pas :
• Vérifier à nouveau le câblage du récepteur IR.
• Remplacer ou charger les piles de l'émetteur IR.
• Vérifier que le récepteur IR reçoit une tension de 20 V entre les
fils noir et rouge.
• Consulter le centre d'assistance technique Lutron au
0800.90.12.18 (France) ou 1.800.523.9466 (Canada).
La garantie de votre système Lutron a été incluse dans l'emballage d'expédition de votre système original. Il est également possible de la
consulter sur le site www.lutron.com/warranty
Ces produits peuvent relever du domaine d'application d'un ou plusieurs brevets américains suivants : 7,142,932 ; 7,391,297 ; ainsi que de
leurs équivalents étrangers. Brevets américains et étrangers en cours.
R
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Fabriqué et imprimé aux États-Unis. 08/2009
2 2 , , 5 5 – – 4 4 , , 5 5 m m
9 9 1 1 c c m m

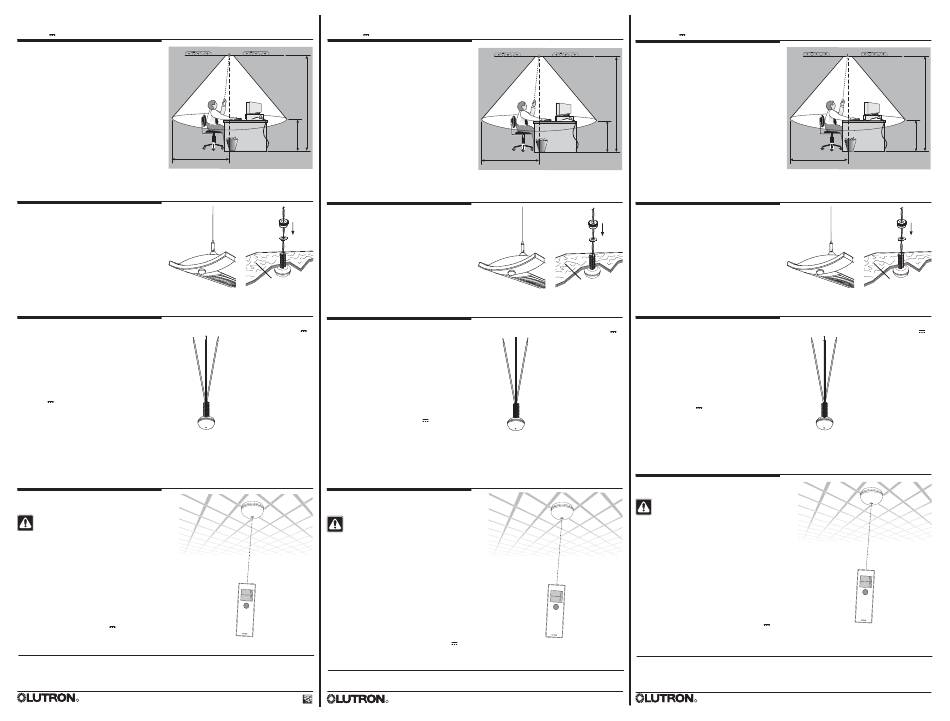

Dalle de faux plafond
Blanc Rouge = 20 V
Noir = Commun
Blanc = Sortie IR
Remarque : la longueur de câble
entre le capteur et l'appareil ne doit
pas excéder 30 m.
