- Seite 1 Sensing ® Hygromaster Protimeter Thermo-Hygrometer Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Datenloggerfunktionen – Lesen der Daten .........19 GE Protimeter Hygromaster... -
Seite 3: Einleitung

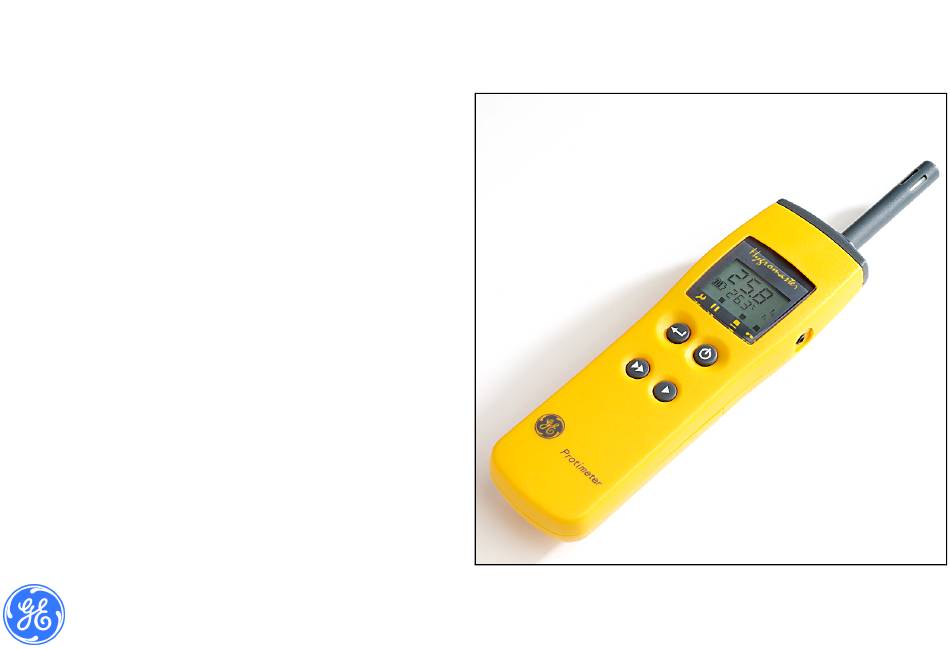

Einleitung Der GE Protimeter Hygromaster ist ein portabler Hygrometer mit optionalem Datenspeicher. Punktuelle Messungen der relativen Luftfeuchtigkeit, des Taupunkts, des Mischungsverhältnisses und der Umgebungstemperatur werden durch Drücken einer Taste auf einem geteilten Display angezeigt. Mit einem optionalen Oberflächentemperatursensor kann auch die aktuelle Temperatur an Wänden, Böden usw. gemessen werden. -
Seite 4: Steckbare Feuchtesensoren Hygrostick® Und Quikstick
Feuchte Umgebungstemperatur 30 bis 100 %rF 0 bis 50 °C Hygrostick Grau Ø 8 mm x 50 mm Quikstick Schwarz Ø 8 mm x 50 mm 1 bis 100 %rF -10 bis 70 °C GE Protimeter Hygromaster Seite 4... -
Seite 5: Funktionstasten
Wenn diese Tasten einzeln für sich betätigt werden, führen Sie die folgenden Standardfunktionen aus: Tabelle 2: Funktionstasten Tasten Funktion EIN, AUS und Halten Bildlauf oben Bildlauf unten Speichert Messwert Einzelheiten zu allen Tastenkombinationen finden Sie in Tabelle 3 bis Tabelle 8. GE Protimeter Hygromaster Seite 5... -
Seite 6: Standardfunktionen - Feuchtigkeits- Und Temperaturmessungen
Mischungsverhältnis/die absolute Feuchtigkeit (ppmw/gpp) auf der oberen Anzeige darzustellen. Drücken Sie mehrmals in Folge auf , um die Lufttemperatur (TA), die Oberflächen- temperatur (TS), die Differenz zwischen Oberflächen- und Taupunkt-Temperatur (Δ-T), Uhrzeit und Datum und die Seriennummer des Messfühlers anzuzeigen. GE Protimeter Hygromaster Seite 6... -
Seite 7: Funktionstabellen
Hinweis: Falls sich aufeinander folgende Anzeigen auf beiden Hälften des Displays nicht ändern, blinkt der Dezimalpunkt auf der oberen Anzeige, um darauf hinzuweisen, dass immer noch neue Messungen durchgeführt werden. Funktionstabellen Für Stichprobenmessungen siehe Tabelle 3 auf der nächsten Seite. GE Protimeter Hygromaster Seite 7... -
Seite 8: Erklärung
Datum, Messfühler- Seriennummer Messfühlers wird quer über das Display gerollt. Speichert Messwert im Zum Speichern aller Messwerte drücken Messgerätespeicher (Protokollieren) und 3 Sekunden lang gedrückt halten. Zeigt kurz die Protokoll-Aufzeichnungs- nummer und die gespeicherten Daten an. GE Protimeter Hygromaster Seite 8... - Seite 9 Tasten drücken und 2 Sekunden lang Modus gedrückt halten, um den Messgerät- Setup-Modus aufzurufen – siehe „Messgerät-Setup“ (Tabelle 6). Kurzbefehl zum Schaltet die Oberflächentemperatur- Anschlussbuchse EIN, AUS (RS232- Aufrufen der Modus) oder in den Automatikmodus. Oberflächentempe (RS 232 mode) ratur-Setup-Modi GE Protimeter Hygromaster Seite 9...
- Seite 10 Einstellungen zu speichern. Nullstellung aktueller Setzt den aktiven Parameter auf den Mindestwert Parametereinstellungen zurück (keine) Zeitüberschreitung Wenn 5 Sekunden lang keine Taste gedrückt wird, wird der Setup-Modus beendet, ohne evtl. Änderungen zu speichern. GE Protimeter Hygromaster Seite 10...
- Seite 11 24 Std. (Protokollierung) eingestellt auf 15 Minuten (Beispiel) WB First Verzögerung vor dem 0 (keine 24 Std. (WB zuerst) Protokollieren ist auf „Keine“ Verzöger- eingestellt (wenn die ung) Einstellungen akzeptiert werden, werden sie sofort gespeichert). GE Protimeter Hygromaster Seite 11...
- Seite 12 Wenn das Intervall auf einen anderen Wert als 0 eingestellt ist, ist die Protokollierung aktiv und erscheint das Symbol . Wenn während dieses Verfahrens auf gedrückt oder 5 Sekunden lang überhaupt keine Taste gedrückt wird, wird der Modus sofort beendet, ohne dass Änderungen vorgenommen werden. GE Protimeter Hygromaster Seite 12...
- Seite 13 0 (nein) 1 (ja) die Werkseinstellung zurückgesetzt. Definiert die automatische Abschalt- 2 Min. 9 Min. Wartezeit. 0 = bleibt bis zu manueller Abschaltung eingeschaltet °C und ppmw oder °F und gpp wählen °C °C °F GE Protimeter Hygromaster Seite 13...
- Seite 14 Verzögerung von mehr als 5 Sekunden auftritt, schaltet das Messgerät in seinen normalen Betriebsmodus um, ohne die Setup-Parameter zu ändern. Wenn nach Anzeige von die Taste gedrückt wird, werden die neuen Einstellungen akzeptiert. Sie bleiben beim Ausschalten des Messgeräts erhalten. GE Protimeter Hygromaster Seite 14...
- Seite 15 Temperaturmessung unter Umgehung des Messgerät-Setup-Menüs einstellen. Bei jeder Betätigung dieses Tastenpaars wird die Anzeige auf dem unteren Display zwischen ON (EIN) und OFF (AUS) umgeschaltet. Externe Temperaturmessung auf ON (EIN) ON (EIN) oder OFF (AUS) setzen (AUS) (AUS) GE Protimeter Hygromaster Seite 15...
-
Seite 16: Datenloggerfunktionen - Pc-Setup
(also nicht als - erscheint). Dies lässt darauf schließen, dass eine Kommunikations- verbindung hergestellt wurde. Überprüfen Sie andernfalls die Einstellungen auf der Registerkarte Communication (Kommunikation). Klicken Sie auf Set Time (Zeit einstellen), um die Uhr des Hygromaster mit der PC-Uhr zu synchronisieren. GE Protimeter Hygromaster Seite 16... - Seite 17 Gerät in die zu überwachende Umgebung. Vergewissern Sie sich, dass oben am Messgerät ein Hygrostick- oder Quikstick-Sensor angeschlossen ist. und halten Sie die Taste gedrückt, bis auf dem Display OFF (AUS) Drücken Sie auf angezeigt wird. GE Protimeter Hygromaster Seite 17...
-
Seite 18: Datenloggerfunktionen - Manuelles Protokollieren (Aufzeichnen)
Sie in diesem Fall, dass der seitliche Anschluss zuvor auf den Oberflächentemperatur- Modus eingestellt worden sein muss. Auch hier ist es nicht erforderlich, die Speicherung zuerst zu aktivieren, auch wenn dies zur Einstellung der Auftragsnummer sinnvoll sein kann. GE Protimeter Hygromaster Seite 18... -
Seite 19: Datenloggerfunktionen - Lesen Der Daten
Download-Dialogfeld. Verwenden Sie Latest specified number of records (Letzte angegebene Zahl von Datensätzen), um auf Wunsch ältere Daten wiederherzustellen. Klicken Sie nach Abschluss des Downloads auf OK und speichern Sie auf die entsprechende Aufforderung hin die Messwerte. GE Protimeter Hygromaster Seite 19... - Seite 20 Folge- und sonstige Schäden übernehmen, die durch Verwendung des Messgeräts auftreten. 1100 Technology Park Drive Billerica, MA 01821-4111 Web: www.gesensing.com/protimeterproducts Irland Sensing House Shannon Free Zone East, Shannon, County Clare Web: www.gesensing.com/protimeterproducts ® ® Protimeter Hygromaster und Hygrostick sind eingetragene Marken von GE Sensing. INS7700-GE, Rev. B August 2007...
