- Seite 1 Sensing Psyclone™ Protimeter Thermo-Hygrometer Bedienungsanleitung INS7800, Rev. B September 2007 Der Psyclone ist ein Produkt von Protimeter. Protimeter hat sich mit anderen führenden Messtechnik-Herstellern unter dem neuen Namen GE Sensing zusammengeschlossen. Psyclone ist eine eingetragene Marke von GE Sensing.

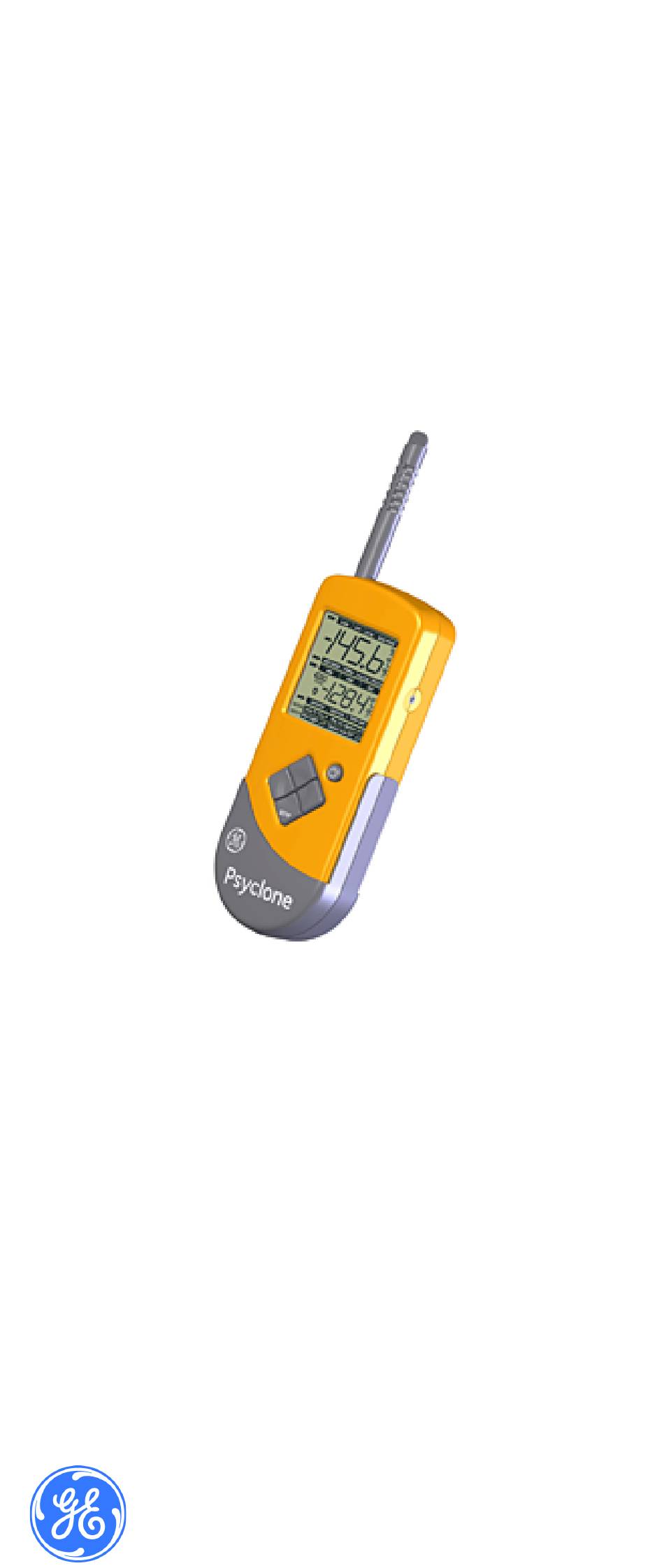

- Seite 3 Einleitung Der GE Protimeter Psyclone Thermo- Hygrometer misst die relative Feuchtigkeit sowie die Temperatur mittels psychrometrischer Messungen. Eine Taste aktiviert die Funktionen Start , Halten und AUS und vier Pfeiltasten ermöglichen Setup und Veränderung der Messungen auf der LCD-Anzeige. Mit einem optionalen Oberflächentemperatur-Sensor können...
- Seite 4 Tabelle 1: Psyclone-Messparameter Parameter Symbol % Relative % RH Luftfeuchtigkeit Grains per Pound Gramm pro Kilogramm g/kg Taupunkttemperatur DEW POINT Feuchtetemperatur WET BULB kcal/kg Kilokalorie pro Kilogramm BTU/lb British Thermal Units pro Pfund Umgebungstemperatur AMBIENT Oberflächentemperatur SURFACE Nähe zum Taupunkt an TEMP DIFF Oberfläche Wird angezeigt, wenn beim Setup die...
- Seite 5 Erstmalige Inbetriebnahme des Psyclone Der Psyclone wird mit zwei bereits eingesetzten AA-Batterien (1,5 V) geliefert. Um mit dem Gebrauch des Messgeräts zu beginnen, den einziehbaren Messkopf heraus ziehen und die \EIN -Taste drücken. Die LCD-Anzeige blinkt kurz, ähnlich wie in Abbildung 2 unten. Nach einigen Sekunden wechselt das Messgerät in den Messmodus und zeigt die derzeit aufgewählten Parameter an, wie in...
- Seite 6 Erstmalige Inbetriebnahme des Psyclone (Forts.) Abbildung 3: Typische Anzeige während des Betriebs • Um einen bestimmten Messwert auf dem Psyclone zu fixieren, muss kurz die Taste gedrückt werden. Die Meldung „Hold“ wird links des Temperaturmesswerts eingeblendet, wie in Abbildung 2 auf der vorherigen Seite dargestellt.
-
Seite 7: Auswählen Von Parametern Und Berechnungen
Auswählen von Parametern und Berechnungen Mit den vier Pfeiltasten die Maßeinheit und Berechnungen auswählen, die angezeigt werden sollen. Eine der Pfeiltasten drücken, um zur Parameterzeile zu blättern (in Abbildung 2 auf Seite 3 abgebildet); danach die RECHTS -Pfeiltaste drücken, um zum Parameter oder zur Berechnung zu blättern. - Seite 8 Auswählen von Parametern und Berechnungen (Forts.) • Auswählen einer Berechnung (Minimum, Maximum oder Mittelwert): Zur mittleren Zeile blättern, danach die RECHTS- oder LINKS -Pfeiltaste drücken, um die gewünschte Berechnung auszuwählen. Die Min/ Max/Mittelwert-Berechnungen werden ab dem letzten Einschaltzeitpunkt des Messgeräts durchgeführt.
-
Seite 9: Einstellen Der Benutzeroptionen
Einstellen der Benutzeroptionen Um die Benutzeroptionen auf die gewünschten Anforderungen einzustellen, die Taste SETUP (die AB -Pfeiltaste) 2 Sekunden lang fest gedrückt halten. Der untere Teil der Anzeige wird eingeblendet, der ungefähr der in Abbildung 4 unten entspricht. Abbildung 4: Setup-Menü Die werksseitigen Standardeinstellungen sind: •... - Seite 10 Einstellen der Benutzeroptionen (Forts.) • Units °F/°C — (Maßeinheiten °F/°C) Alle Temperatur-Messwerte können entweder in °F oder °C angezeigt werden. (Wenn °C eingestellt ist, werden andere Parameter in metrischen Maßeinheiten angezeigt, wie g/kg. Wenn °F eingestellt ist, wird eine Eingabeaufforderung eingeblendet, ob andere Parameter in nicht-metrischen Maßeinheiten angezeigt werden sollen, wie GPP...
- Seite 11 Einstellen der Benutzeroptionen (Forts.) • Backlight — (Hintergrundbeleuchtung) Die Hintergrundbeleuchtung für die LCD- Anzeige kann so eingestellt werden, dass sie zwischen 1 und 9 Minuten aktiviert bleibt. (Wenn die Zeitspanne auf „0“ eingestellt wird, ist die Hintergrundbeleuchtung deaktiviert.) Mit den AUF - und AB -Pfeiltasten zur gewünschten Anzahl von Minuten nach dem letzten Tastendruck blättern.
- Seite 12 Gebrauch des optionalen Oberflächentemperatur- Sensors (#BLD7710-080) Hinweis: Die Optionen für Oberflächentemperatur (Surface) und Temperaturunterschied (Temp Diff) erscheinen nur, wenn die Option für Oberflächentemperatur- Messkopf benutzt wird. Messen von Oberflächentemperaturen mit dem optionalen Sensor: 1. Den Oberflächentemperatur- Messkopf an der rechten Seite des Psyclone anschließen.
- Seite 13 Gebrauch des optionalen Oberflächentemperatur- Sensors (Forts.) Im Modus Surface ist der angezeigte Messwert die Oberflächentemperatur. (Warten, bis sich der Messwert stabilisiert hat.) Im Modus Temp Diff ist die angezeigte Temperatur der Unterschied zum Taupunkt (bei dem Kondensation auftritt). Beispiel: Ein Messwert von 5 Grad zeigt an, dass die Oberflächentemperatur um 5 Grad über dem Taupunkt liegt.
- Seite 14 Batterien ausgetauscht werden müssen, die Abdeckung an der Rückseite des Psyclone entfernen und zwei 1,5 V, AA-Batterien einsetzen. Keine aufladbaren Batterien benutzen. Fehlercodes E-1: Sensor-Messkopf reagiert nicht E-2: CRC-Prüfsummenfehler Wenn einer dieser Codes eingeblendet wird, GE Sensing kontaktieren. Seite 12 Protimeter Psyclone...
-
Seite 15: Technische Daten
Ersatzteile Zur Bestellung der unten angeführten Teile oder für Service unter 800-833-9438 (Nordamerika) oder +353 61 470200 (Europa und Asien) oder über www.gesensing.com mit GE Sensing Kontakt aufnehmen. • Batterieabdeckung (BAT7800) • Beutel (POU8512) • Gürtelklemme (BLD7810) Technische Daten Stromversorgung 2 x AA 1,5 V Material –... - Seite 16 Technische Daten (Forts.) Betriebstemperaturbereich 0 bis 50 °C Temperaturmessbereich -20 bis 85 °C – Messkopf in Schacht Temperaturgenauigkeit ± 0,5 °C (0 bis 50 °C) Zertifikate CE-Zertifikat, RoHS-Konformität und WEEE Emissionen: Klasse A Immunität, Annex C. Leistungskriterien – nicht kontinuierlicher Betrieb Seite 14 Protimeter Psyclone...
- Seite 17 Begriffsverzeichnis Symbol Definition Die Konzentration von Wasserdampf in Luft bei einer bestimmten Temperatur, im Vergleich zur maximalen Menge, die die Luft bei dieser Temperatur aufnehmen kann (als Prozentwert). Spezifische Das Verhältnis der Masse Feuchte Wasserdampf zur Masse (GPP, g/kg trockene Luft. Bei sehr und PPMw) geringen Konzentrationen wird die...
- Seite 18 Begriffsverzeichnis (Forts.) Symbol Definition Feuchtetemp. Die Temperatur eines (wet bulb) benetzten Thermometers (°C/°F) in strömender Luft. Die Feuchtetemperatur ist ein Maß für die Verdunstung, die durch die Konzentration des Wasserdampfs in der Luft beeinflusst wird. Enthalpie Die benötigte thermische (kcal/kg) Energiemenge, um das gesamte Wasser aus 1 kg Luft zu entfernen und auf...
-
Seite 19: Beschränkte Gewährleistung
Temperatur-Messkopfbaugruppe sind ab dem Versanddatum für 12 Monate gedeckt. Produkte, die keinem Missbrauch ausgesetzt waren, werden repariert oder ersetzt. GE behält sich das Recht vor, ohne weitere Ankündigungen Änderungen an den hier beschriebenen Produkten vorzunehmen. GE gibt keine Gewährleistung, Zusicherung oder Garantie bezüglich der Eignung... -
Seite 20: Rückgabebestimmungen
Rückgabebestimmungen Sollte ein Messgerät von GE Sensing, Inc. innerhalb der Garantielaufzeit Mängel aufweisen, muss folgendes Verfahren eingehalten werden: GE Sensing, Inc. benachrichtigen; das Problem in allen Einzelheiten beschreiben, die Modell- und Seriennummer des Messgeräts angeben. Sollte die Art des Problems einen Wartungsbedarf im Werk andeuten, wird GE Sensing, Inc. - Seite 21 Garantie gedeckt sind, wird das Messgerät kostenlos repariert und an den Eigentümer zurück gesendet. • Falls GE Sensing, Inc. feststellt, dass die Schäden/Mängel nicht von der Garantie gedeckt sind oder die Garantie bereits abgelaufen ist, wird ein Kostenvoranschlag für die Reparatur (Verrechnung von Standardgebühren) vorgelegt.
- Seite 22 1100 Technology Park Drive Billerica, MA 01821-4111 Tel.: 1-800-833-9438 Web: www.gesensing.com/ protimeterproducts Irland Sensing House Shannon Free Zone East Shannon, Co. Clare Tel.: +353 61 470200...
