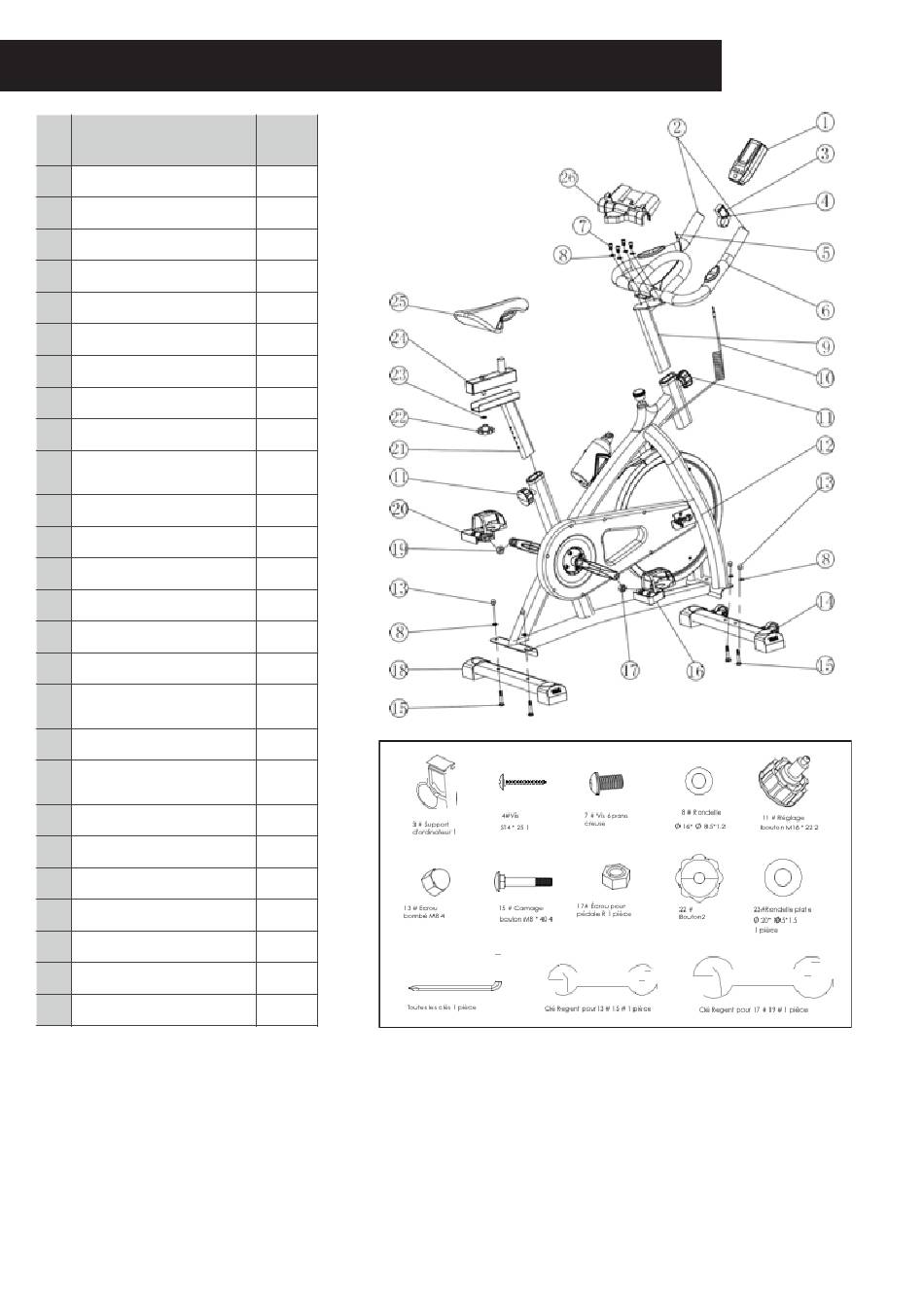

PARTS DIAGRAM AND LIST
#
DESCRIPTION
1
Computer
2
Pipe stopper
3
Computer Holder
4
Screw
5
Pulse Line
6
Handlebar
7
Allen Key Bolt
8
Flat Washer
9
Handle Post
10
Sensor Contact Line
11
Adjusting Knob
12
Main Frame
13
Domed Nut
14
Front Base
15
Carriage Bolt
16
Right Pedal
17
Nut for R Pedal Lock
18
Rear Base
19
Nut for L Pedal Lock
20
Left Pedal
21
Seat Post
22
Knob 2
23
Flat Washer
24
Saddle Slider
25
Seat
26
iPad holder
QT
É
1
2
1
1
2
1
4
8
1
1
2
1
4
1
4
1
1
1
1
1
1
1
1
1
1
1
14
