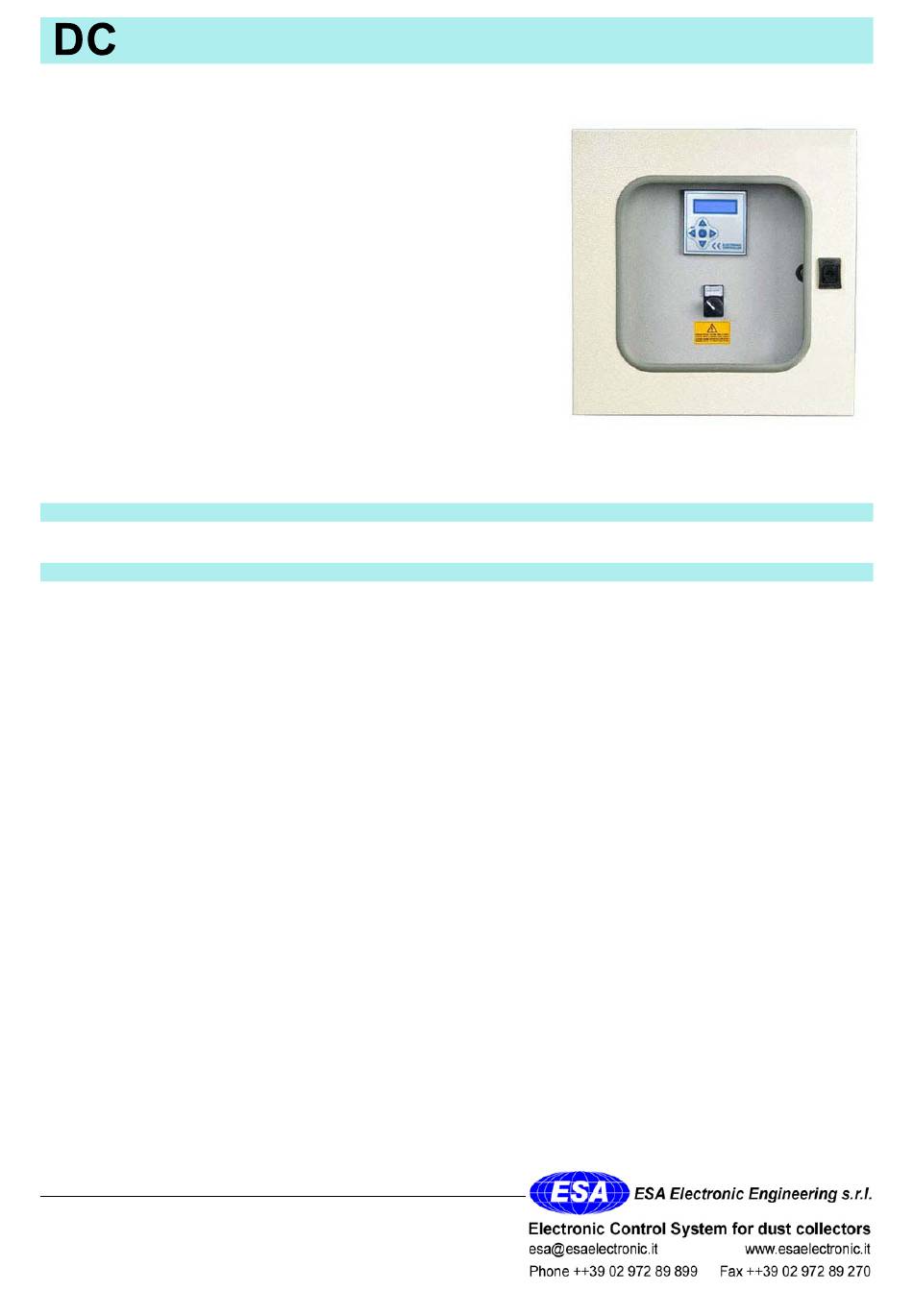

ESA DC 48 Bedienungsanleitung
Abreinigungssteuerung für staubfilteranlagen
Inhaltsverzeichnis
Quicklinks
INHALT DER DOKUMENTATION
1.1
Beschreibung
2.1
Standardmerkmale (List)
2.2
Standardmerkmale (Details)
3.1
Installationshinweise und sicherheit
4.1
Technische merkmale
5.1
Parameterinstellung im set mode
6.1
Displayanzeigen in Betrieb
7.1
Information und Beratung am Display
8.1
Information und Beratung am Display
9.1
Schaltplan
10.1
Platine Größe und Spannung Einstellungen
11.1
Gehäuseabmessungen
12.1
Problemlösungen
13.1
Gewährleistung
14.1
Zertifikate
1.1 BESCHREIBUNG
Elektronischer Gerät mit digitaler Kontrolle des Differenzdruckes durch internen dP-Sensor.
2.1 STANDARDMERKMALE
A1a
Max. und Min. Alarme an einem einzigen Relais (K2)
A2a
Relais Spannung EIN (K1)
AL1
Alarm Relaiskontakte öffnen
B10
Handbetätigung jedes Ausgangs mittels Tastatur
B1b
Auswahl Anzahl der Ausgänge
B2x
Pulszeit von 0.05 bis 5.00 s.
B3c
Pausenzeit zwischen Magnetventil bei Nachreinigung
B3x
Pausenzeit von 1 bis 999 Sek.
B8b
Kurzschluss-Schutz der einzelnen Ausgänge
C1
Digitale Steuerung über den Differenzdruck (STOP am Zyklusende)
C13_10
dP-Vollbereich 10.00 kPa = 100.0 mbar = 1012 mmH2O.
C4
Reinigungszyklus
C4a
Automatische betriebsart
C4b
Manuelle betriebsart
C7c1
Alarm min. dP. Alarmierter Kontakt offen. Automatische Rücksetzung
C7d1
Alarm max dP. Alarmierter Kontakt offen. Automatische Rücksetzung
C8
Einstellung dP-Null-Anzeige
D14a
Betriebsstundenzähler
D1b1
Zusätzliche Nachreinigungsszyklen von dP-Anzeige. Aktivierung beim STOP.
D5a
Freigabe von externem Druckschalter
D6a
EIN/AUS Reinigungszyklus von externem Kontakt
G1
Max. Ausgangslast 25W pro Ausgang
HVB
Auswahl der Ein- und Ausgangsspannungen
SL
Mehrsprachiges Display
Code:
DC
48
Max Nr. Output:
115 VAC - 230 VAC (24 VAC - 24 VDC On Request)
Voltage IN / OUT:
DOKUMENTATION GENERIC. DOKUMENTATION SPEZIFISCH ANGEBRACHT UM DIE STEUERUNG
ABREINIGUNGSSTEUERUNG FÜR STAUBFILTERANLAGEN
Inhaltsverzeichnis
Verwandte Anleitungen für ESA DC 48
Inhaltszusammenfassung für ESA DC 48
- Seite 1 ABREINIGUNGSSTEUERUNG FÜR STAUBFILTERANLAGEN INHALT DER DOKUMENTATION Beschreibung Standardmerkmale (List) Standardmerkmale (Details) Installationshinweise und sicherheit Technische merkmale Parameterinstellung im set mode Displayanzeigen in Betrieb Information und Beratung am Display Information und Beratung am Display Schaltplan 10.1 Platine Größe und Spannung Einstellungen 11.1 Gehäuseabmessungen 12.1...
- Seite 2 2.2 STANDARDMERKMALE Code Beschreibung Max. und Min. Alarme an einem einzigen Relais (K2) Der min. und max. dP-Alarm betätigt dasselbe Relais. Der Bildschirm beschreibt den Alarmtyp näher. Relais Spannung EIN (K1) Wenn die Versorgungsspannung am Controller anliegt, wird das Relais K1 aktiviert und der Kontakt an der Klemmleiste geschlossen.
- Seite 3 2.2 STANDARDMERKMALE Code Beschreibung Manuelle betriebsart Mittels der Tastatur kann die Betriebsart im Setup ausgewählt werden. In der manuellen Betriebsart sind die Kontrollen fuer den Ventilator, dP, C6 und D5 nicht aktiv. C7c1 Alarm min. dP. Alarmierter Kontakt offen. Automatische Rücksetzung Unterschreitet die dP-Anzeige die im Set Up eingestellte Schwelle, dann wird der min.
- Seite 4 2.2 STANDARDMERKMALE Code Beschreibung Mehrsprachiges Display Bei der Funktion Set-up ist es möglich alle Beschreibungen in den angebotenen Sprachen auszuwählen: Italienisch, Englisch, Französisch, Deutsch, Spanisch.
-
Seite 5: Technische Merkmale
3.1 INSTALLATIONSHINWEISE UND SICHERHEIT Schützen Sie das Gehäuse gegen die unmittelbare Sonneneinstrahlung. Bringen Sie das Gerät nicht in der Nähe von Hitzequellen oder Erzeugern elektromagnetischer Felder an. Schließen sie es nicht gemeinsam mit Motoren oder anderen rauscherzeugende Geräten an. Ausstattung nicht Sicherheit. Befestigen Sie das Gehäuse min. - Seite 6 5.1 PARAMETERINSTELLUNG IM SET MODE SETUP / DISPLAY BESCHREIBUNG Range Code Default SPRACHAUSWAHL Mehrsprachiges Display DEUTSCH DIGIT EINGABE AKTIVIEREN / DEAKTIVIEREN Eingänge von externe Kontakte NICHT MOGLICH BETRIEB Betriebsart AUTOMATISCH / MANUELLE MANUELLE PULSZEIT Pulszeit von 0.05 bis 5.00 Sek. 0.05÷5.00 B2x 0.50 sek.
- Seite 7 5.1 PARAMETERINSTELLUNG IM SET MODE SETUP / DISPLAY BESCHREIBUNG Range Code Default MAX. dP ALARM Max. dP-Alarmschwelle. 0.01÷9.99 C7d1 3.00 C7d1 3.00 kPa SPULEN SPANN Ausgangsspannung für ev. (Siehe HVB) (Erforderliche für die ordnungsgemäße Funktion B8b) Vout = 24 V 6.1 DISPLAYANZEIGEN IN BETRIEB DISPLAY BESCHREIBUNG...
- Seite 8 7.1 INFORMATION UND ALARM AM DISPLAY DISPLAY BESCHREIBUNG Code ÜBERLAST Alarm Überlast magneticventile 3 MAGNETVENT. 003 KEINE AKT. Magnetventil nicht aktiviert - Magneticventile 03 (Optionen anfrage) B9x/B6x MAGNETVENT. 003 D5a OFFEN Zyklusstop wenn keine Freigabe vom Druckschalter KEINE DRUCKLUFT ALARM Max.
- Seite 9 9.1 SCHALTPLAN...
-
Seite 10: Platine Größe Und Spannung Einstellungen
10.1 PLATINE GRÖßE UND SPANNUNG EINSTELLUNGEN... -
Seite 11: Gehäuseabmessungen
11.1 GEHÄUSEABMESSUNGEN... -
Seite 12: Problemlösungen
12.1 PROBLEMLÖSUNGEN FEHLER MÖGLICHE URSACHE LÖSUNG Anzeige leuchtet nicht. Sicherung durchgebrannt. Bitte Sicherung auf der Versorgungsseite prüfen. Versorgungsspannung. Jumper Auswahl Spannungsversorgung. Übereinstimmung der Spannung mit der des Gerätes überprüfen (Klemmen 1 und 2). Stellen Sie sicher, Jumper JP1. Ausgänge werden nicht betätigt Ausgangsspannung. - Seite 13 Name des Herstellers / Company name: ESA Electronic Engineering Anschrift des Herstellers / Postal address: Via Kennedy, 28 PLZ und Stadt / Postcode and City: 20010 Mesero (MI) Telefon / Telephone: +39 02 979 89 899 E-Mail adresse / E-Mail address: esa@esaelectronic.it...
