ESA PC Anleitung
Inhaltsverzeichnis
Quicklinks
INHALT DER DOKUMENTATION
1.1
Beschreibung
2.1
Standardmerkmale (List)
2.2
Standardmerkmale (Details)
3.1
Installationshinweise und sicherheit
4.1
Technische merkmale
5.1
Parameterinstellung im set mode
6.1
Displayanzeigen in Betrieb
7.1
Information und Beratung am Display
8.1
Information und Beratung am Display
9.1
Schaltplan
10.1
Platine Größe und Spannung Einstellungen
11.1
Gehäuseabmessungen
12.1
Problemlösungen
13.1
Gewährleistung
14.1
Zertifikate

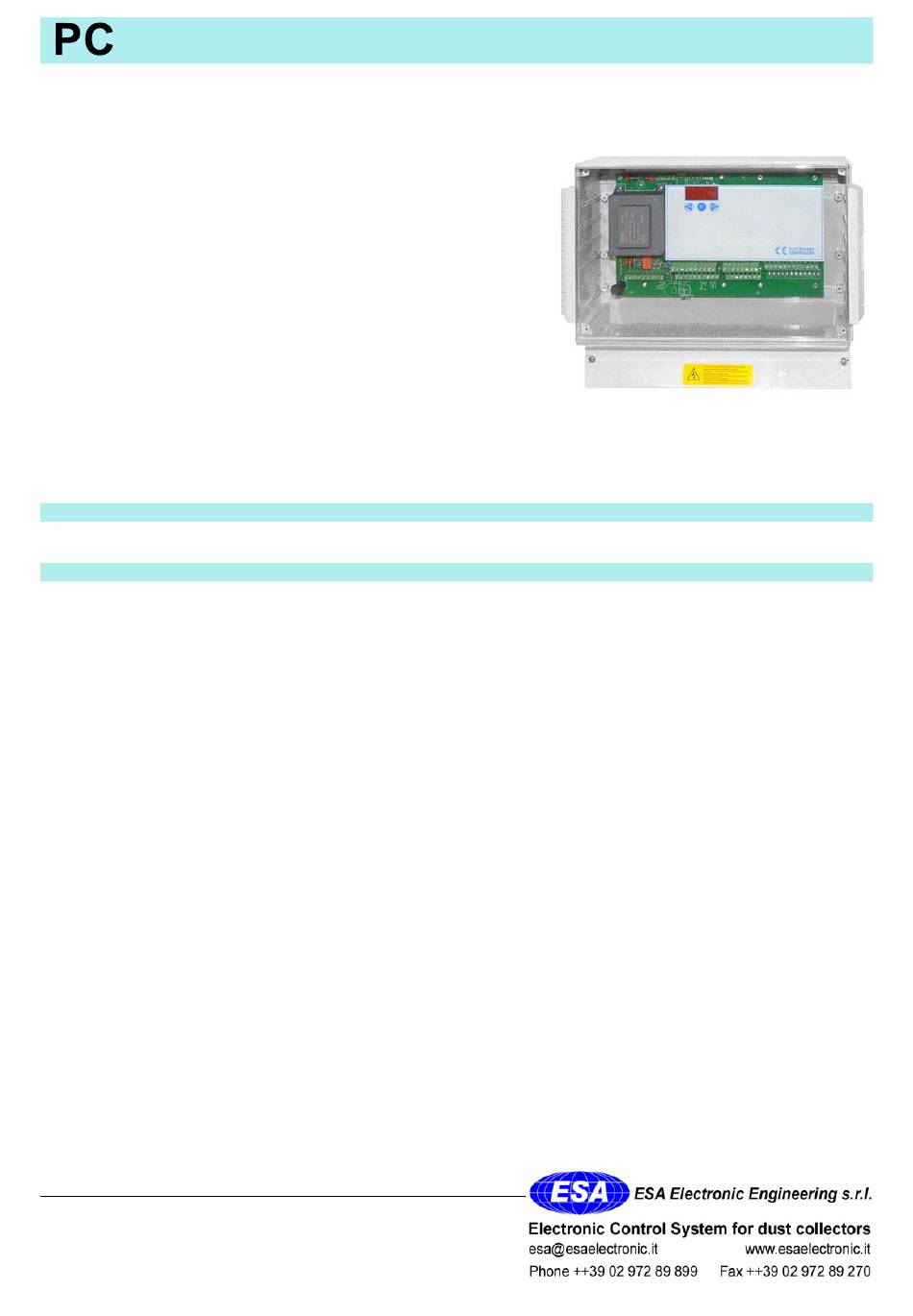

1.1 BESCHREIBUNG
Elektronischer Gerät ohne digitaler Kontrolle.
2.1 STANDARDMERKMALE
A2a
Relais Spannung EIN (K1)
B10b
Handbetätigung jedes Ausgangs mittels Tastatur
B1b
Auswahl Anzahl der Ausgänge
B2x
Pulszeit von 0.05 bis 5.00 s.
B3x
Pausenzeit von 1 bis 999 Sek.
B8b
Kurzschluss-Schutz der einzelnen Ausgänge
C0
Freigabe Eingänge von externe Kontakte
C6
EIN/AUS Reinigungszyklus von externem Druckschalter
D14a
Betriebsstundenzähler
D1a
Zusätzliche Reinigungszyklen nach Ventilatorstop
D6
EIN/AUS Reinigungszyklus von externem Kontakt.
G1
Max. Ausgangslast 25W pro Ausgang
HV
Auswahl der Ein- und Ausgangsspannungen
Code:
PC
36
Max Nr. Output:
115 VAC - 230 VAC (24 VAC - 24 VDC On Request)
Voltage IN / OUT:
DOKUMENTATION GENERIC. DOKUMENTATION SPEZIFISCH ANGEBRACHT UM DIE STEUERUNG
ABREINIGUNGSSTEUERUNG FÜR STAUBFILTERANLAGEN
Inhaltsverzeichnis
Verwandte Anleitungen für ESA PC
Inhaltszusammenfassung für ESA PC
- Seite 1 ABREINIGUNGSSTEUERUNG FÜR STAUBFILTERANLAGEN INHALT DER DOKUMENTATION Beschreibung Standardmerkmale (List) Standardmerkmale (Details) Installationshinweise und sicherheit Technische merkmale Parameterinstellung im set mode Displayanzeigen in Betrieb Information und Beratung am Display Information und Beratung am Display Schaltplan 10.1 Platine Größe und Spannung Einstellungen 11.1 Gehäuseabmessungen 12.1...
- Seite 2 2.2 STANDARDMERKMALE Code Beschreibung Relais Spannung EIN (K1) Wenn die Versorgungsspannung am Controller anliegt, wird das Relais K1 aktiviert und der Kontakt an der Klemmleiste geschlossen. Der Kontakt öffnet, wenn keine Spannung mehr anliegt. B10b Handbetätigung jedes Ausgangs mittels Tastatur Durch die Tastatur können Sie jeden einzelnen Ausgang für eine Funktionsprüfung manuell und individuell aktivieren.
- Seite 3 JP3: Auswahl der Ausgangsspannung zwischen Wechselstrom (AC) und Gleichstrom (DC) erst wenn JP2 auf 24V eingestellt ist. ACHTUNG: Stellen Sie F08 (PB/BB) oder F16 (PC/BC) auf dieselbe Ausgangsspannung ein, die Sie durch die Brücken zur Anpassung der Kurzschlußschwelle ausgewählt haben. Anderenfalls kann die Filtersteuerung gestört und...
-
Seite 4: Technische Merkmale
3.1 INSTALLATIONSHINWEISE UND SICHERHEIT Schützen Sie das Gehäuse gegen die unmittelbare Sonneneinstrahlung. Bringen Sie das Gerät nicht in der Nähe von Hitzequellen oder Erzeugern elektromagnetischer Felder an. Schließen sie es nicht gemeinsam mit Motoren oder anderen rauscherzeugende Geräten an. Ausstattung nicht Sicherheit. Befestigen Sie das Gehäuse min. -
Seite 5: Parameterinstellung Im Set Mode (Setup)
5.1 PARAMETERINSTELLUNG IM SET MODE (SETUP) 1. Drücken Sie die Taste C für den Zugang zum Funktionsmenü F01 2. Drücken Sie die Taste C nochmals für Auswahl der gewünschten Funktion F01, F02, F03 3. Drücken Sie die Taste A um Daten zu ändern. 4. -
Seite 6: Displayanzeigen In Betrieb
6.1 DISPLAYANZEIGEN IN BETRIEB DISPLAY BESCHREIBUNG Code Zyklusstop wenn keine Freigabe zur Reinigung (D6 offen) Zyklusstop wenn Ventilator OFF. Kontakt D1a geöffnet. (Siehe 2.2) Zyklusstop Kontakt D6a geöffnet. (Siehe 2.2) Nummer vom aktivierten Manetventil Scroll-Balken Pausezeit zwischen Magnetventilen Zyklen nach Ventilatorstop (Pünkte blinken) 7.1 INFORMATION UND ALARM AM DISPLAY DISPLAY BESCHREIBUNG... - Seite 7 9.1 SCHALTPLAN...
-
Seite 8: Platine Größe Und Spannung Einstellungen
10.1 PLATINE GRÖßE UND SPANNUNG EINSTELLUNGEN... -
Seite 9: Gehäuseabmessungen
11.1 GEHÄUSEABMESSUNGEN... -
Seite 10: Problemlösungen
12.1 PROBLEMLÖSUNGEN FEHLER MÖGLICHE URSACHE LÖSUNG Anzeige leuchtet nicht. Sicherung durchgebrannt. Bitte Sicherung auf der Versorgungsseite prüfen. Versorgungsspannung. Jumper Auswahl Spannungsversorgung. Übereinstimmung der Spannung mit der des Gerätes überprüfen (Klemmen 1 und 2). Stellen Sie sicher, Jumper JP1. Ausgänge werden nicht betätigt Ausgangsspannung. - Seite 11 Name des Herstellers / Company name: ESA Electronic Engineering Anschrift des Herstellers / Postal address: Via Kennedy, 28 PLZ und Stadt / Postcode and City: 20010 Mesero (MI) Telefon / Telephone: +39 02 979 89 899 E-Mail adresse / E-Mail address: esa@esaelectronic.it...
