Verkabelung

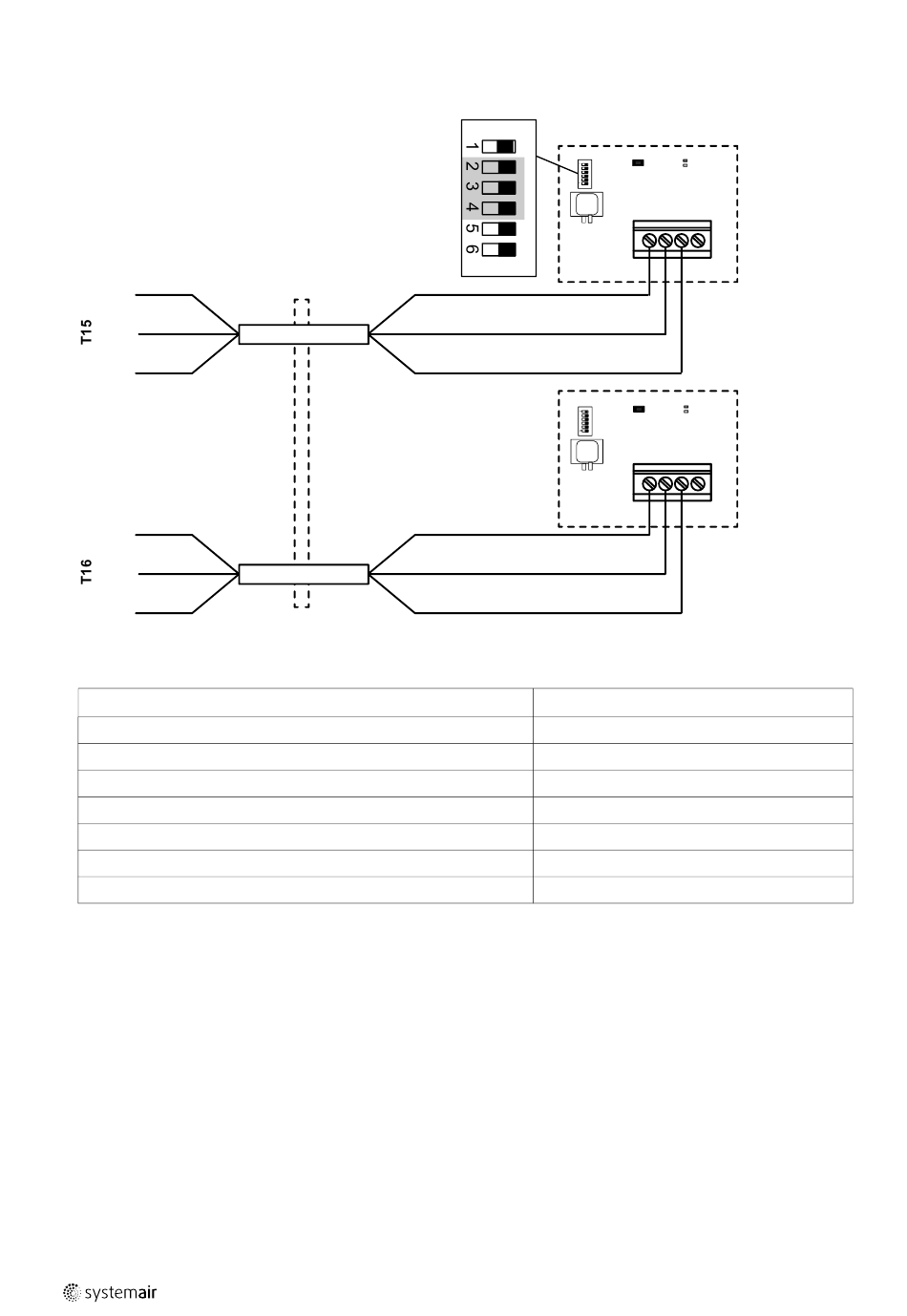

Ändern Sie die Einstellungen der DIP-Schalter gemäß Tabelle 1.
White
24V
Yellow
0V
Brown
AI5
White
24V
Yellow
0V
Brown
AI4
Bild 2
Tabelle 1 DIP-Schalter 2, 3 und 4
DIP-Schalter-Einstellung
2 = AUS, 3 = AUS, 4 = AUS
2 = EIN, 3 = AUS, 4 = AUS
2 = AUS, 3 = EIN, 4 = AUS
2 = EIN, 3 = EIN, 4 = AUS
2 = AUS, 3 = AUS, 4 = EIN
2 = EIN, 3 = AUS, 4 = EIN
2 = AUS, 3 = EIN, 4 = EIN
White
Yellow
PTE
Brown
White
Yellow
PTS
Brown
PTE
1 2 3 4
PTS
1 2 3 4
Druckbereich (Pa)
0–50
0–100
0–300
0–500
0–700
0–1000
0–1250
