Inhaltszusammenfassung für SystemAir VAV-Set

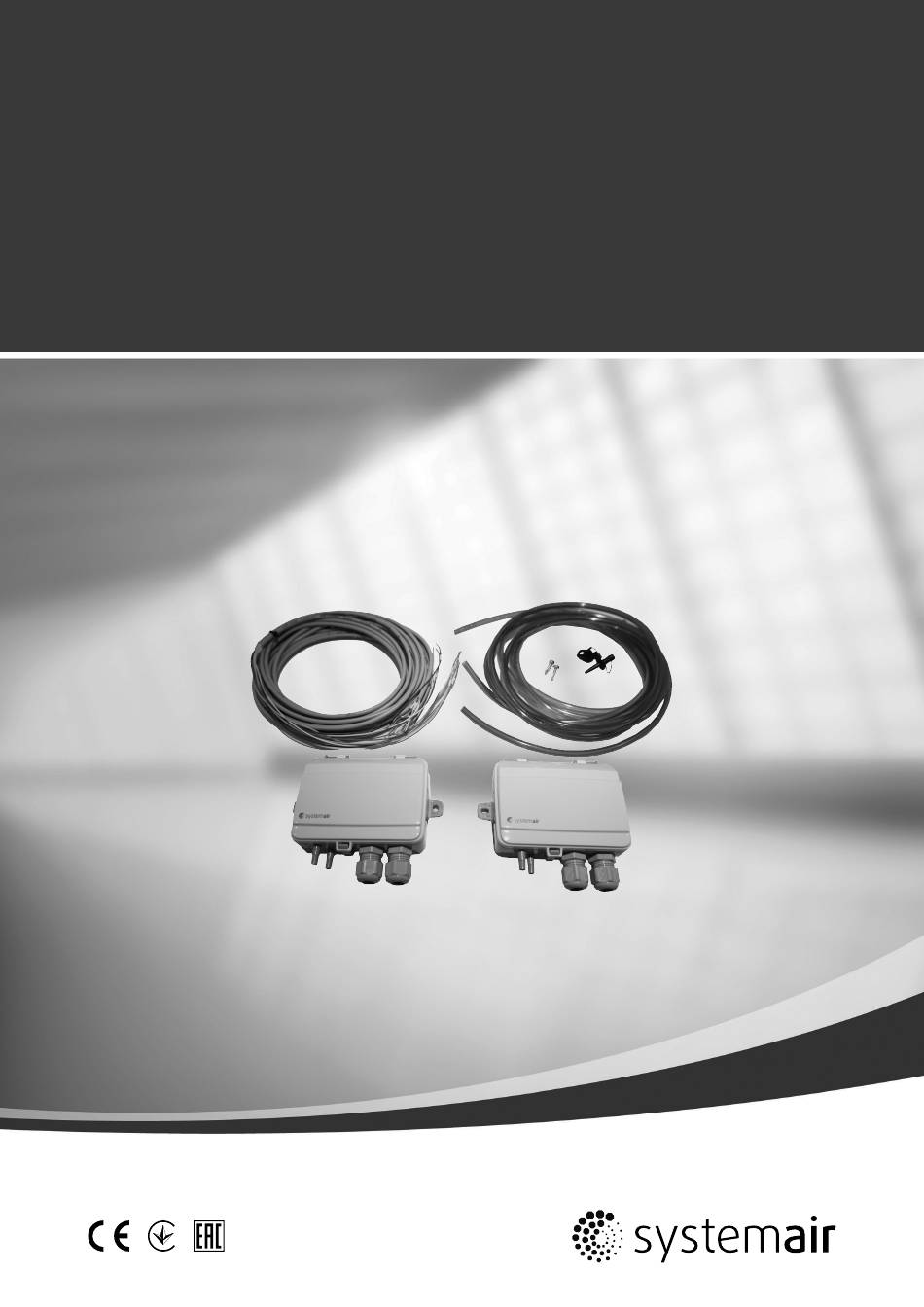

- Seite 1 VAV duct pressure control kit Topvex SC/TC Installationsanleitung Aus dem Englischen übersetztes Dokument | 2470182 · A001...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 2470182 | A001...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines VAV-Set ........1 Warnhinweise ..........1 Anbringung der Drucktransmitter ......1 Verkabelung ..........2 Kurzanleitung zur Konfiguration Topvex (Access) ............3 Anmelden..........3 Konfigurationsassistent ......3 Aktivierung ...........3 Zuordnung ..........4 Betriebseinstellungen......5 Speichern Sie die lokalen Einstellungen.........5 2470182 | A001... -
Seite 5: Allgemeines Vav-Set
Allgemeines VAV-Set | Allgemeines VAV-Set Das Regelungsset für die VAV-Kanaldruckregelung wird für die VAV-Regelung von Lüftungsgeräten verwendet. Das Set enthält Folgendes: 2 Drucktransmitter PTE („Pressure Transmitter Extract“; Drucktransmitter Abluft), PTS („Pressure Transmitter Supply“; Drucktransmitter Zuluft), Druckausgang, Schläuche, Stromkabel (4 m) und Installationsanleitung. -
Seite 6: Verkabelung
| Verkabelung Verkabelung Ändern Sie die Einstellungen der DIP-Schalter gemäß Tabelle 1. 1 2 3 4 White White Yellow Yellow Brown Brown 1 2 3 4 White White Yellow Yellow Brown Brown Bild 2 Tabelle 1 DIP-Schalter 2, 3 und 4 DIP-Schalter-Einstellung Druckbereich (Pa) 2 = AUS, 3 = AUS, 4 = AUS... -
Seite 7: Kurzanleitung Zur Konfiguration Topvex (Access)
Kurzanleitung zur Konfiguration Topvex (Access) | Kurzanleitung zur Konfiguration Topvex (Access) Anmelden Melden Sie sich im Servicemodus mit dem Passwort „0612“ an. Übersicht: Service 0612 Einloggen Schritt für Schritt: Öffnen Sie das Fenster „Anmelden“. Wählen Sie „Service“ aus der Drop-down-Liste aus. Geben Sie das Passwort „0612“... -
Seite 8: Zuordnung
| Kurzanleitung zur Konfiguration Topvex (Access) Zuordnung Einrichten der Differenzdrucksensoren. Wählen Sie die E/A-Anordnung für die Differenzdrucksensoren aus und legen Sie den Messbereich der Sensoren in fol- gendem Menü fest: Konfiguration > Einstellungen für E/A-Zuordnung > Analogeingängemenü. Übersicht: Konfiguration > E/A-Zuordnungseinstellungen > 20 Oct 12:45 Analogeingänge Analoge Eingänge... -
Seite 9: Betriebseinstellungen
Kurzanleitung zur Konfiguration Topvex (Access) | Betriebseinstellungen Stellen Sie die Sollwerte für den Ventilatordruck ein unter Daten & Einstellungen > Ventilatorregelung > Ventilator Sollwerte. Übersicht: Daten und Einstellungen > Ventilatorregelung 20 Oct 12:45 > Ventilator Sollwerte 100 Pa Sollwert für niedrige Drehzahl des Zuluftventilators 100 Pa Sollwert für niedrige Drehzahl des... - Seite 10 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 www.systemair.com...
