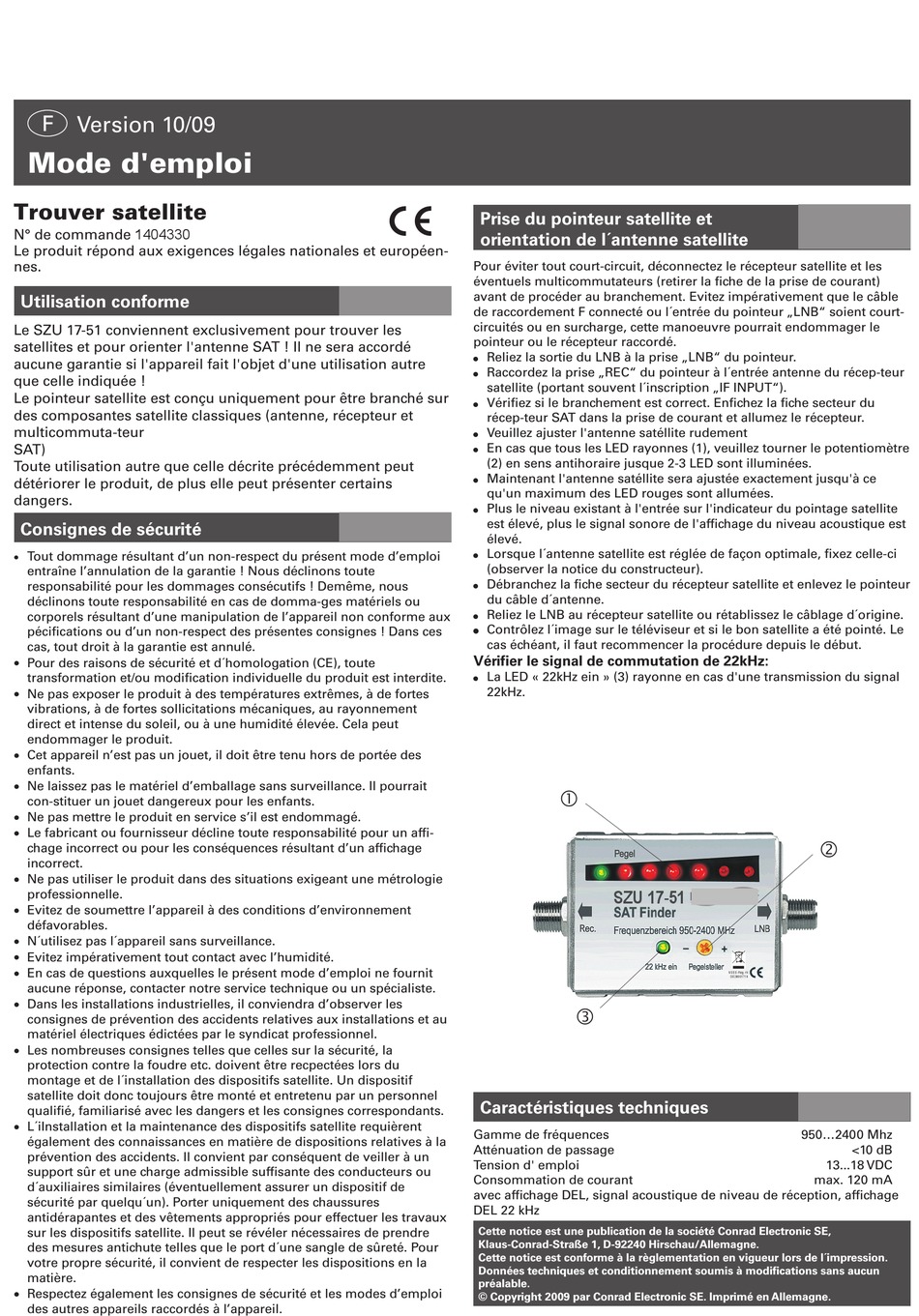

Version 10/09
Mode d'emploi
Trouver satellite
N° de commande 1404330
Le produit répond aux exigences légales nationales et européen-
nes.
Utilisation conforme
Le SZU 17-51 conviennent exclusivement pour trouver les
satellites et pour orienter l'antenne SAT ! Il ne sera accordé
aucune garantie si l'appareil fait l'objet d'une utilisation autre
que celle indiquée !
Le pointeur satellite est conçu uniquement pour être branché sur
des composantes satellite classiques (antenne, récepteur et
multicommuta-teur
SAT)
Toute utilisation autre que celle décrite précédemment peut
détériorer le produit, de plus elle peut présenter certains
dangers.
Consignes de sécurité
Tout dommage résultant d'un non-respect du présent mode d'emploi
·
entraîne l'annulation de la garantie ! Nous déclinons toute
responsabilité pour les dommages consécutifs ! Demême, nous
déclinons toute responsabilité en cas de domma-ges matériels ou
corporels résultant d'une manipulation de l'appareil non conforme aux
pécifications ou d'un non-respect des présentes consignes ! Dans ces
cas, tout droit à la garantie est annulé.
·
Pour des raisons de sécurité et d´homologation (CE), toute
transformation et/ou modification individuelle du produit est interdite.
·
Ne pas exposer le produit à des températures extrêmes, à de fortes
vibrations, à de fortes sollicitations mécaniques, au rayonnement
direct et intense du soleil, ou à une humidité élevée. Cela peut
endommager le produit.
·
Cet appareil n'est pas un jouet, il doit être tenu hors de portée des
enfants.
·
Ne laissez pas le matériel d'emballage sans surveillance. Il pourrait
con-stituer un jouet dangereux pour les enfants.
·
Ne pas mettre le produit en service s'il est endommagé.
·
Le fabricant ou fournisseur décline toute responsabilité pour un affi-
chage incorrect ou pour les conséquences résultant d'un affichage
incorrect.
·
Ne pas utiliser le produit dans des situations exigeant une métrologie
professionnelle.
·
Evitez de soumettre l'appareil à des conditions d'environnement
défavorables.
·
N´utilisez pas l´appareil sans surveillance.
·
Evitez impérativement tout contact avec l'humidité.
·
En cas de questions auxquelles le présent mode d'emploi ne fournit
aucune réponse, contacter notre service technique ou un spécialiste.
·
Dans les installations industrielles, il conviendra d'observer les
consignes de prévention des accidents relatives aux installations et au
matériel électriques édictées par le syndicat professionnel.
·
Les nombreuses consignes telles que celles sur la sécurité, la
protection contre la foudre etc. doivent être recpectées lors du
montage et de l´installation des dispositifs satellite. Un dispositif
satellite doit donc toujours être monté et entretenu par un personnel
qualifié, familiarisé avec les dangers et les consignes correspondants.
·
L´iInstallation et la maintenance des dispositifs satellite requièrent
également des connaissances en matière de dispositions relatives à la
prévention des accidents. Il convient par conséquent de veiller à un
support sûr et une charge admissible suffisante des conducteurs ou
d´auxiliaires similaires (éventuellement assurer un dispositif de
sécurité par quelqu´un). Porter uniquement des chaussures
antidérapantes et des vêtements appropriés pour effectuer les travaux
sur les dispositifs satellite. Il peut se révéler nécessaires de prendre
des mesures antichute telles que le port d´une sangle de sûreté. Pour
votre propre sécurité, il convient de respecter les dispositions en la
matière.
·
Respectez également les consignes de sécurité et les modes d'emploi
des autres appareils raccordés à l'appareil.
Prise du pointeur satellite et
orientation de l´antenne satellite
Pour éviter tout court-circuit, déconnectez le récepteur satellite et les
éventuels multicommutateurs (retirer la fiche de la prise de courant)
avant de procéder au branchement. Evitez impérativement que le câble
de raccordement F connecté ou l´entrée du pointeur „LNB" soient court-
circuités ou en surcharge, cette manoeuvre pourrait endommager le
pointeur ou le récepteur raccordé.
!
Reliez la sortie du LNB à la prise „LNB" du pointeur.
!
Raccordez la prise „REC" du pointeur à l´entrée antenne du récep-teur
satellite (portant souvent l´inscription „IF INPUT").
!
Vérifiez si le branchement est correct. Enfichez la fiche secteur du
récep-teur SAT dans la prise de courant et allumez le récepteur.
!
Veuillez ajuster l'antenne satéllite rudement
!
En cas que tous les LED rayonnes (1), veuillez tourner le potentiomètre
(2) en sens antihoraire jusque 2-3 LED sont illuminées.
!
Maintenant l'antenne satéllite sera ajustée exactement jusqu'à ce
qu'un maximum des LED rouges sont allumées.
!
Plus le niveau existant à l'entrée sur l'indicateur du pointage satellite
est élevé, plus le signal sonore de l'affichage du niveau acoustique est
élevé.
!
Lorsque l´antenne satellite est réglée de façon optimale, fixez celle-ci
(observer la notice du constructeur).
!
Débranchez la fiche secteur du récepteur satellite et enlevez le pointeur
du câble d´antenne.
!
Reliez le LNB au récepteur satellite ou rétablissez le câblage d´origine.
!
Contrôlez l´image sur le téléviseur et si le bon satellite a été pointé. Le
cas échéant, il faut recommencer la procédure depuis le début.
Vérifier le signal de commutation de 22kHz:
!
La LED « 22kHz ein » (3) rayonne en cas d'une transmission du signal
22kHz.
ƒ
Caractéristiques techniques
Gamme de fréquences
Atténuation de passage
Tension d' emploi
Consommation de courant
avec affichage DEL, signal acoustique de niveau de réception, affichage
DEL 22 kHz
Cette notice est une publication de la société Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Allemagne.
Cette notice est conforme à la règlementation en vigueur lors de l´impression.
Données techniques et conditionnement soumis à modifications sans aucun
préalable.
© Copyright 2009 par Conrad Electronic SE. Imprimé en Allemagne.
‚
950...2400 Mhz
<10 dB
13...18 VDC
max. 120 mA
