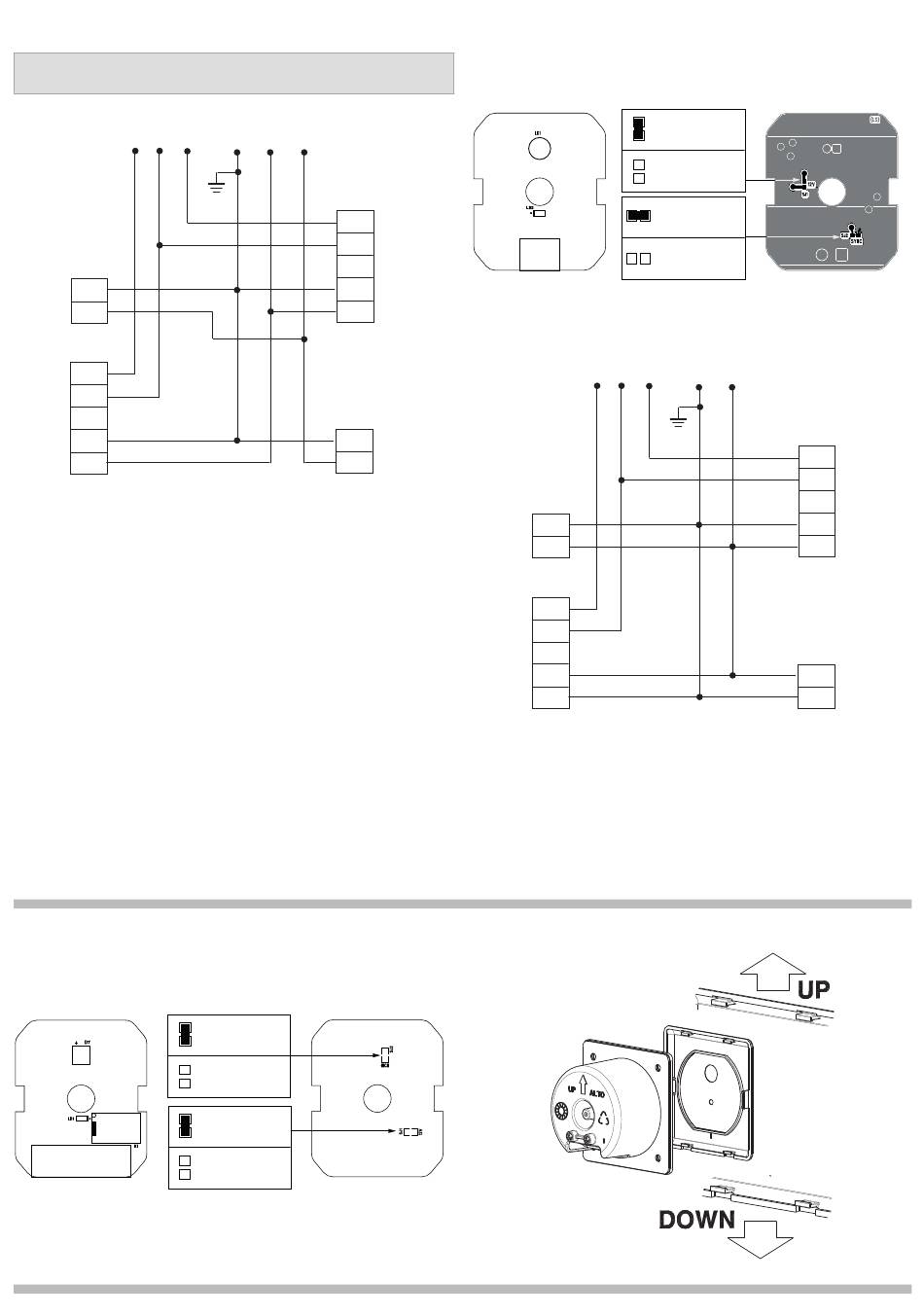

MIT GLEICHSTROMVERSORGUNG
FÜR 1 ODER 2 FOTOZELLENPAARE
Bei 24/12V GS ist es sehr wichtig, die Fotozellen mit der richtigen Polarität zu
versorgen, anderenfalls funktioniert das System nicht.
COM A+
PHOT1
PHOT2
TX2
AD-
2
A*D+
1
RX1
NC
5
C
4
NO
3
AD-
2
A*D+
1
FUNKTIONSÜBERPRÜFUNG
Zuerst ein Hindernis vor dem Sender und dann vor dem Empfänger stellen.
Überprüfen, ob das rote LED des Empfängers in beiden Fällen abgeschaltet ist.
Bei Interferenzproblemen zwischen mehreren Fotozellenpaaren wenden Sie
den jeweiligen CPL1503 an den Empfänger an, um den Empfangsbereich zu
verkleinern.
Bei Störungen durch Sonnenlicht den Kleber CVA2308 auftragen.
Wenn das Empfänger Led eingeschaltet bleibt, ist es möglich, dass
Störungen im Speisungsnetz vorhanden sind. Zum Schutz der Fotozellen vor
Störungseinflüssen, empfehlen wir die elektrische Verbindung der Fotozellen
der Tragsäulen/Tragstangen an Klemme "A/D-".
Bitte darauf achten, dass kein Kurzschluss entsteht, wenn die
Speisungsfasen invertiert sind!
REICHWEITE
Es ist möglich, die Reichweite der Fotozellen zu erhöhen, indem Sie den HIGH-
Jumper am Empfänger abschneiden.
Brücke HIGH Geschlossen = 15 m
Brücke HIGH Offnen = 30 m
1
2
3
4
5
D+ D-
NO
C
NC
A* A
12/24V GS
A-
A+
A+ TEST
RX2
5
4
3
2
1
TX1
2
1
Reichweite
15 m
Reichweite
30 m
Stromversorgung
12V
GS/WS
Stromversorgung
24V
GS/WS
MIT WECHSELSTROMVERSORGUNG
FÜR 1 ODER 2 FOTOZELLENPAARE
Die FIT SIX-Fotozellen können durch die neue SYNCHRON-Funktion sehr nahe
aneinander liegend eingebaut werden.
Die SYNC-Spur auf dem Senderkreis muss unterbrochen werden.
NC
C
1
2
NO
D+ D-
AD-
A* A
A*D+
In diesem Fall muss die Versorgung der 2 Fotozellenpaare invertiert werden.
Dazu der Beschreibung.
AD-
A*D+
TX2
AD-
2
A*D+
1
RX1
NC
5
C
4
NO
3
AD-
2
A*D+
1
FUNKTIONSÜBERPRÜFUNG
Ein Hindernis vor den Sender stellen.
Überprüfen, ob das rote LED des entsprechenden Empfängers abgeschaltet ist.
Wenn das Empfänger Led eingeschaltet bleibt, ist es möglich, dass
Störungen im Speisungsnetz vorhanden sind. Zum Schutz der Fotozellen vor
Störungseinflüssen, empfehlen wir die elektrische Verbindung der Fotozellen
der Tragsäulen/Tragstangen an Klemme "A/D-".
Bitte darauf achten, dass kein Kurzschluss entsteht, wenn die
Speisungsfasen invertiert sind!
ABDECKUNG MONTAGE
12/24V WS
Stromversorgung
12V
GS/WS
Stromversorgung
24V
GS/WS
SYNC
COM A+
12/24Vac
PHOT1
PHOT2
RX2
5
NC
4
C
3
NO
2
AD-
1
A*D+
TX1
2
AD-
1
A*D+
