Die Installation des Torantiebes darf nur von zertifizierten Fachleuten durchgeführt werden.
Der Motor muss mit den entsprechenden Endschaltern ausgestattet sein.

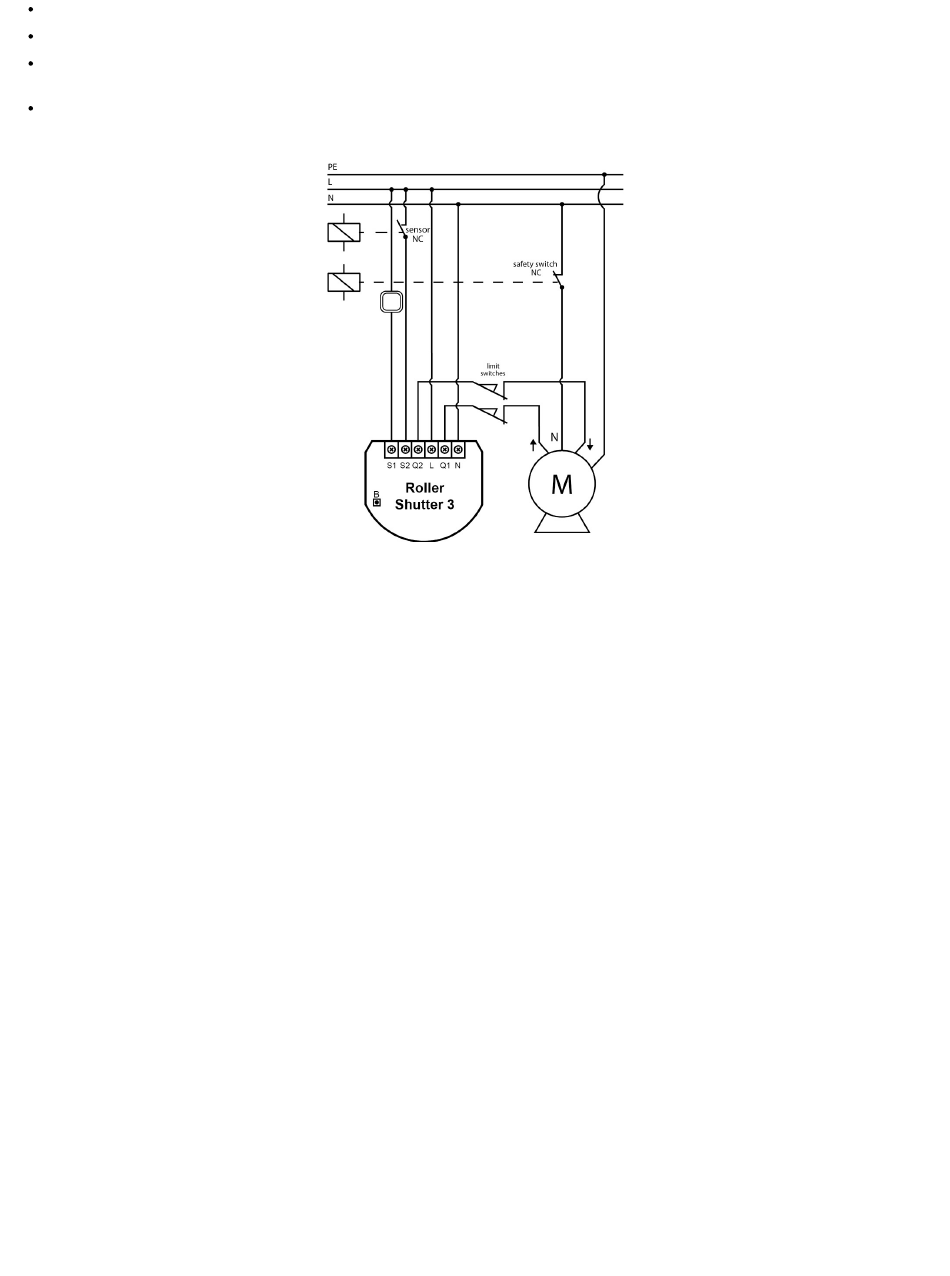

Es wird empfohlen, einen NC-Kontakt (normalerweise geschlossen) einer IR-Barriere an die Klemme S2 anzuschließen. Das Öffnen des Kontakts stoppt
das Tor.
Darüber hinaus wird empfohlen, einen Not-Aus-Schalter an den Neutralleiter (N) des Motors anzuschließen. Im Notfall wird durch Drücken des Not-Aus-
Schalters die Stromversorgung unterbrochen und das Tor gestoppt.
Kalibrierung
Die Kalibrierung ist ein Prozess, bei dem das Gerät die Position der Endschalter und eine Motorcharakteristik erlernt.
Die Kalibrierung ist zwingend erforderlich, damit die Vorrichtung eine Rollladenposition korrekt erkennt.
Das Verfahren besteht aus einer automatischen, vollständigen Bewegung zwischen den Endschaltern (auf, ab und wieder auf).
Hinweis: Wenn Sie feststellen, dass der Kalibriervorgang fehlschlägt (z.B. wenn er nicht startet, die Bewegungszeiten sehr kurz oder sehr ungenau sind), stellen
Sie den Wert des Parameters 155 ein (z.B. halbieren).
Standard-Rollladenpositionierung
Kalibrierung mit einem angeschlossenen Taster
1. Vergewissern Sie sich:
- das Gerät wird mitgeliefert,
- der Taster wird an die Klemmen S1 und S2 angeschlossen,
- das Gerät, das dem Z-Wave-Netzwerk hinzugefügt wurde,
- Parameter 151 wird auf 1 oder 2 gesetzt.
2. Halten Sie den AUF- oder AB-Schalter mindestens 3 Sekunden lang gedrückt.
3. Halten Sie den gleichen Schalter erneut mindestens 3 Sekunden lang gedrückt.
4. Halten Sie den gleichen Schalter erneut mindestens 3 Sekunden lang gedrückt.
5. Das Gerät führt den Kalibrierungsprozess durch und beendet den gesamten Zyklus - auf, ab und wieder auf.
6. Testen Sie, ob die Positionierung korrekt funktioniert.
Kalibrierung mit der B-Taste
1. Vergewissern Sie sich:
- das Gerät wird mitgeliefert,
- das Gerät, das dem Z-Wave-Netzwerk hinzugefügt wurde,
- Parameter 151 wird auf 1 oder 2 gesetzt.
2. Halten Sie die B-Taste gedrückt.
3. Warten Sie, bis die LED weiß leuchtet.
4. Schnell loslassen und erneut auf die B-Taste klicken.
5. Das Gerät führt den Kalibrierungsprozess durch und beendet den gesamten Zyklus ? auf, ab und wieder auf.
6. Testen Sie, ob die Positionierung korrekt funktioniert.
Kalibrierung mit Parameter
