DeAgostini Model Space San Felipe Schritt Für Schritt
Teil 16
Vorschau ausblenden
Andere Handbücher für Model Space San Felipe:
- Schritt für schritt (16 Seiten) ,
- Bauanleitung (16 Seiten)
Werbung
Quicklinks
San Felipe: Schritt Für Schritt

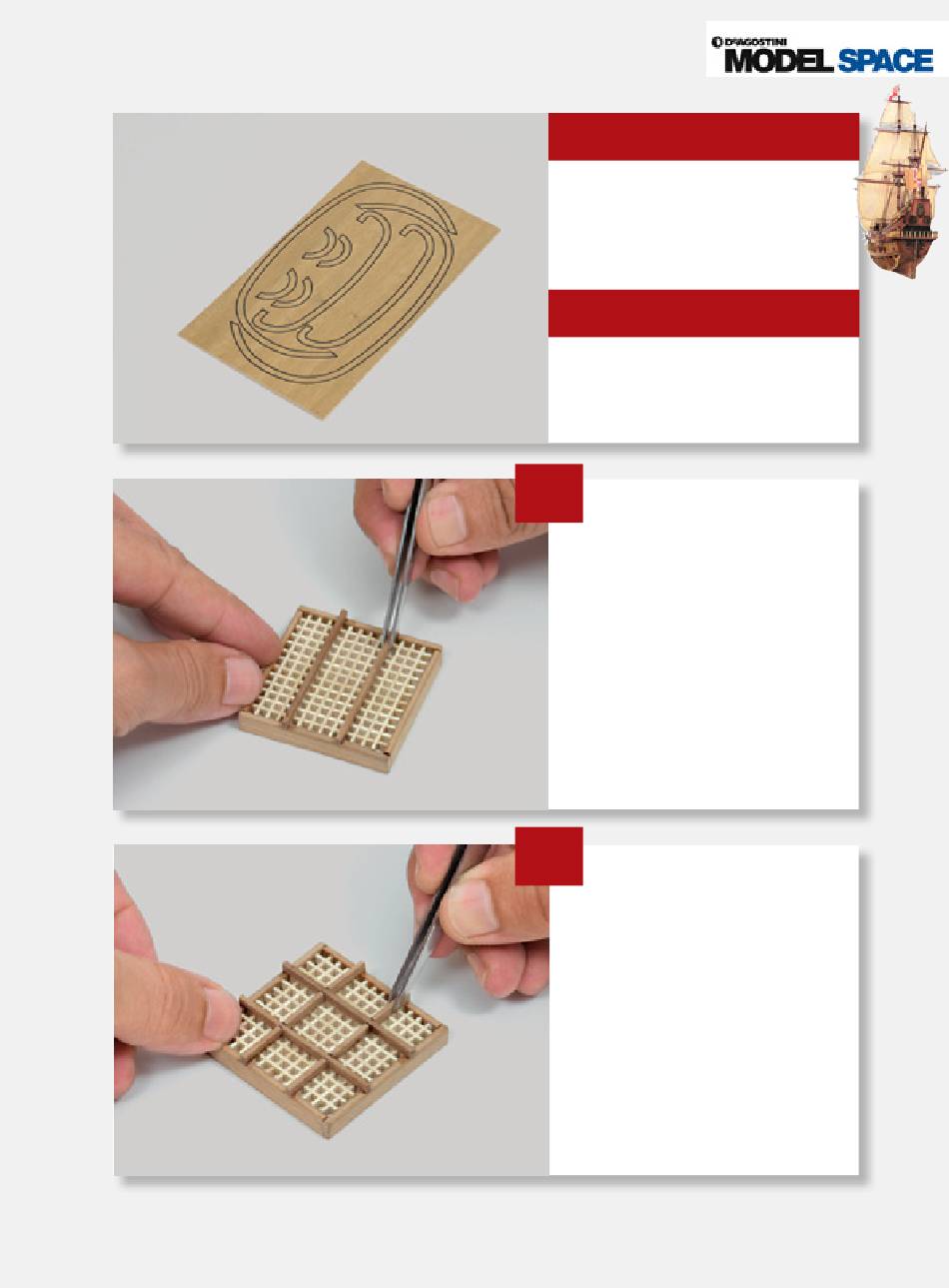

Ihre Bauteile
Zierleisten
Werkzeug und Material
Weißleim
Hobbymesser
Schleifpapier
a
Sie benötigen die bereits fertig-
gestellte Gräting (s. Seite 100).
Aus einer 2 x 3-mm-Leiste zwei
Querstreben für die Gräting
ablängen. Beide Streben, wie
gezeigt, mit einer schmaleren
Seite nach unten auf die Gräting
leimen.
b
Von einer Leiste gleicher Stärke
sechs kurze Stücke ablängen, um
die Gräting mit Längsstreben
auszustatten.
Sekundenkleber
Pinzette
Klarlack
241
™
Werbung
Verwandte Anleitungen für DeAgostini Model Space San Felipe
Inhaltszusammenfassung für DeAgostini Model Space San Felipe
- Seite 1 San Felipe: Schritt Für Schritt ™ Ihre Bauteile Zierleisten Werkzeug und Material Weißleim Sekundenkleber Hobbymesser Pinzette Schleifpapier Klarlack Sie benötigen die bereits fertig- gestellte Gräting (s. Seite 100). Aus einer 2 x 3-mm-Leiste zwei Querstreben für die Gräting ablängen. Beide Streben, wie gezeigt, mit einer schmaleren Seite nach unten auf die Gräting leimen.
- Seite 2 San Felipe: Schritt Für Schritt ™ Alle Leistenenden, wie gezeigt, mit einer Feile abrunden. Anschließend die Oberseiten der Streben mit dem Schleifblock glätten. Mit transparenter Lasur versiegeln Sie die Gräting. Nachdem die Lasur getrocknet ist, leimen Sie die Gräting über die Decksöffnung achtern des Spills.
- Seite 3 San Felipe: Schritt Für Schritt ™ Die Schanzkleidstützen fertigen Sie aus einer 2 x 3-mm-Leiste, deren oberes Ende sie abschrägen. Die Höhe des Schanzkleids ausmessen und an der Leiste von Schritt f markieren, dann ablängen. Leimen Sie die Stütze mit dem schrägen Ende nach oben mittig zwischen zwei Stückpforten.
- Seite 4 San Felipe: Schritt Für Schritt ™ Zwei weitere Stützen für die Zwischenräume der runden Stückpforten fertigen und jeweils mittig mit Weißleim befestigen. Eine weitere Stütze für das Kampagnedeck ablängen. Sie montieren sie auf Höhe der vorderen Deckskante am Schanzkleid (siehe rote Strichlinie).
-
Seite 5: Ihre Bauteile
San Felipe: Schritt Für Schritt ™ Ihre Bauteile Holzleisten, 2 x 2 mm, 300 mm lang Holzleisten, 2 x 7 mm, 300 mm lang Holzringe Stückpfortenringe Werkzeug und Material Weißleim Pinzette Hobbymesser Bleistift Schleifpapier Lineal Sekundenkleber Eine 2 x 7-mm-Leiste auf die Länge des niedrigsten Schanzkleid zuschneiden und mit Weißleim befestigen. - Seite 6 San Felipe: Schritt Für Schritt ™ Zwei Leisten für den Bereich zwischen den halbrunden Öffnungen zuschneiden. Zu den Öffnungen soll ein Abstand von ca. 1,5 mm verbleiben. Eine 2 x 2-mm-Leiste für die vordere Bordwand ablängen. Die Leiste liegt vorne auf Höhe des Backdecks (rote Strichlinie) und geht achtern in die Leiste von Schritt a über (rechter Pfeil).
- Seite 7 San Felipe: Schritt Für Schritt ™ Eine 2 x 2-mm-Leiste entlang der Bordwand aufleimen. Sie liegt in einer Flucht mit der Leiste von Schritt a (rote Strichlinie) und verläuft parallel zum darunter liegenden Bergholz (Doppelpfeil). Leimen Sie eine weitere 2 x 2-mm- Leiste auf. Sie schließt an die erste an (dünner Pfeil) und verläuft in sanftem Bogen nach oben, bis sie an das obere Deck der Heckgalerie...
- Seite 8 San Felipe: Schritt Für Schritt ™ Von einer 2 x 2-mm-Leiste sechs kurze Stücke ablängen. Da diese passgenau zwischen den Berghölzern einzuleimen sind, müssen Sie die Länge individuell an Ihrem Modell abmessen. Leimen Sie die Stücke in einer Flucht zwischen die Berghölzer an die Bordwand.
- Seite 9 San Felipe: Schritt Für Schritt ™ Ihre Bauteile Holzleisten, 2 x 2 mm, 300 mm lang Aborte Säulen Messingringe Werkzeug und Material Weißleim Pinzette Hobbymesser Schwarzer Stift Schleifpapier Bleistift Pinsel Klarlack Sekundenkleber Feile Aus einer 2 x 2-mm-Leiste fünf Stücke schneiden, die zwischen die Stützen am Schanzkleid passen (siehe Pfeile).
- Seite 10 San Felipe: Schritt Für Schritt ™ Auf dem Kampagnedeck ebenso verfahren (siehe Pfeile). Eine 2 x 2-mm-Leiste auf Höhe des Quarterdecks aufleimen. Sie fluchtet mit dem Schanzkleid vorne und verläuft im Abstand von 8 mm zur Leiste darunter. Die Leiste nach achtern zum Heck fortführen.
- Seite 11 San Felipe: Schritt Für Schritt ™ Eine weitere Leiste auf der nächsthöheren Decksebene aufleimen. Der Abstand achtern 7 mm zur Leiste darunter soll 7 mm betragen. Die oberste Leiste beginnt eine Decksebene höher. Ihr achteres Ende liegt 12 mm unterhalb 12 mm der Oberkante des seitlichen Heckschanzkleids.
- Seite 12 San Felipe: Schritt Für Schritt ™ Die Berghölzer und neuen Leisten mit dem Schleifblock glätten. Anschließend die Enden der Leisten abrunden (siehe Pfeile). Mit einem fusselfreien Tuch den Rumpf vom Schleifstaub befreien, dann mit transparenter Lasur bestreichen. Ist diese trocken, den Rumpf abermals abwischen, dann nochmals mit einer Schicht Lasur versehen.
- Seite 13 San Felipe: Schritt Für Schritt ™ Ihre Bauteile Lasergeschnittene Holzteile Ruderbauteile 1,5-mm-Messingdraht Werkzeug und Material Weißleim Sekundenkleber Hobbymesser Schwarzer Stift Schleifpapier Pinzette Pinsel Holzbeize Die Zierleisten aus dem Rahmen (Pfeil) lösen und mit Beize versehen. Nach dem Trocknen der Beize die Schmalkanten mit einem schwarzen Stift hervorheben.
- Seite 14 San Felipe: Schritt Für Schritt ™ Die große Zierleiste an die Unterkante des unteren Decks der Heckgalerie leimen. Der Pfeil weist auf die Kontaktstelle zur Rumpfbeplankung. Die beiden kleinen Zierleisten vorne an die Kante des Bugsprietdecks leimen. Wo nötig, die Leisten entsprechend kürzen.
- Seite 15 San Felipe: Schritt Für Schritt ™ Die große Zierleiste auf das mittlere Deck der Heckgalerie leimen (siehe Pfeil). Die Außenkanten sollen bündig sein. Die Außenkante des oberen Decks der Heckgalerie mit einem Stift schwärzen. Die geschwungene Leiste für das oberste Deck am Heck so anleimen, dass die Achterkanten (Pfeil) bündig aufeinanderliegen.
- Seite 16 San Felipe: Schritt Für Schritt ™ Wie gezeigt, je Seite der Heckgalerie eine kleine runde Zierleiste aufleimen (siehe Pfeil). Beiderseits des Galionsschnabels je eine Verstärkungsplatte aufleimen. Die Löcher sind die Klüsen für die Ankerkabel. Ihr Baufortschritt in dieser Montagesitzung. Bewahren Sie Materialreste sorgsam für die spätere Montage auf.
