Verwandte Anleitungen für Seg Bonn SB 966HD
Inhaltszusammenfassung für Seg Bonn SB 966HD
-

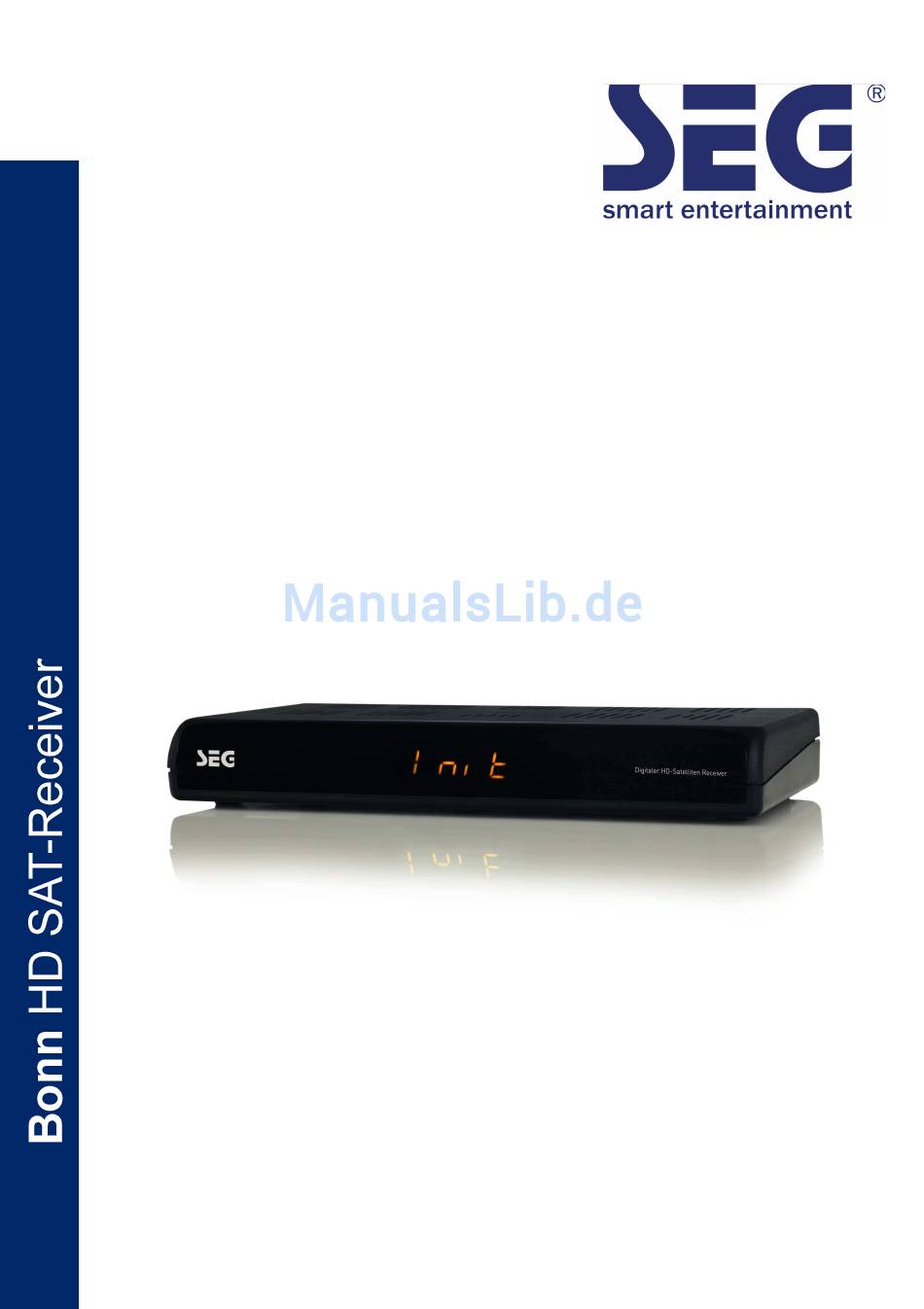

Seite 1: Sinhalt
Bedienungsanleitung... -
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt SInhalt.............................1 Inhalt ............................2 Allgemeines..........................3 Eigenschaften des Digitalreceivers ..................3 Sicherheits- und Aufstellhinweise ....................3 Bedienelemente, Anzeigen und Anschlüsse ................6 Anschließen des Receivers .....................7 Leisten Sie einen Beitrag zum Umweltschutz ................8 Erstinstallation ........................10 Bedienung des Receivers......................11 Einstellungen.........................13 Einstellungen – Allgemein ....................13 Einstellungen –... -
Seite 3: Allgemeines
Allgemeines Allgemeines Das Gerät ist mit dem CE-Zeichen gekennzeichnet und entspricht damit den wesentlichen Anforderungen der Europäischen Richtlinien 2004/108/EG, elektromagnetische Verträglichkeit und 2006/95/EG, elektrische Sicherheit. Eigenschaften des Digitalreceivers Der Receiver ist für den Empfang von digitalen Satelliten-TV- und Radio-Programmen geeignet. Mit diesem Receiver können Sie sowohl hochauflösendes als auch herkömmliches Fernsehen (HDTV und SDTV) empfangen. -
Seite 4: Netzanschluss
Sicherheits- und Aufstellhinweise Durch die Wärmeentwicklung des Gerätes und durch die Gummifüße können in Verbindung mit Möbeloberflächen Farbveränderungen hervorgerufen werden. Stellen Sie das Gerät gegebenenfalls auf eine geeignete Unterlage. Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. -
Seite 5: Reinigung Und Pflege
Sicherheits- und Aufstellhinweise Steckernetzteil nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Steckernetzteil aus der Steckdose ziehen! Sollten Wasser oder Fremdkörper ins Geräteinnere gelangt sein oder wurde das Steckernetzteil beschädigt, darf das Gerät nicht in Betrieb genommen werden. Das Gerät muss vorher von einem Fachmann (Technischer Kundendienst) überprüft bzw. -
Seite 6: Bedienelemente, Anzeigen Und Anschlüsse
Bedienelemente, Anzeigen und Anschlüsse Bedienelemente, Anzeigen und Anschlüsse Gerätevorderseite Displayanzeige LED Anzeige Receiver im Standby-Betrieb. Programmanzeige Receiver ist eingeschaltet boot Receiver ist im Startvorgang Geräterückseite Anschluß für Steckernetzteil 12VDC Videoausgangsbuchse (analog) Audioausgänge (analog) HDMI-Buchse zum Anschluss an Fernseher mit HDMI-Anschluß USB-Buchse zum Software-Update Common Interface Schacht zum Einsetzen von Conditional Access Modulen IF Input Digital –... -
Seite 7: Anschließen Des Receivers
Anschließen des Receivers Anschließen des Receivers Die entsprechenden Beschriftungen finden Sie an der Geräterückseite (siehe Zeichnung auf Seite 7). Satelliten Antenne anschließen Verbinden Sie das Koaxial-Kabel von Ihrer Satellitenanlage mit der Buchse IF-INPUT DIGITAL (8). Achtung: Wird, nach dem Anschluss des Receivers ans Netz, am Bildschirm „Kurzschluss oder Überlast am Antenneneingang!“... -
Seite 8: Einsetzen Der Batterien In Die Fernbedienung
Einsetzen der Batterien in die Fernbedienung Öffnen Sie den Batteriefachdeckel an der Unterseite der Fernbedienung und setzen Sie die beiden Batterien 1,5 V (Typ: AAA) ein. Achten Sie dabei auf richtige Polung! HINWEIS: Wenn einzelne Fernbedienbefehle nicht mehr oder nicht richtig ausgeführt werden, sollte der Batteriesatz erneuert werden. -
Seite 9: Fernbedienung
Leisten Sie einen Beitrag zum Umweltschutz Fernbedienung Die hier beschriebenen Tasten-Funktionen finden Sie auch in der Beschreibung der Bedienabläufe wieder. - 9 -... -
Seite 10: Erstinstallation
Erstinstallation Erstinstallation Nachdem Sie die Sicherheitshinweise durchgelesen haben, und die im Kapitel Anschließen des Receivers beschriebenen Schritte erfolgreich durchlaufen wurden, verbinden Sie das Gerät mit dem Stromnetz. Bei der ersten Inbetriebnahme des Gerätes erscheint das Willkommen-Fenster des Installationsassistenten. Mit Hilfe des Installationsassistenten können Sie auf einfachste Weise die wichtigsten Einstellungen des Digital-Receivers vornehmen. -
Seite 11: Bedienung Des Receivers
Bedienung des Receivers Bedienung des Receivers Ein- und Ausschalten Hinweis: Der Receiver verfügt über eine energiesparende „Low-Power-Standby-Schaltung“. Ist diese Funktion eingeschaltet, dann beträgt die Leistungsaufnahme des Receivers im Standby-Modus weniger als 1 Watt. Diese Funktion kann im Menü „Einstellungen/Allgemein“ ein- oder ausgeschaltet werden. •... - Seite 12 Bedienung des Receivers 3. Auswahl der Programme aus den Senderlisten: Durch Drücken der LIST-Taste wird die zuletzt aktivierte Senderliste oder Favoritenliste eingeblendet. Senderliste mit ◄► „durchblättern“. Mit oder das gewünschte Programm wählen und mit OK aufrufen. Durch zweimaliges Drücken der Taste LIST wird folgendes Menü angezeigt: Liste wählen Favoritenliste Radioliste...
-
Seite 13: Einstellungen
Einstellungen Einstellungen Im Menü Einstellungen wird die Grundfunktionalität des Receivers festgelegt. Lediglich die Zeitverschiebung (Winter-/Sommerzeit) muss evtl. korrigiert werden, damit die eingeblendete Uhrzeit und die Sendezeiten korrekt angezeigt werden. HINWEIS: Die verschiedenen Möglichkeiten der Bedienung werden in einer Einblendung am unteren Bildschirmrand erklärt. -
Seite 14: Einstellungen - Bild
Einstellungen 4) HDMI Audio Bitstrom Mit den Tasten ◄► kann der HDMI Audio Bitstrom ein- und ausgeschaltet werden. Diese Funktion kann eingeschaltet werden, wenn an der HDMI-Buchse des Receivers ein Fernsehgerät mit integriertem AC3-Decoder angeschlossen ist. In diesem Fall muß im Menü... - Seite 15 Einstellungen b.) Fernsehgerät an HDMI-Buchse angeschlossen: Wenn Sie über die HDMI-Verbindung fernsehen, können Sie diese Werte so anpassen, dass Ihr Fernseher das schönste Bild zeigt. Beachten Sie jedoch, dass dabei entscheidend ist, welches Eingangssignal gerade anliegt. Erläuterung: Empfangen Sie einen HD-Sender (High Definition, z.B. AstraHD+, ORF1HD,...), so kann das Fernsehbild vom Sender in den Auflösungen 720x576, 1280x720 oder 1920x1080 abgestrahlt werden.
-
Seite 16: Einstellungen - Ton
Einstellungen Einstellungen – Ton Soundeinstellung Stereo Tonkanal TV deutsch Tonkanal Digital unkomprimiert PCM) 1) Soundeinstellung Mit den Tasten ◄► können Sie zwischen Stereo, Mono links bzw. Mono rechts wählen. 2) Tonkanal TV Mit den Tasten ◄► können Sie für den aktuellen Programmplatz den Tonkanal wählen, falls das gesendete Programm mehrere (Sprachen) ausstrahlt. -
Seite 17: Einstellungen - Untertitel
Einstellungen Einstellungen – Untertitel Untertitel Untertitel Untertitelsprache 1) Untertitel Mit den Tasten ◄► können Sie die Anzeige von Untertiteln ein- bzw. ausschalten. 2) Untertitelsprache Mit den Tasten ◄► können Sie die Sprache auswählen, die als Untertitel angezeigt werden soll. Wenn keine Untertitel gesendet werden, wird ein „-“ Zeichen angezeigt. Drücken Sie EXIT um das Menü... -
Seite 18: Einstellungen - Kindersicherung
Einstellungen Einstellungen – Kindersicherung Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch kann der Receiver vor unbefugter Benutzung gesichert werden. Bei aktivierter Kindersicherung kann der Receiver nur noch durch die Eingabe eines vierstelligen PIN-Codes eingeschaltet werden. Bewegen Sie den Cursor im Einstellungen mit den Tasten ▲▼ auf Kindersicherung die Zeile Kindersicherung und drücken Sie die Taste OK. -
Seite 19: Installation
Installation Installation Dieser Digital-Receiver wurde im Werk so voreingestellt, dass er an den meisten Satellitenanlagen und LNB-Konfigurationen – ohne Anpassen – sofort betriebsbereit ist. Änderungen in diesem Menü wirken sich unmittelbar auf die Empfangseigenschaften des Receivers aus und sollten deshalb nur von Fachleuten vorgenommen werden! Im Hauptmenü... -
Seite 20: Installation - Empfangskonfiguration
Installation Installation – Empfangskonfiguration Benötigte Zeile mit wählen und mit oder 1-0 die gewünschte Einstellung vornehmen. Empfangskonfigur... Antenne 1 Astra 19.2 Antennenspannung LOW Band 9.750 HIGH Band 10.600 DiSEqC-Schalter Toneburst-Schalter 1) Antenne: Name des Satelliten. 2) Antennenspannung Mit den Tasten ◄► kann die LNB-Versorgungsspannung ein- oder ausgeschaltet werden. 3) LOW Band Oszillatorfrequenz für das LOW-Band. -
Seite 21: Installation - Sendersuche
Installation Installation – Sendersuche Dieser Digital-Receiver wurde bereits im Werk mit den meisten digitalen TV- und RADIO- Programmen der Satelliten - Astra 19,2° Ost, - Hot Bird 13° Ost, - Astra 28.2° Ost - Türksat 1C 42° Ost, vorprogrammiert. Welche Satellitenprogramme schon vorprogrammiert sind, lesen Sie, wenn Sie die Senderliste im TV- oder RADIO-Betrieb mit der Taste LIST aufrufen. -
Seite 22: Sendersuche
Installation Sendersuche Bewegen Sie den Cursor mit den Tasten auf die Zeile Antenne und stellen Sie mit den Tasten ◄► den gewünschten Satelliten ein. Zeile Suchmodus mit wählen und mit den Tasten ◄► den gewünschten Suchmodus auswählen. Manuell: In diesem Modus wird nur ein Transponder durchsucht. Dazu müssen die Frequenz, die Polarisation und die Symbolrate des Transponders eingegeben werden. -
Seite 23: Installation - Softwareupdate
Installation Installation – Softwareupdate Diese Funktion ermöglicht es Ihnen, die Betriebssoftware des Receivers sowie die Menü- Texte und die Programmliste über den Satelliten Astra 19.2° Ost zu aktualisieren. Voraussetzung ist jedoch, dass Ihre Satellitenanlage für den Empfang dieses Satelliten installiert ist. Ihre aktuelle Senderliste wird beim Softwareupdate nicht verändert ACHTUNG: Bei einem Software-Update wird die aktuelle Betriebssoftware Ihres Receivers gelöscht und eine neue Version der Software installiert. - Seite 24 Installation 2. Auswahl der verfügbaren Daten: Je nach Verfügbarkeit der Download-Dateien (Neue Software verfügbar) können Sie mit zwischen folgenden Daten wählen: Software: Betriebssoftware des Digitalreceivers Senderliste: Programmliste des Digitalreceivers OSD-Texte: Alle auf dem Bildschirm dargestellten Menütexte des Digitalreceivers Information: Informationen über die zum Download bereitstehenden Dateien, z.B.
-
Seite 25: Installation - Common Interface (Ci)
Installation – Common Interface (CI) Der Digital-Receiver verfügt an der Geräterückseite über einen Common Interface Schacht. Diese Schnittstelle ermöglicht es in Verbindung mit einem Karten-Modul (CAM Conditional- Access-Modul) und einer entsprechenden Smart Card, verschiedenste codierte Programme zu entschlüsseln. Das Conditional Access Modul (CAM) kann bei laufendem Betrieb eingesetzt und herausgenommen werden. -
Seite 26: Senderliste
Senderliste Senderliste Sie können die Reihenfolge der vorprogrammierten Sender nach Ihren eigenen Wünschen gestalten bzw. nicht benötigte Programme löschen. Diese Funktionen können für TV- und Radioprogramme angewendet werden. Bewegen Sie den Cursor im Hauptmenü mit den Tasten Senderliste auf die Zeile Senderliste und drücken Sie die Taste OK. -
Seite 27: Senderliste - Antenne Löschen
Senderliste Senderliste – Antenne löschen Ermöglicht das Löschen aller Programme der ausgewählten Satelliten aus der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten auf die Zeile Antenne löschen und drücken Sie die Taste OK. Programme einzelner Satelliten löschen Zu löschende Satelliten mit wählen und mit OK markieren, es können jetzt noch weitere Satelliten mit... -
Seite 28: Timer
Timer Timer Sie können Ihren Digital-Receiver zu einer vorher gewählten Zeit ausschalten lassen oder eine Aufnahme für einen angeschlossenen Videorecorder programmieren. Es stehen insgesamt 30 Aufnahmetimer zur Verfügung. HINWEIS: Die „Zeitverschiebung“ (Winter-/Sommerzeit) des Receivers muss im Menü Allgemein“ korrekt eingestellt sein, sowie Ihr Videorecorder entsprechend programmiert werden. Bewegen Sie den Cursor im Hauptmenü... -
Seite 29: Timer-Programmierung Aus Dem Epg
Timer Wird eine Tasten oder ◄► gedrückt, dann erscheint folgende Bildschirmanzeige: Speichern? Nein Wählen Sie „Ja“ um die Aufnahme abzubrechen oder „Nein“ um mit der Aufnahme fortzufahren. Timer-Programmierung aus dem EPG: Bei dieser Timer-Programmierung werden alle nötigen Daten (Start-/Stoppzeit und Datum) direkt aus der Programmvorschau übernommen und müssen nicht einzeln eingeben werden. -
Seite 30: Information
Information Information Bewegen Sie den Cursor im Hauptmenü mit den Tasten auf die Zeile Information und drücken Sie die Taste OK. Es werden nun die Empfangseigenschaften des aktiven Programmes angezeigt. Sie können das Menü auch im normalen TV- oder Radiobetrieb über die gelbe Taste der Fernbedienung aktivieren. -
Seite 31: Epg - Elektronischer Programmführer
EPG – Elektronischer Programmführer EPG – Elektronischer Programmführer DVB-konforme Sender bieten zu ihrem Programm Informationen wie den Titel, die Sendezeit und eine Beschreibung der Sendungen an. Die EPG-Informationen können nur aus der Grundbedienebene (keine Bildschirmeinblendung) aufgerufen werden. Durch Drücken der Taste EPG wird das Menü Vorschau aufgerufen. Hier sehen Sie alle Sendungen mit den Sendezeiten, die der eingestellte Sender überträgt. -
Seite 32: Fehlersuche
Fehlersuche Fehlersuche Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich jedoch nicht immer um einen Defekt am Gerät handeln. Meist liegt die Ursache der Störung an mangelhaften Zuleitungen, Steckverbindungen oder an Fehlern beim Anschluss. Bevor Sie also Ihr Gerät zum Service bringen, prüfen Sie bitte folgende Punkte: Problem mögliche Ursachen Abhilfe, Tipps... -
Seite 33: Technische Daten
Technische Daten Technische Daten • 4000 Programmspeicherplätze Allgemein • 30 Satelliten (einzeln aktivierbar) • Videotext und Videotextgenerierung für Wiedergabe auf TV • schnelle Senderumschaltung für Zapping Fast-OSD • keine Verzögerungen beim Menüaufbau • große Schrift für bessere Lesbarkeit • übersichtliche Hilfe zu allen Menüs •... -
Seite 34: Herstellergarantie
Herstellergarantie Herstellergarantie Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen Ihnen viel Spaß mit diesem Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. - Seite 35 Herstellergarantie Die Retourenkarte füllen Sie bitte wie folgt aus: Im Feld „Absender“ tragen Sie bitte Ihren kompletten Namen mit Anschrift und Postleitzahl ein. Die Empfängeranschrift ist schon auf dem Retourenaufkleber vorgedruckt. Kleben Sie den Retourenaufkleber gut sichtbar auf dem Paket auf. Das verpackte Gerät übergeben Sie bitte einem Paketzusteller „Deutsche Post“...
- Seite 36 Herstellergarantie - 36 -...
