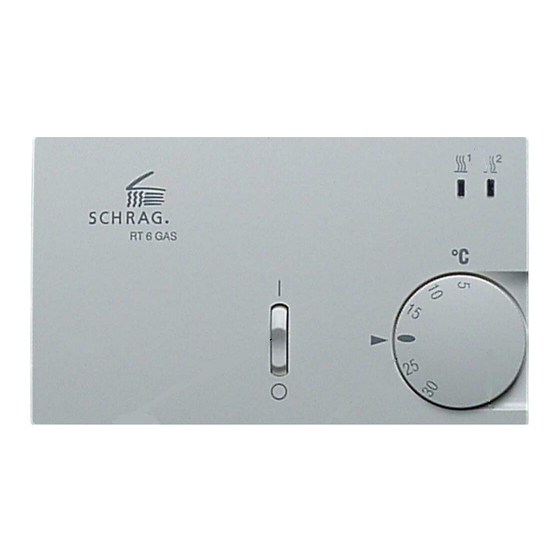

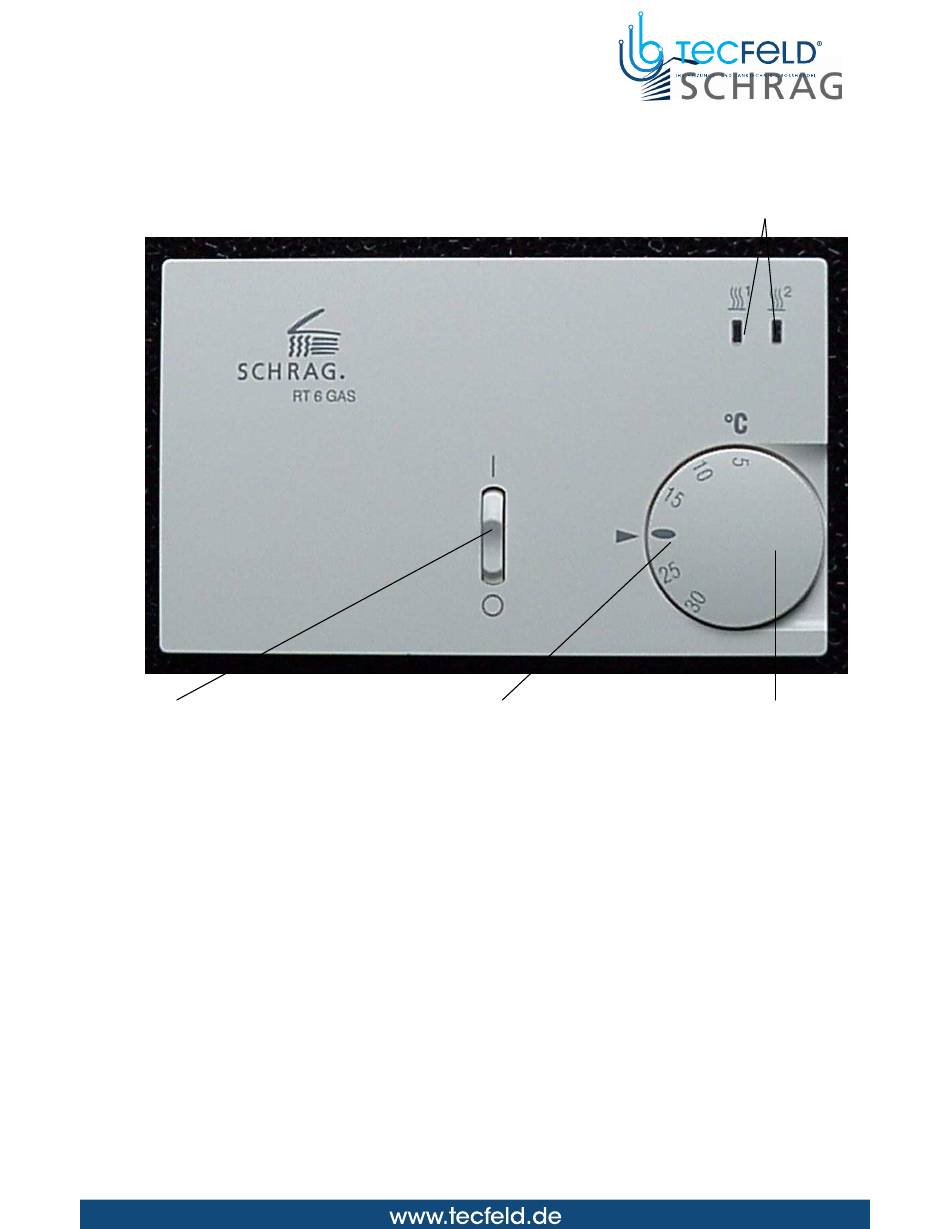

SCHRAG Raumthermostat RT 6 GAS
Bedienungs- und Einbauanleitung
Ein-Aus-
Schalter
Technische Daten des RT 6 GAS: Versorgungsspannung: 230V / 50 Hz
Einbau: Eine einwandfreie Funktion des Raum-
Achtung:
Der Schalter Dauer / Automatik ist aus energetischen und sicherheitstechnischen Gründen
nicht mehr zulässig !
Temperaturskala
Kontakt:
2 Relaisausgänge
Stufe 1
1-poliger Wechsler
Stufe 2
1-poliger Schließer
(potentialfrei)
Kontakt-Belastung:
einzeln 10 A / 250 V~
Temperatureinstellung: > 5° C – 30° C
ca. ± 0,2 K
Schaltdifferenz:
Anzeigelampe:
1 LED für Stufe 1 gelb
1 LED für Stufe 2 rot
Thermostats RT 6 GAS ist nur gewährleistet,
wenn folgende Punkte beachtet werden.
1. Montage an einer glatten Wand ca.
1,5 m hoch.
2. Konvektionsluft des Raumes muss den
RT 6 GAS ungehindert erreichen.
Kontrolllampen für Stufe 1 / Stufe 2
Temperatur-
Wahlschalter
Schutz- u. Prüfklasse: IP 30 II
Schaltungen:
ca. 100.000
Fühler:
NTC
Eigenverbrauch:
< 1 Watt
Schaltstufenabstand:
1 K
Umgebungstemperatur: - 20°C - + 40°C
3. Keine Abdeckung durch Vorhänge.
4. Keine Fremdwärmeeinflüsse.
5. Direkte Zugluft vermeiden.
6. Elektroverdrahtung gemäß Anschlussplan,
in der Aufstellanleitung des anzu-
schließenden SCHRAG-Gerätes.
